Le Modicon M241 Logic Controller intègre les sorties numériques suivantes :
|
Référence |
Nombre total de sorties numériques |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Sorties transistor rapides pouvant servir de sorties PTO 100 kHz |
||||
Pour plus d'informations, reportez-vous à la section Gestion des sorties.
|
|
|
RISQUE D'INCENDIE |
|
oUtilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Voyants d'état des sorties transistor rapides
L'illustration suivante explique l'état des voyants pour les contrôleurs TM241C••24• (les contrôleurs TM241C•40• sont similaires, avec 40 voyants) :
|
LED |
Couleur |
Etat |
Description |
|---|---|---|---|
|
0 à 9 |
Vert |
Allumé |
La voie de sortie est activée |
|
Éteint |
La voie de sortie est désactivée |
Caractéristiques des sorties transistor rapides
Le tableau suivant décrit les caractéristiques des sorties transistor rapide du M241 Logic Controller :
|
Caractéristique |
Valeur |
|||
|---|---|---|---|---|
|
TM241C•••R |
TM241C•••T |
TM241C•••U |
||
|
Nombre de sorties transistor rapides |
4 sorties (TR0 à TR3) |
4 sorties (Q0 à Q3) |
||
|
Nombre de groupes de voies |
1 ligne commune pour TR0 à TR3 |
1 ligne commune pour Q0 à Q3 |
||
|
Type de sortie |
Transistor |
|||
|
Type de logique |
Positive |
Positive |
Négative |
|
|
Tension de sortie nominale |
24 VCC |
|||
|
Plage de tension de sortie |
19,2 à 28,8 VCC |
|||
|
Courant de sortie nominal |
0,1 A en cas de configuration pour une fonction rapide |
|||
|
0,5 A en cas d'utilisation comme une sortie normale |
||||
|
Courant de fuite |
Positive |
≤ 0,3 mA |
||
|
Négative |
≤ 2 mA |
|||
|
Courant total de sortie par groupe |
2 A |
|||
|
Puissance maximale de la lampe à filament |
2,4 W max. |
|||
|
Réduction de charge |
Pas de réduction de charge |
|||
|
Durée de mise sous tension |
2 µs max. |
|||
|
Durée de mise hors tension |
2 µs max. |
|||
|
Protection contre les courts-circuits |
Oui |
|||
|
Courant crête de court-circuit de sortie |
1,3 A max. |
|||
|
Réarmement automatique après court-circuit ou surcharge |
Oui, 12 s |
|||
|
Protection contre les inversions de polarité |
Oui |
|||
|
Tension de limite |
Généralement 39 VCC +/- 1 VCC |
|||
|
Fréquence de sortie maximale |
PTO |
100 kHz |
||
|
PWM |
20 kHz |
|||
|
Cycle d'activité PWM |
0,1 % entre 20 Hz et 1 kHz |
|||
|
Plage de cycle d'activité |
1 à 99 % |
|||
|
Isolation |
Entre la sortie et la logique interne |
500 VCA |
||
|
Entre les groupes de voies |
500 VCA |
|||
|
Type de connexion |
Bornier à vis débrochable |
|||
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
|||
|
Câble |
Type |
Blindé, y compris l'alimentation 24 VCC |
||
|
Longueur |
3 m (9,84 ft) max. |
|||
Reportez-vous à Dépose du bornier.

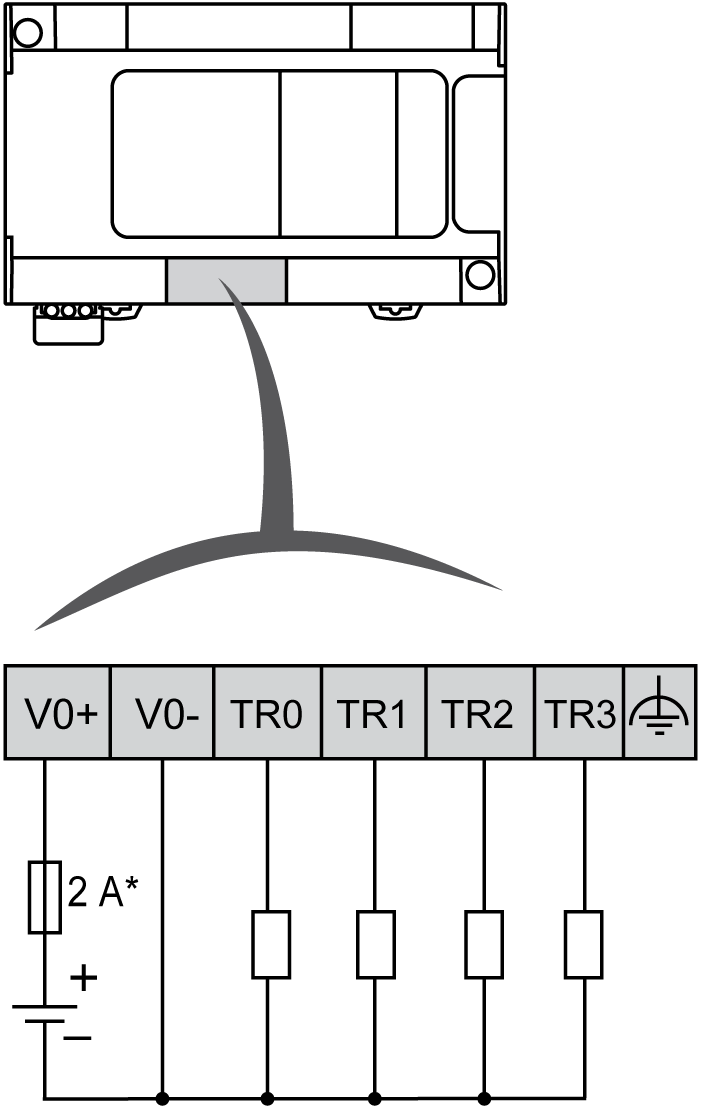

Schémas de câblage des sorties transistor rapides TM241C••24R / TM241C•40R
La figure ci-après illustre le raccordement des sorties transistor rapides :
* Fusible à fusion rapide 2 A

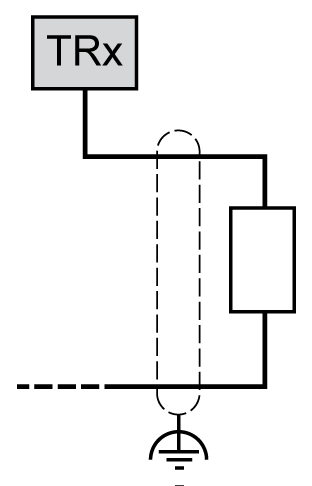

Câblage des sorties rapides TR0 à TR3 :
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Assurez-vous que le câblage physique respecte les connexions indiquées dans le schéma de câblage, et, en particulier, que les tensions positive et négative sont toutes deux connectées, que seule la tension 24 VCC est connectée aux bornes positives et que seule la tension 0 VCC est connectée aux bornes positives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

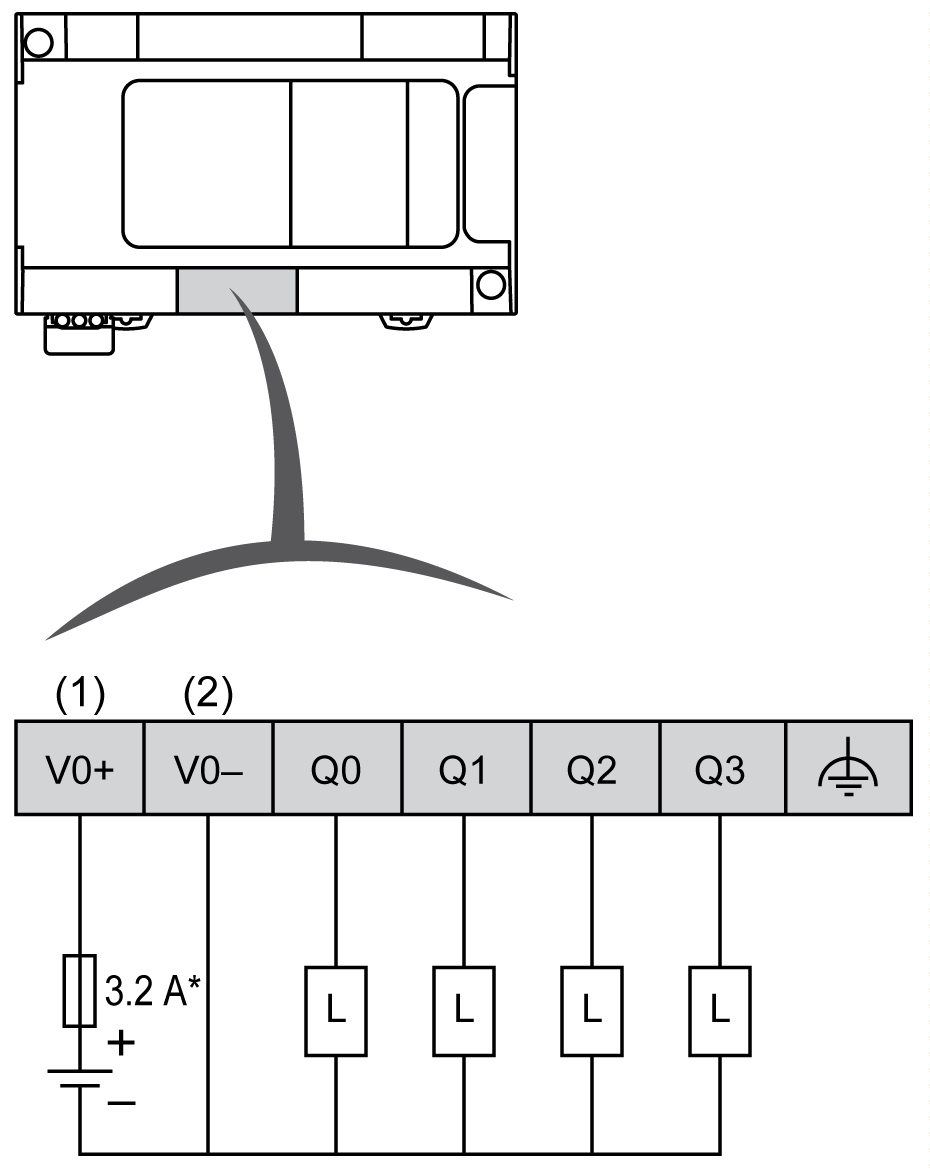

Schémas de câblage des sorties transistor rapides TM241C••••T
La figure ci-après illustre le raccordement des sorties transistor rapides :
* Fusible de type T
(1) Les bornes V0+, V1+, V2+ et V3+ ne sont pas connectées en interne.
(2) Les bornes V0-, V1-, V2- et V3- ne sont pas connectées en interne.

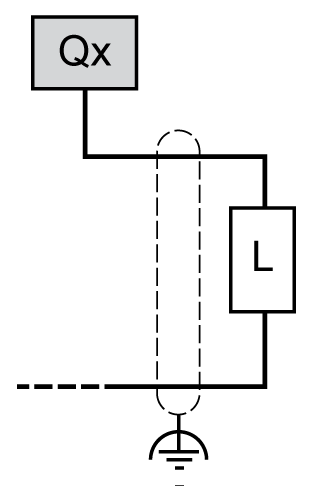

Câblage des sorties rapides Q0 à Q3:
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Assurez-vous que le câblage physique respecte les connexions indiquées dans le schéma de câblage, et, en particulier, que les tensions positive et négative sont toutes deux connectées, que seule la tension 24 VCC est connectée aux bornes positives et que seule la tension 0 VCC est connectée aux bornes positives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

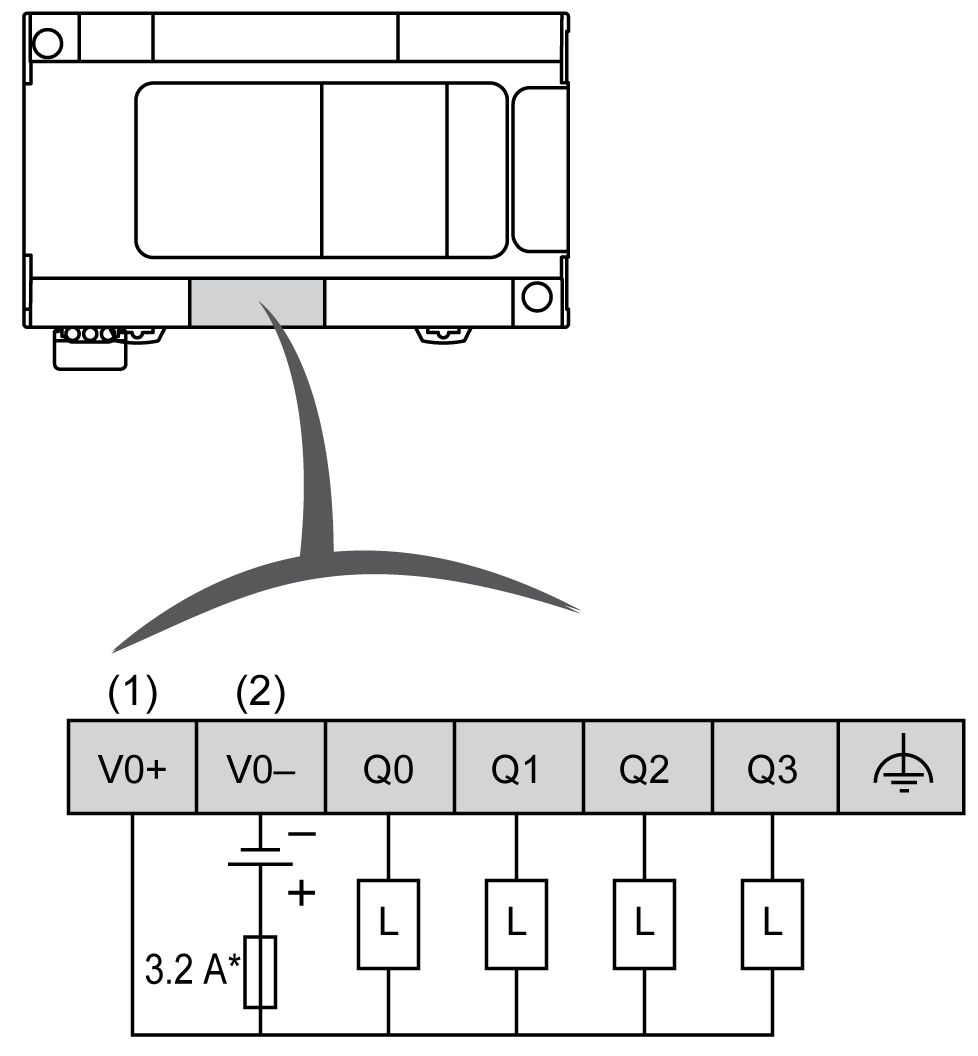

Schémas de câblage des sorties transistor rapides TM241C••••U
La figure ci-après illustre le raccordement des sorties transistor rapides :
* Fusible de type T
(1) Les bornes V0+, V1+, V2+ et V3+ ne sont pas connectées en interne.
(2) Les bornes V0-, V1-, V2- et V3- ne sont pas connectées en interne.
Câblage des sorties rapides Q0 à Q3:
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Assurez-vous que le câblage physique respecte les connexions indiquées dans le schéma de câblage, et, en particulier, que les tensions positive et négative sont toutes deux connectées, que seule la tension 24 VCC est connectée aux bornes positives et que seule la tension 0 VCC est connectée aux bornes positives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
