Su un ingresso booleano in FBD o, rispettivamente, una bobina LD è possibile impostare set o reset. Per passare da uno stato di impostazione all'altro, utilizzare il rispettivo comando Set/Reset del menu contestuale dopo aver selezionato l'uscita. L'uscita o bobina verrà contrassegnata da una S o da una R.
|
Set |
Se il valore TRUE arriva a un'uscita o una bobina impostata su Set, questa diventa TRUE e resta TRUE. Il valore non può essere sovrascritto in questa posizione finché l'applicazione è in esecuzione. |
|
Reimposta |
Se il valore TRUE arriva a un'uscita o una bobina impostata su Reset, questa diventa FALSE e resta FALSE. Il valore non può essere sovrascritto in questa posizione finché l'applicazione è in esecuzione. |

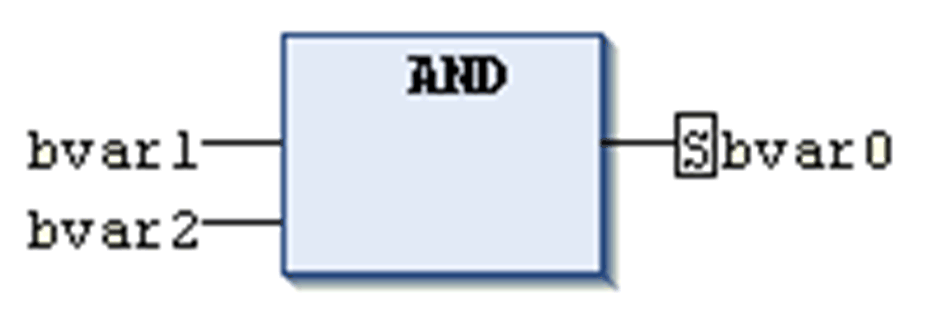

Impostazione dell'uscita in FBD
Nell'editor LD, inserire bobine impostate su Set o Reset tramite trascinamento. Per eseguire questa azione, utilizzare gli Strumenti, categoria Elementi di linguaggio a contatti o gli elementi S e R dalla barra degli strumenti.
Esempio
Set bobina e reset bobina
Per ulteriori informazioni, vedere Set e reset di bobine.
In un elenco di istruzioni IL, gli operatori S ed R consentono di eseguire il set o reset di un operando.
