Austausch des Wellenzapfens (Optionale Austattung)
Zum Entfernen des Wellenzapfens benötigen Sie die folgenden Werkzeuge:
oSatz von Sechskantschlüsseln
oSchonhammer
HINWEIS: Verwenden Sie keine Sechskantschlüssel mit Kugelkopf. Ein überhöhtes Drehmoment kann dazu führen, dass der Kugelkopf abbricht. Ein abgetrennter Kugelkopf kann nur schwer von der Schraube entfernt werden.
Informationen zu geeigneten Ersatzteilen finden Sie unter Ersatzteile und Zubehör.
|
Schritt |
Aktion |
|---|---|
|
1 |

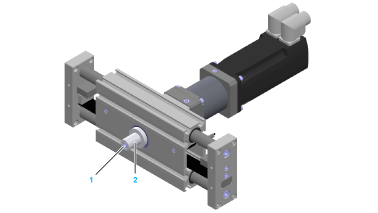

Lösen Sie die Schraube (1) am Wellenzapfen (2).
HINWEIS: |
|
2 |
Klopfen Sie mit einem Schonhammer vorsichtig auf den Schraubenkopf, sodass sich der Konus der Spreiznabe löst. HINWEIS: Wenn Sie den Schraubenkopf nicht erreichen können, nutzen Sie einen Sechskantschlüssel als Verlängerung und klopfen Sie vorsichtig auf den Sechskantschlüssel. |
|
3 |

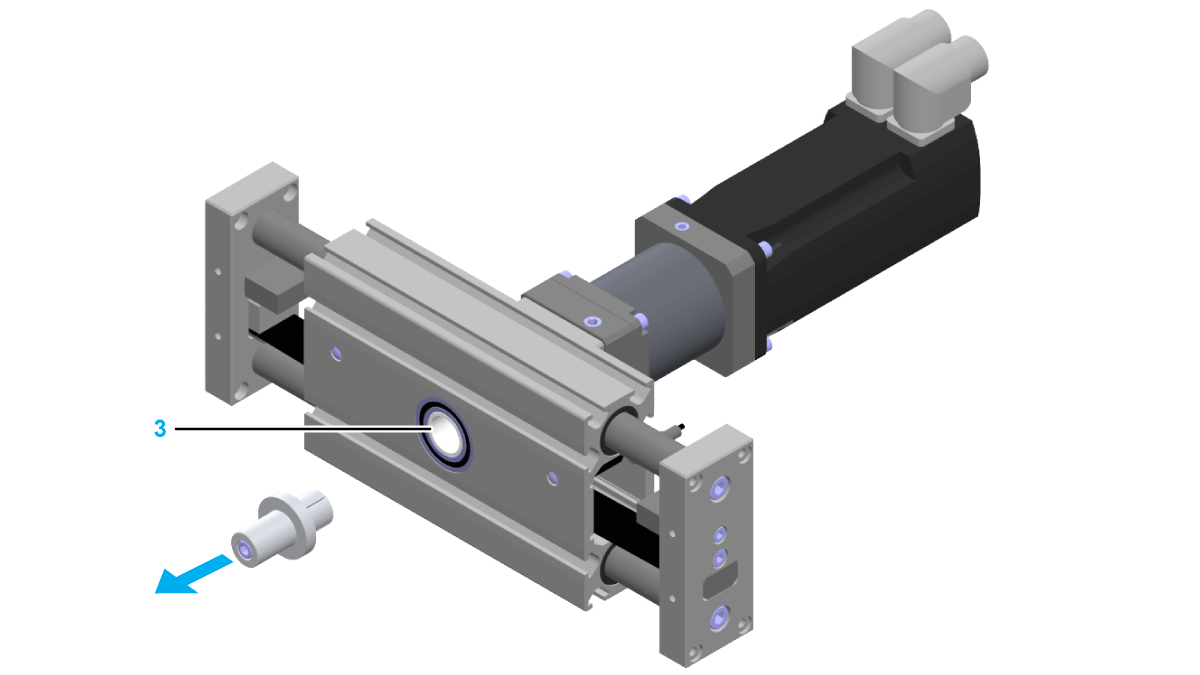

CAR40: Ziehen Sie den Wellenzapfen vorsichtig aus der Hohlwelle des Zahnstangenrads heraus. CAR41 / CAR42 / CAR43 / CAR44: Ziehen Sie den Wellenzapfen vorsichtig aus der Hohlwelle des Zahnriemenrads heraus (3). HINWEIS: Eventuell ist dazu ein erheblicher Kraftaufwand notwendig.
|
|
4 |
