Austausch des Zahnriemenrads

Voraussetzungen

Zum Entfernen des Zahnriemenrads werden die folgenden Werkzeuge benötigt:

oSatz von Sechskantschlüsseln

HINWEIS: Verwenden Sie keine Sechskantschlüssel mit Kugelkopf. Ein überhöhtes Drehmoment kann dazu führen, dass der Kugelkopf abbricht. Bei einem abgebrochenen Kugelkopf ist es schwierig, die Schraube zu entfernen.

Informationen zu geeigneten Ersatzteilen finden Sie unter Ersatzteile und Zubehör.

Überblick über das Verfahren

Führen Sie die folgenden Verfahren durch, um das Zahnriemenrad auszutauschen:

oVorbereitung des Austauschs des Zahnriemenrads

oEntfernen des Zahnriemenrads

oMontage des Zahnriemenrads

Vorbereitung des Austauschs des Zahnriemenrads

Schritt	Aktion
1	Entfernen Sie die folgenden Komponenten je nach Konfiguration der Achse: oWellenzapfen oMotor und/oder Getriebe oElastomerkupplung
2	Sofern angebracht, entfernen Sie das Abdeckband und die Bandumlenkungen.
3	Entfernen Sie den Zahnriemen.

Schritt

Aktion

Entfernen Sie die folgenden Komponenten je nach Konfiguration der Achse:

oWellenzapfen

oMotor und/oder Getriebe

oElastomerkupplung

Sofern angebracht, entfernen Sie das Abdeckband und die Bandumlenkungen.

Entfernen Sie den Zahnriemen.

Entfernen des Zahnriemenrads

Schritt	Aktion

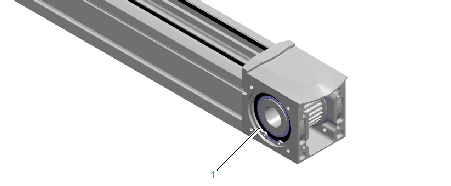

1	Entfernen Sie den Sicherungsring (1) an einer Seite des Endblocks.

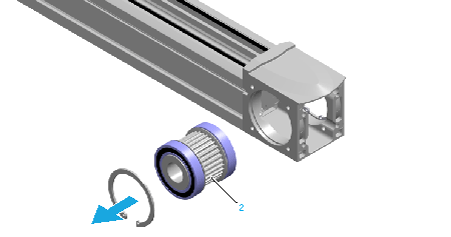

2	Entnehmen Sie als Einheit das Zahnriemenrad mit Lager (2).

Schritt

Aktion

Entfernen Sie den Sicherungsring (1) an einer Seite des Endblocks.

Entnehmen Sie als Einheit das Zahnriemenrad mit Lager (2).

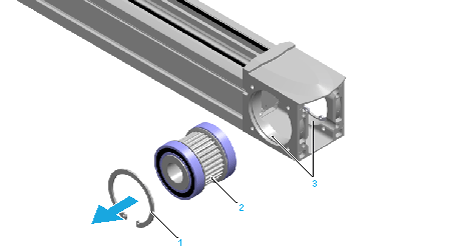

Montage des Zahnriemenrads

Schritt	Aktion
1	Reinigen Sie die beiden Lagersitze im Endblock (3).
2	Setzen Sie das neue Zahnriemenrad mit Lager ein (2).
3	Montieren Sie den Sicherungsring (1).
4	Montieren Sie den Zahnriemen.
5	Montieren Sie ggf. das Abdeckband.
6	Montieren Sie ggf. den Wellenzapfen.
7	Montieren Sie ggf. den Motor und/oder das Getriebe.
