Beschreibung des Safety Logic Controller
Die integrierten LED-Anzeigen, Tasten und Schalter ermöglichen Betrieb und Bedienung des Safety Logic Controller.

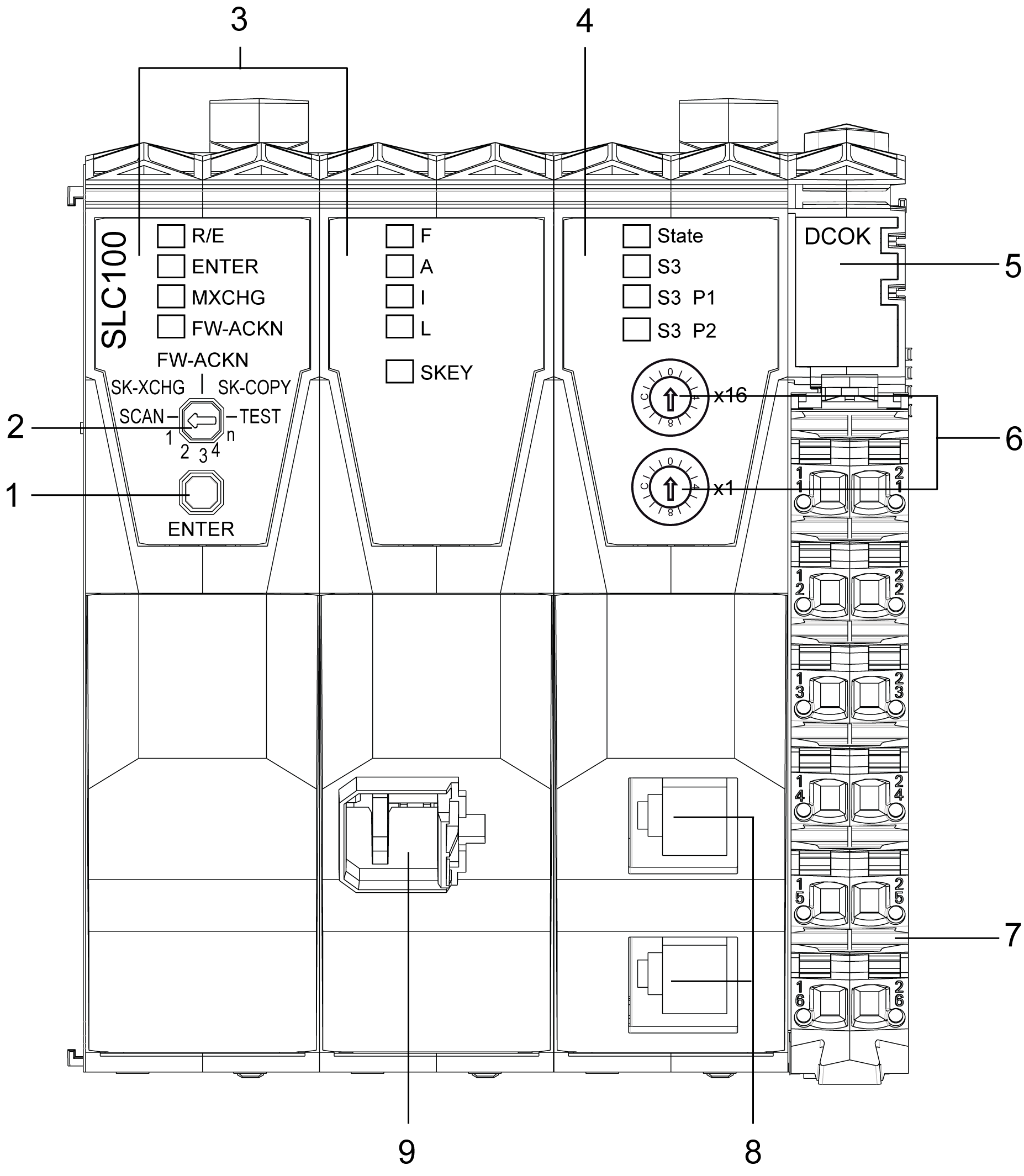

Die folgende Abbildung zeigt die Betriebs- und Anschlussselemente:
|
Nr. |
Beschreibung |
Siehe |
|---|---|---|
|
1 |
Bestätigungstaste |
|
|
2 |
Auswahlschalter |
|
|
3 |
Logikprozessor |
|
|
4 |
Sercos III-Schnittstelle |
|
|
5 |
Integrierte Spannungsversorgung |
|
|
6 |
Sercos-Adressierungsschalter |
|
|
7 |
Klemmenleiste für die Spannungsversorgung des Safety Logic Controller |
|
|
8 |
Sercos III-Verbindung mit 2 x RJ45 |
|
|
9 |
Speicherstick-Steckplatz / Steckplatzabdeckung |
Diese Komponenten ermöglichen Ihnen die Ausführung folgender Vorgänge:
oAustausch von Modulen
oAktualisierung der Firmware
oAustauch des Speichersticks, evt. inklusive Übernahme der Modulkonfiguration vom vorherigen Speicherstick
oUnterstützung für den Austausch des Safety Logic Controller
