Jede Halbleiterscheibe setzt sich aus 3 Elementen zusammen. Bei diesen Elementen handelt es sich um ein rotes Modul des Typs Sicherheitssbus-Grundträger, ein rotes Elektronikmodul des Typs Sicherheits-E/A-Modul und ein rotes Modul des Typs Sicherheitsklemmenleiste.
|
|
|
ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN |
|
oVerknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen. oStellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronikmodulen installiert werden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |

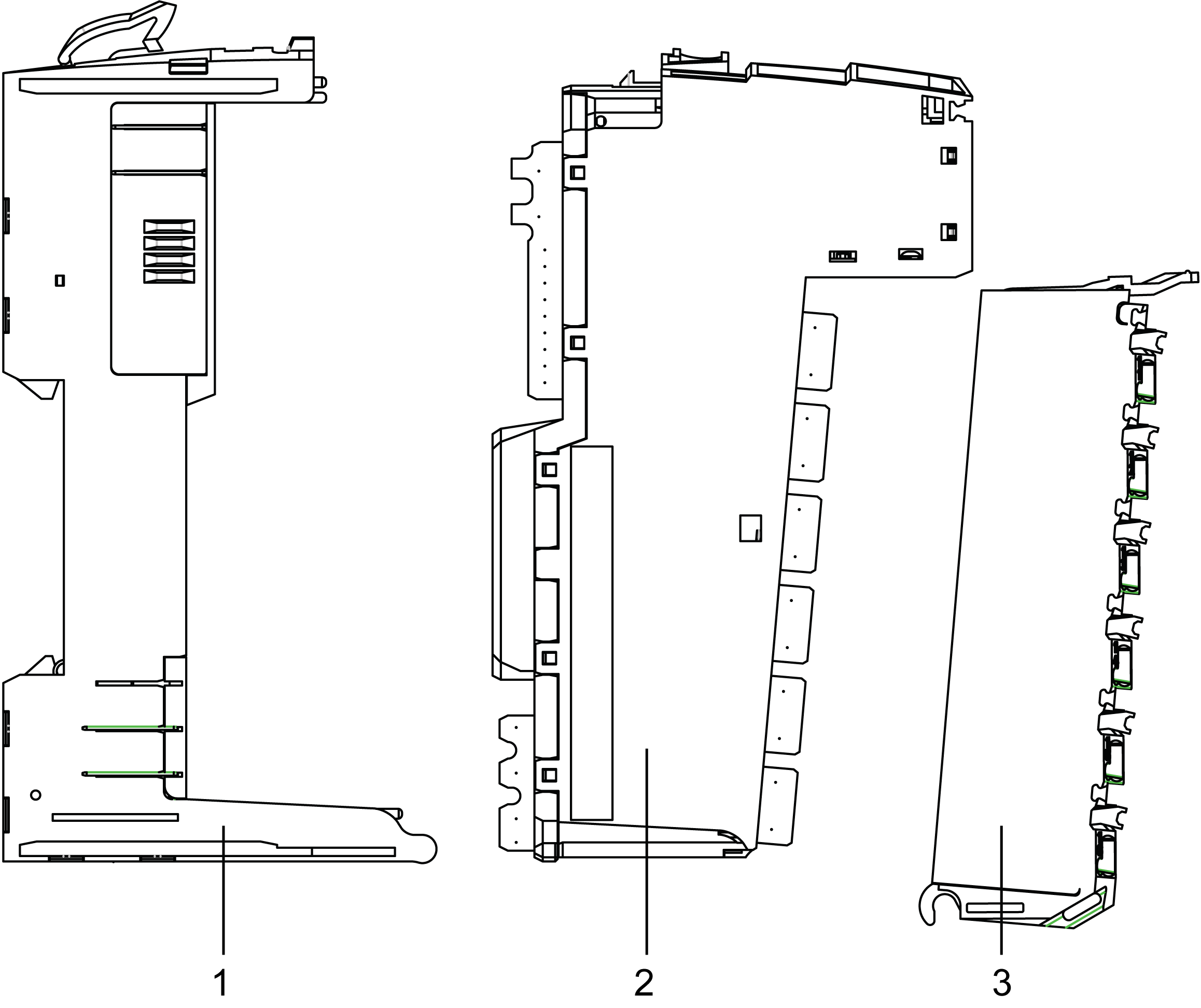

Die folgende Abbildung zeigt die verschiedenen Elemente einer Halbleiterscheibe:
1.Sicherheitssbus-Grundträger
2.Elektronisches Sicherheits-E/A-Modul
3.Sicherheitsklemmenleiste
Nach der Montage bilden die drei Komponenten eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen.
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
oBerühren Sie niemals die Steckverbinder des Bausteins. oDie Kabel- oder Verschlussstecker sind während des normalen Betriebs stets in ihrer Position zu belassen. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |

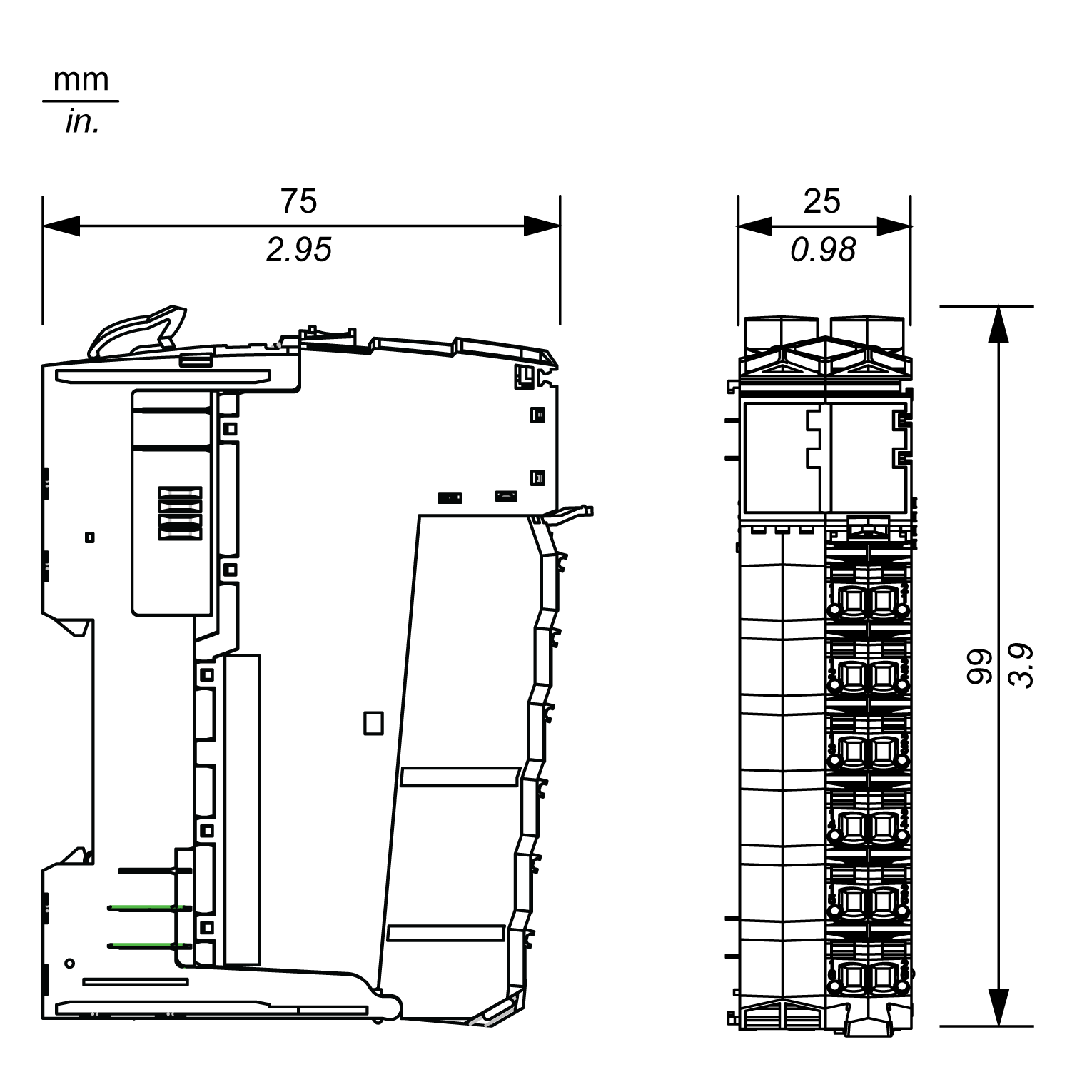

Die folgende Abbildung zeigt die verschiedenen Abmessungen einer Halbleiterscheibe:
Für eine detaillierte Beschreibung des Sicherheitssbus-Grundträger-Moduls siehe:
oTM5ACBM3FS Sicherheitssbus-Grundträger
oTM5ACBM4FS Sicherheitssbus-Grundträger
Pin-Belegung für das Modul des Typs Sicherheitsklemmenleiste
In der folgenden Tabelle werden die Anschlussbelegungen für das Modul des Typs Sicherheitsklemmenleiste angegeben:
|

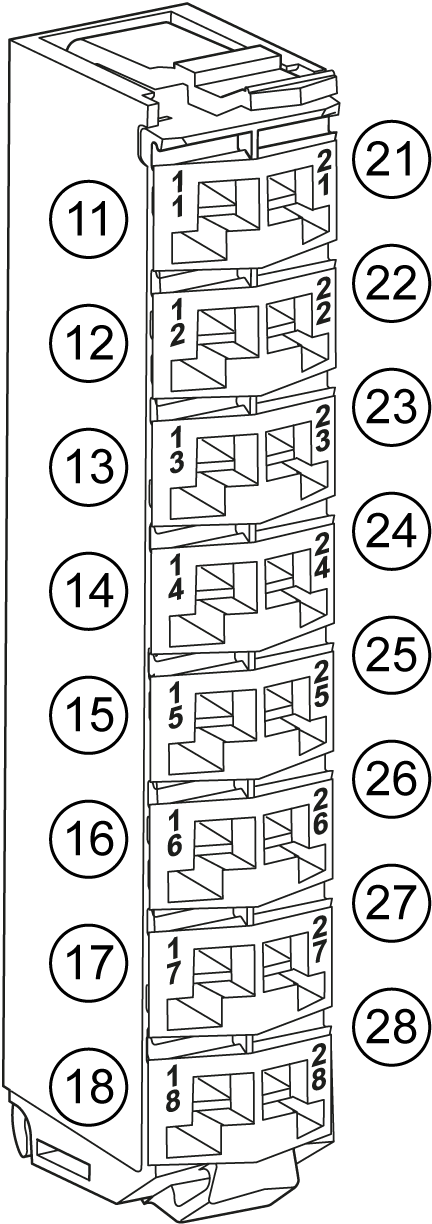

TM5ACTB52FS |

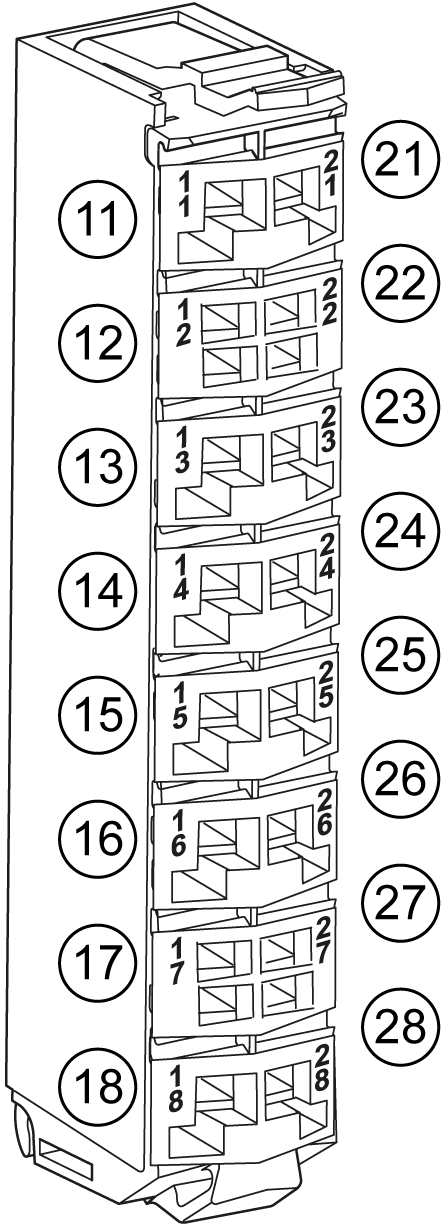

TM5ACTB5EFS |

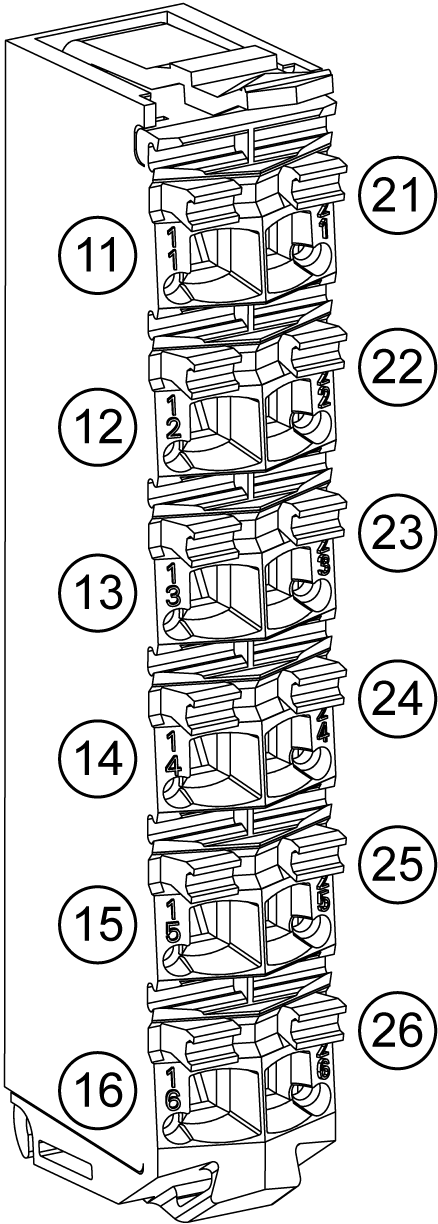

TM5ACTB5FFS |
|---|---|---|
|
|
|
|
Für eine detaillierte Beschreibung siehe: oTM5ACTB52FS Sicherheitsklemmenleiste |
||
Siehe PacDrive Flexibles TM5/TM7-Sicherheitssystem - Systemplanungs- und installationshandbuch.
Siehe PacDrive Flexibles TM5/TM7-Sicherheitssystem - Systemplanungs- und installationshandbuch.
