Principio de comparación con un tipo Principal o un codificador

Descripción general

El bloque de comparación con el tipo Principal gestiona umbrales, salidas reflejas y eventos en las siguientes modalidades:

oOne-shot

oModulo-loop

oFree-Large

El bloque de comparación con codificador gestiona umbrales, salidas reflejas y eventos.

La comparación se configura en la pantalla Configuración activando al menos un umbral.

La comparación puede utilizarse para activar:

oUna acción de programación en los umbrales

oUn evento en un umbral asociado a una tarea externa

NOTA: Esta opción sólo está disponible para los módulos de ampliación TM3XF•, que admiten eventos externos.

oSalidas reflejas.

Principio de una comparación

El tipo principal o un codificador puede gestionar hasta cuatro umbrales.

Un umbral es un valor configurado que se compara con el valor de recuento . Los umbrales se utilizan para definir hasta cinco zonas o para reaccionar a un valor que supera el valor del umbral.

Los valores de los umbrales se definen en la ventana de configuración y también se pueden ajustar en el programa de aplicación con el bloque de funciones EXPERTSetParam.

Si se configura Thresholdx (x= 0, 1, 2, 3) y se habilita la comparación (EN_Compare = 1), el pin de salida THx del bloque de funciones HSCMain_M258 (Encoder_M258) es:

ose establece cuando el valor del contador >= Thresholdx

ose restablece cuando el valor del contador < Thresholdx

NOTA: Cuando EN_Compare se establece en 0 en el bloque de funciones HSCMain_M258 (Encoder_M258), se deshabilitan las funciones de comparación, incluidas las tareas externas activadas por un evento de umbral y las salidas reflejas.

Configuración de la activación de eventos en monofásico o fase dual principal HSC

La configuración de un evento en una transgresión de umbral permite activar una tarea externa. Puede elegir activar un evento cuando se cruce un umbral configurado de la siguiente manera:

oCruce ascendente. El evento se activa cuando el valor medido supera el valor del umbral.

oCruce descendente. El evento se activa cuando el valor medido está por debajo del valor del umbral.

oAmbos cruces. El evento se activa cuando el valor medido supera el valor del umbral y cuando el valor medido está por debajo del valor del umbral.

Configuración de la activación de eventos en modalidad de medidor de periodos

La configuración de un evento permite activar una tarea externa. Puede optar por activar un evento tal como se indica a continuación:

oPor debajo del valor de umbral. El evento se activa cuando el valor medido es inferior al valor del umbral.

oPor encima del valor de umbral. El evento se activa cuando el valor medido es superior al valor del umbral.

oEntre valores de umbral. El evento se activa cuando el valor medido está entre dos valores de umbral.

Comportamiento de los umbrales

Utilizar estados de comparación de umbrales disponibles en el contexto de la tarea (pines de salida de TH0 a TH2 del bloque de funciones) es adecuado para una aplicación que tolere el retraso inherente de los tiempos de ciclo y el asincronismo de las comunicaciones, especialmente cuando se utilizan los módulos en un bus de campo en arquitecturas distribuidas.

Configuración de salida Reflex

Siga este procedimiento para configurar salidas Reflex:

Comportamiento de las salidas reflejas

Configurar salidas reflejas permite activar salidas reflejas físicas.

Estas salidas no se controlan en el contexto de la tarea, lo cual reduce al mínimo el tiempo de reacción. Esto es conveniente para las operaciones que requieren una ejecución rápida.

Sólo se puede acceder a salidas usadas por el contador de alta velocidad o un codificador mediante el bloque de funciones. No se puede leer ni escribir directamente en la aplicación.

El rendimiento está directamente relacionado con el tipo de salida utilizada: rápida o normal.

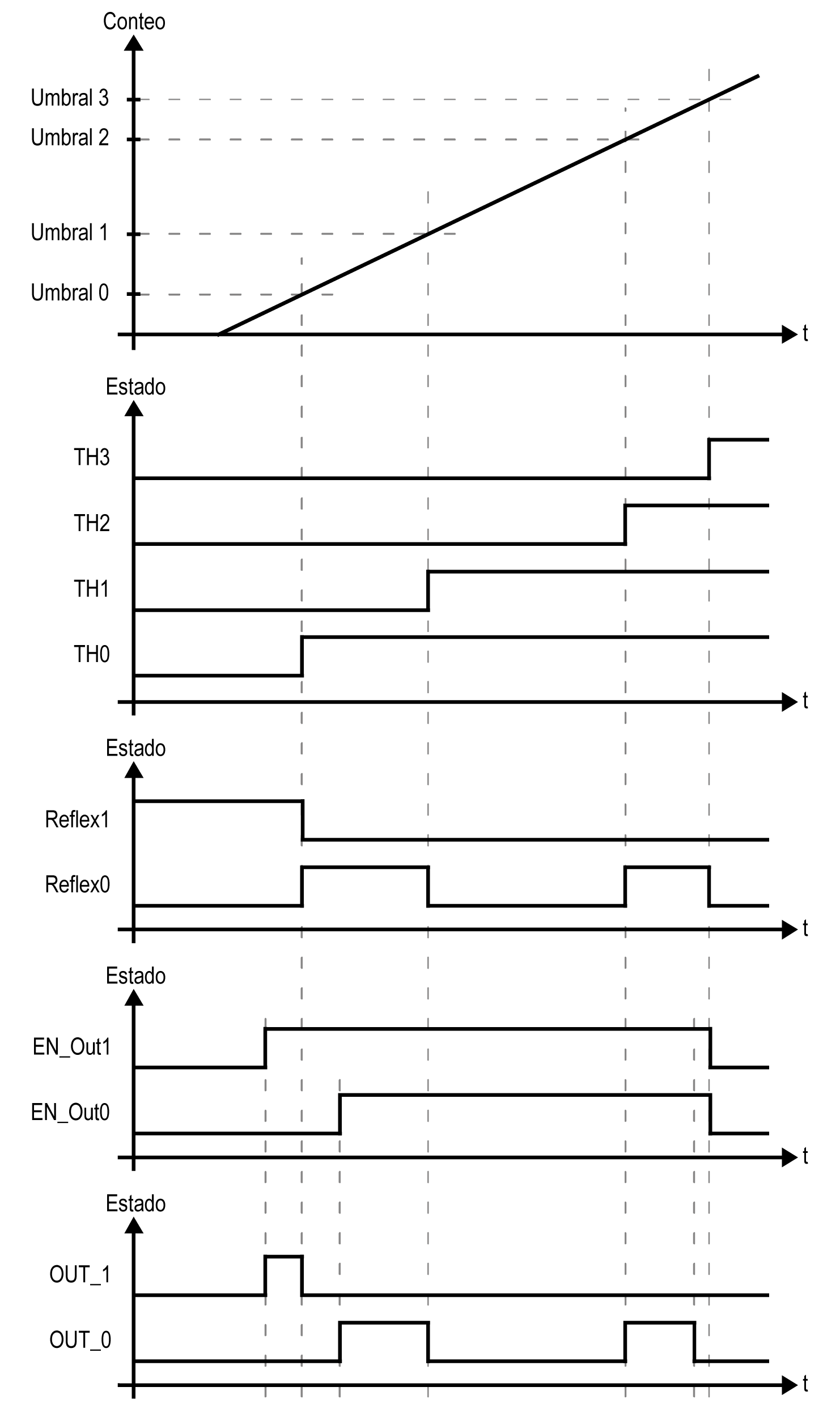

Ejemplo de las salidas reflejas activadas por el umbral:





NOTA: El estado de las salidas reflejas depende de la configuración.
