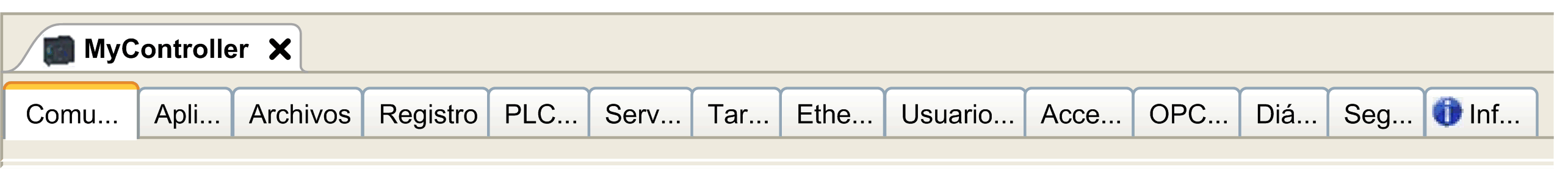

Para abrir el editor de dispositivos, haga doble clic en MyController en Dispositivos:
|
Ficha |
Descripción |
Restricción |
|---|---|---|
|
Gestiona la conexión entre el PC y el controlador: oPermite encontrar un controlador en una red. oMuestra la lista de controladores disponibles, para que pueda conectarse al controlador seleccionado y gestionar la aplicación en el controlador. oPermite identificar físicamente el controlador desde el editor de dispositivo. oPermite modificar la configuración de comunicación del controlador. La lista de controladores se detecta a través de NetManage o a través de la ruta activa, según la configuración de comunicación. Para acceder a la Configuración de comunicación, haga clic en Proyecto > Configuración del proyecto en la barra de menús. Para obtener más información, consulte EcoStruxure Machine Expert - Guía de programación (Configuración de comunicación). |
– |
|
|
Aplicaciones |
Muestra la aplicación que se está ejecutando en el controlador y permite eliminar la aplicación del controlador. Si el estado es EMPTY (VACÍO), la aplicación de arranque se suprime. |
Sólo en modalidad online |
|
Administración de archivos entre el PC y el controlador. Sólo se puede ver un disco del Logic Controller a la vez a través de esta ficha. Esta ficha muestra el contenido del directorio /usr de la memoria flash interna del controlador. |
Sólo en modalidad online |
|
|
Registro |
Muestra el archivo de registro del controlador. |
Sólo en modalidad online |
|
Configuración de: oOpciones de modalidad de inicio oComportamiento de E/S en detención oOpciones de ciclo de bus |
– |
|
|
Ajustes de fecha y hora, versiones. |
Sólo en modalidad online |
|
|
Distribución de tareas |
Muestra una lista de E/S y sus asignaciones a las tareas. |
Sólo tras la compilación |
|
Las fichas Ethernet_1 y Ethernet_2 resumen las conexiones Ethernet. La ficha Enrutamiento IP le permite configurar las rutas y la transparencia entre redes a través de las opciones Reenvío de IP. La ficha Recursos Ethernet le permite calcular el número de conexiones y canales configurados. |
– |
|
|
Usuarios y grupos |
La ficha Usuarios y grupos se proporciona para los dispositivos que admiten la administración de usuarios online. Permite configurar usuarios y grupos de derechos de acceso y asignárselos para controlar el acceso en proyectos de EcoStruxure Machine Expert y dispositivos en la modalidad online. Para obtener más información, consulte EcoStruxure Machine Expert - Guía de programación. |
– |
|
La ficha Derechos de acceso le permite definir los derechos de acceso al dispositivo de los usuarios del dispositivo. Para obtener más información, consulte EcoStruxure Machine Expert - Guía de programación. |
– |
|
|
Configuración del servidor OPC UA |
Muestra la ventana Configuración del servidor OPC UA. |
– |
|
Tabla de diagnóstico |
Muestra los datos del controlador. Se puede acceder a los datos de autoconciencia a través de la sintaxis NameOfControllerInDeviceTree.NameofParameter. Ejemplo: MyController.SA_NbPowerOn. |
Sólo en modalidad online |
|
Información |
Muestra información general sobre el dispositivo (nombre, descripción, fabricante, versión, imagen). |
– |
