Procédure de configuration du HMI Controller
Vous devez commencer par créer un nouveau projet ou ouvrir un projet existant dans le logiciel SoMachine.
Reportez-vous au guide de programmation SoMachine pour plus d'informations sur les procédures suivantes :
oAjouter un contrôleur à un projet.
oRemplacer un contrôleur existant.
oConvertir un contrôleur en équipement différent mais compatible.
L'arborescence Equipements affiche une vue structurée de la configuration matérielle actuelle. Lorsque vous ajoutez un contrôleur à votre projet, plusieurs nœuds sont automatiquement ajoutés à l'arborescence Equipements, selon les fonctions fournies par le contrôleur.

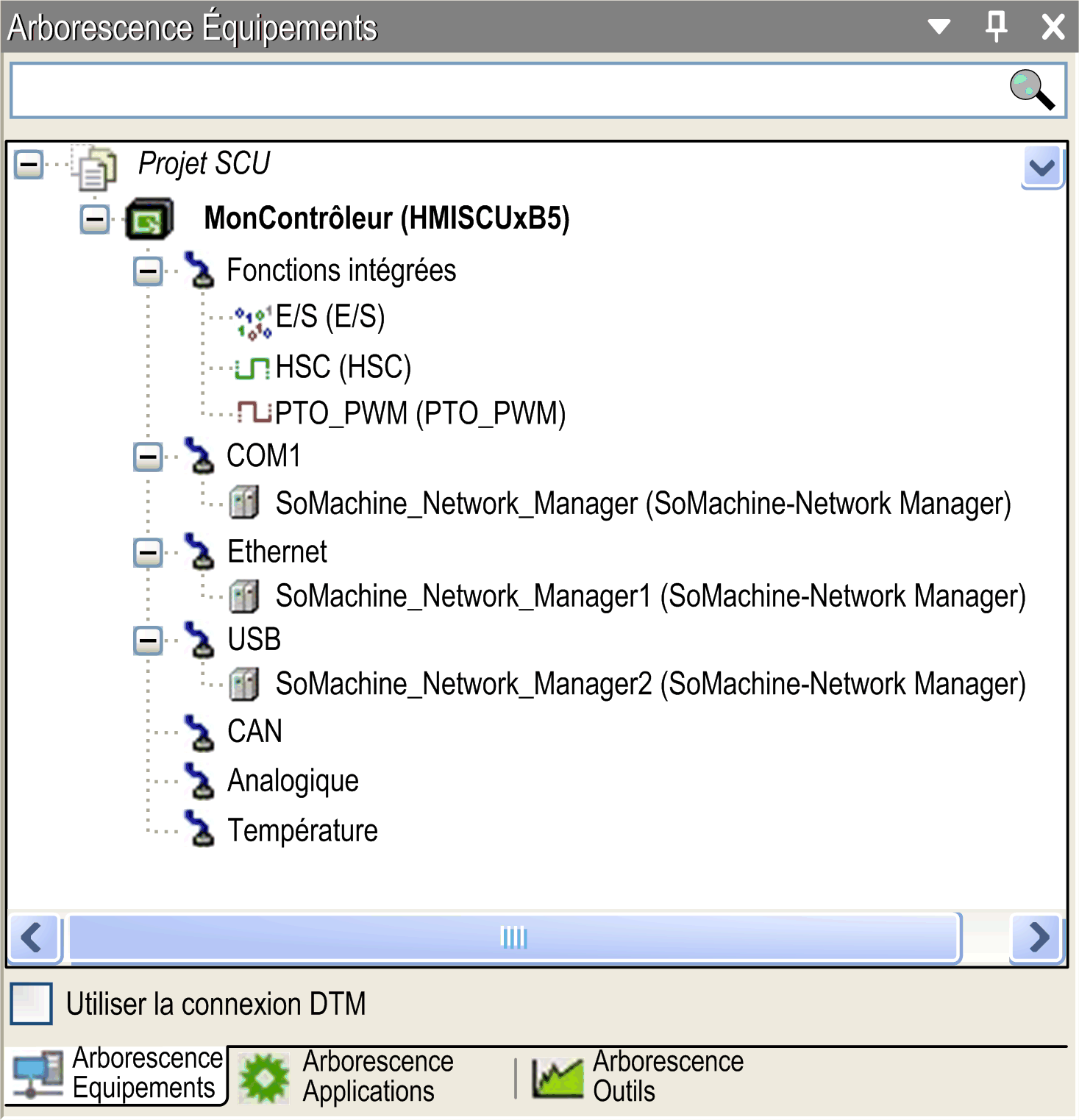

Exemple d'arborescence Equipements :
Possibilités d'accès à partir du navigateur de l'arborescence Equipements :
|
Entrée |
Double-cliquez et reportez-vous à... |
||
|---|---|---|---|
|
HMISCUxx5 |
|||
|
|
Fonctions incorporées |
||
|
|
IO |
Configuration des fonctions intégrées d'E/S |
|
|
Configuration des fonctions intégrées HSC |
|||
|
Configuration des fonctions intégrées PTO__PWM |
|||
|
COM1 |
Configuration des lignes série |
||
|
Ethernet(1) |
Une connexion Ethernet est configurée via Vijeo Designer : Property Inspector > Download > Ethernet. |
||
|
USB(1) |
Une connexion USB est configurée via Vijeo Designer : Property Inspector > Download > USB. |
||
|
CAN |
Configuration CANopen |
||
|
Analogique(2) |
Configuration des fonctions intégrées d'E/S analogiques |
||
|
Température(2) |
Configuration des fonctions intégrées de température analogiques |
||
|
(1) Pour plus d'informations sur la manière de configurer la connexion entre votre ordinateur et votre contrôleur d'IHM, reportez-vous à l'aide en ligne de Vijeo Designer. (2) Disponible uniquement sur HMISCU6B5, HMISCU8B5 avec HMI SBC. |
|||
L'arborescence Applications vous permet de gérer les applications propres à un projet, ainsi que des applications globales, des POU et des tâches.
L'arborescence Outils vous permet de configurer la partie IHM de votre projet et de gérer les bibliothèques.
