Description générale

Présentation

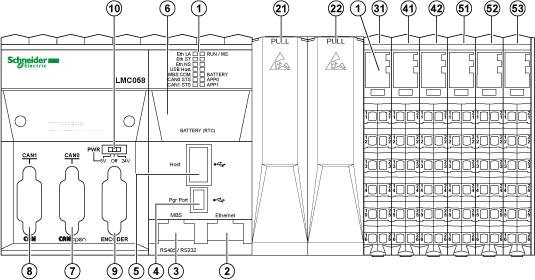

The following illustration shows the different components of the LMC058LF424 :

N°	Désignation/description	Référence
1	Etat des voyants	Voyants d'état
2	Port Ethernet / Type RJ45	Port Ethernet
3	Ligne série / Type RJ45 (RS232 ou RS485)	Port de ligne série
4	Port de programmation USB / Pour le raccordement des broches à un ordinateur de programmation (EcoStruxure Machine Expert)	Port de programmation USB
5	Hôte USB / Pour la gestion des clés mémoire	Port d'hôte USB
6	Pile	Pile RTC
7	Port CAN 0 / Maître CANopen Sub-D 9 broches mâle	Ports CAN
8	Port CAN 1 / Connecteur mâle Sub-D à 9 broches pour le maître de bus CANmotion ou le maître CANopen	Ports CAN
9	Connecteur de l'interface du codeur / HD Sub-D femelle à 15 broches	Interface du codeur
10	Commutateur de l'interface du codeur / 3 positions (+5 V, OFF, +24 V)	Interface du codeur
21	Emplacement PCI	Emplacements PCI
22	Emplacement PCI	Emplacements PCI
31	Module de distribution d'alimentation du contrôleur / Pour le raccordement des alimentations externes	Module de distribution de l'alimentation du contrôleur
41	Modules d'E/S expertes embarquées / 5 entrées rapides, 2 entrées normales, 2 sorties rapides	E/S expertes embarquées
42		E/S expertes embarquées
51	Modules d'entrées normales embarquées / 12 entrées numériques	DI12DE numérique
52	Modules de sorties normales embarquées / 12 sorties numériques	DO12TE numérique
53	Module d'entrées normales embarquées / 4 entrées analogiques (12 bits)	AI4LE analogique

Voyants d'état

Description générale

Le tableau suivant décrit les voyants d'état du contrôleur :

Marquage	Description	Voyant
Marquage	Description	Couleur	Description
RUN/MS	Etat du module	Vert/Rouge	Voir le tableau du voyant d'état RUN/MS ci-dessous.
BATTERY	Etat de la pile	Rouge	Allumé lorsque la pile RTC doit être remplacée
APP0	Voyants d'application	Vert/rouge	Gérés par l'application utilisateur
APP1	Voyants d'application	Vert/rouge	Gérés par l'application utilisateur

Le tableau suivant décrit le voyant d'état RUN/MS :

Voyant d'état	Etat du contrôleur	Communication sur le port PRG	Exécution de l'application
Clignotement rouge/vert	BOOTING	Non	Non
Clignotement rouge	INVALID OS	Restreinte	Non
1 clignotement vert	EMPTY	Oui	Non
Allumé (vert)	RUNNING	Oui	Oui
3 clignotements verts	RUNNING avec point d'arrêt	Oui	Restreinte
Vert clignotant	STOPPED	Restreinte	Non
1 clignotement rouge	ARRET	Oui	Non
Clignotement rouge rapide	REDEMARRAGE après détection d'une erreur matérielle	Oui	Non (Vide)
Allumé (rouge)	ARRET après détection d'une erreur système	Non	Non
Eteint	Pas d'alimentation	Non	Non
Vert avec un clignotement rouge	EXECUTION avec erreur externe détectée Ou projet de démarrage différent Ou aucun projet de démarrage	Oui	Oui
Clignotement vert avec un clignotement rouge	ARRETE avec erreur externe détectée	Restreinte	Non

NOTE : pour plus de détails sur les états du contrôleur, reportez-vous à la section relative aux modes de fonctionnement dans le Guide de programmation du contrôleur.

Pour plus d'informations sur les voyants suivants :

oEth LA, Eth ST et Eth NS, reportez-vous à la section Port Ethernet - Voyants d'état.

oHôte USB, reportez-vous à la section Port d'hôte USB - Voyant d'état.

oCOM MBS, reportez-vous à la section Port de ligne série - Voyant d'état.

oCAN0 STS et CAN1 STS, reportez-vous à la section Ports CAN - Voyants d'état.

Identification du Logic Controller

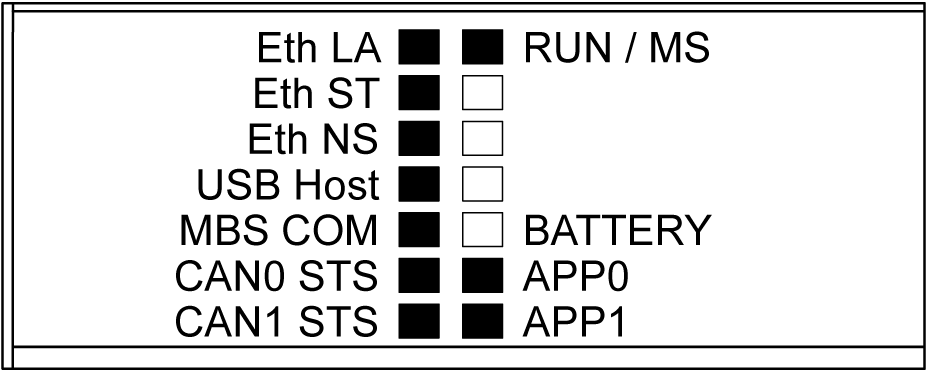

L'illustration suivante montre les voyants situés sur le panneau frontal :

Les voyants clignotent lorsque le Logic Controller est en cours d'identification. Pour plus d'informations, reportez-vous au document EcoStruxure Machine Expert - Guide de programmation.

Etats du contrôleur

Le tableau suivant décrit les états du contrôleur :

Etat	Description
BOOTING	Le contrôleur exécute le microprogramme de démarrage et ses propres autotests internes. Il n'exécute pas l'application et ne peut pas communiquer. Il vérifie ensuite la somme de contrôle du microprogramme et de l'application utilisateur.
SE INVALIDE	Le système d'exploitation n'est pas valide. Le contrôleur n'exécute pas l'application. Les communications sont restreintes.
EMPTY	L'application utilisateur n'est pas valide ou une erreur matérielle a été détectée. Le contrôleur n'exécute pas l'application, mais peut communiquer.
RUNNING	Le contrôleur exécute l'application.
STOPPED	Le contrôleur dispose d'une application non valide qui s'est arrêtée.
ARRET	Le contrôleur a détecté une application ou une erreur système et a interrompu l'exécution de l'application.

NOTE : pour plus de détails sur les états du contrôleur, reportez-vous à la section relative aux modes de fonctionnement dans le Guide de programmation du contrôleur.

Dimensions

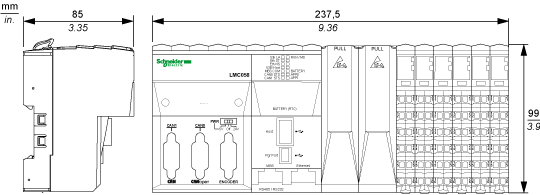

L'illustration suivante montre les dimensions externes du contrôleur :

Le tableau suivant indique le poids du contrôleur LMC058LF424 :

Poids
LMC058LF424		770 g (24.7 oz)
