TM5 - Descrizione della distribuzione dell'alimentazione
Panoramica della distribuzione dell'alimentazione
Il primo componente (all'estrema sinistra) nelle configurazioni locale, remota e distribuita del Sistema TM5 distribuisce l'alimentazione per il segmento di alimentazione I/O 24 Vdc e genera energia per il bus di alimentazione TM5. Altri componenti distribuiscono energia per creare segmenti di alimentazione I/O 24 Vdc separati e altri ancora distribuiscono energia e generano energia supplementare per il bus di alimentazione TM5.
Il modulo di distribuzione dell'alimentazione del controller (CPDM) è il punto di partenza della distribuzione dell'alimentazione per la configurazione locale.
Il modulo ricevitore TM5SBER2 è il punto di partenza della distribuzione dell'alimentazione per la configurazione remota.
Il modulo trasmettitore TM5SBET7 è il punto di partenza della distribuzione dell'alimentazione per il bus di alimentazione TM7.
Il modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM) dell'interfaccia del bus di campo è il punto di partenza della distribuzione dell'alimentazione per la configurazione distribuita.
Se necessario, è possibile aggiungere moduli di distribuzione dell'alimentazione (PDM) allo scopo di:
odividere il segmento di alimentazione di I/O 24 Vdc in più segmenti di alimentazione di I/O 24 Vdc separati, oppure
odividere il segmento di alimentazione I/O 24 Vdc in più segmenti di alimentazione I/O 24 Vdc separati e fornire energia supplementare al bus di alimentazione TM5 se richiesto dalla configurazione degli I/O.

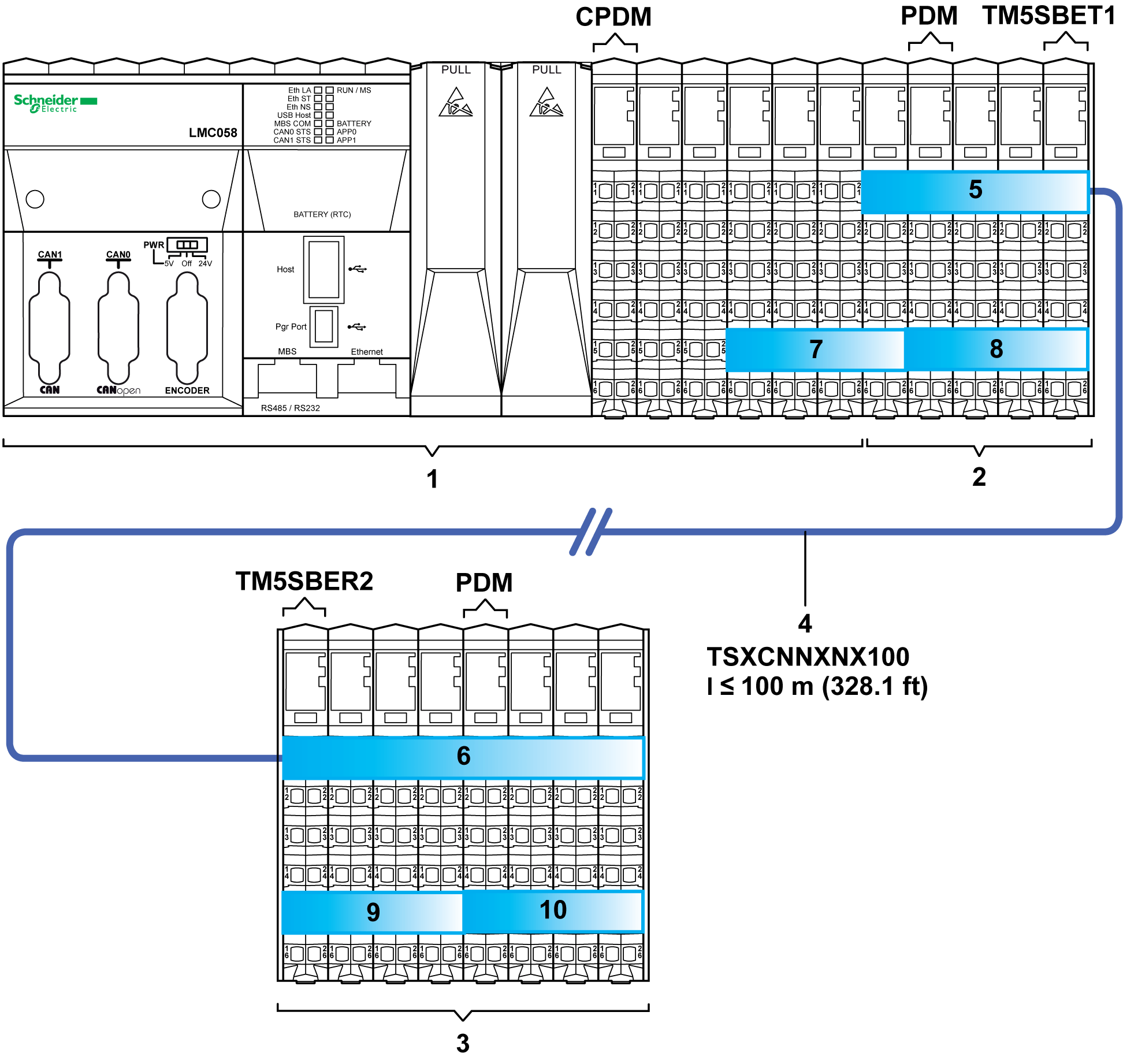

La seguente figura mostra una panoramica della distribuzione dell'alimentazione di una configurazione locale e di una remota:
(1) Controller
(2) Espansioni locali
(3) Espansioni remote
(4) Cavo del bus di espansione
(5) Bus di alimentazione TM5 della configurazione locale
(6) Bus di alimentazione TM5 della configurazione remota
(7...10) Segmenti di alimentazione I/O 24 Vdc
TM5SBET1 Modulo trasmettitore
TM5SBER2 Modulo ricevitore
CPDM Modulo di distribuzione dell'alimentazione del controller
PDM Modulo di distribuzione dell'alimentazione

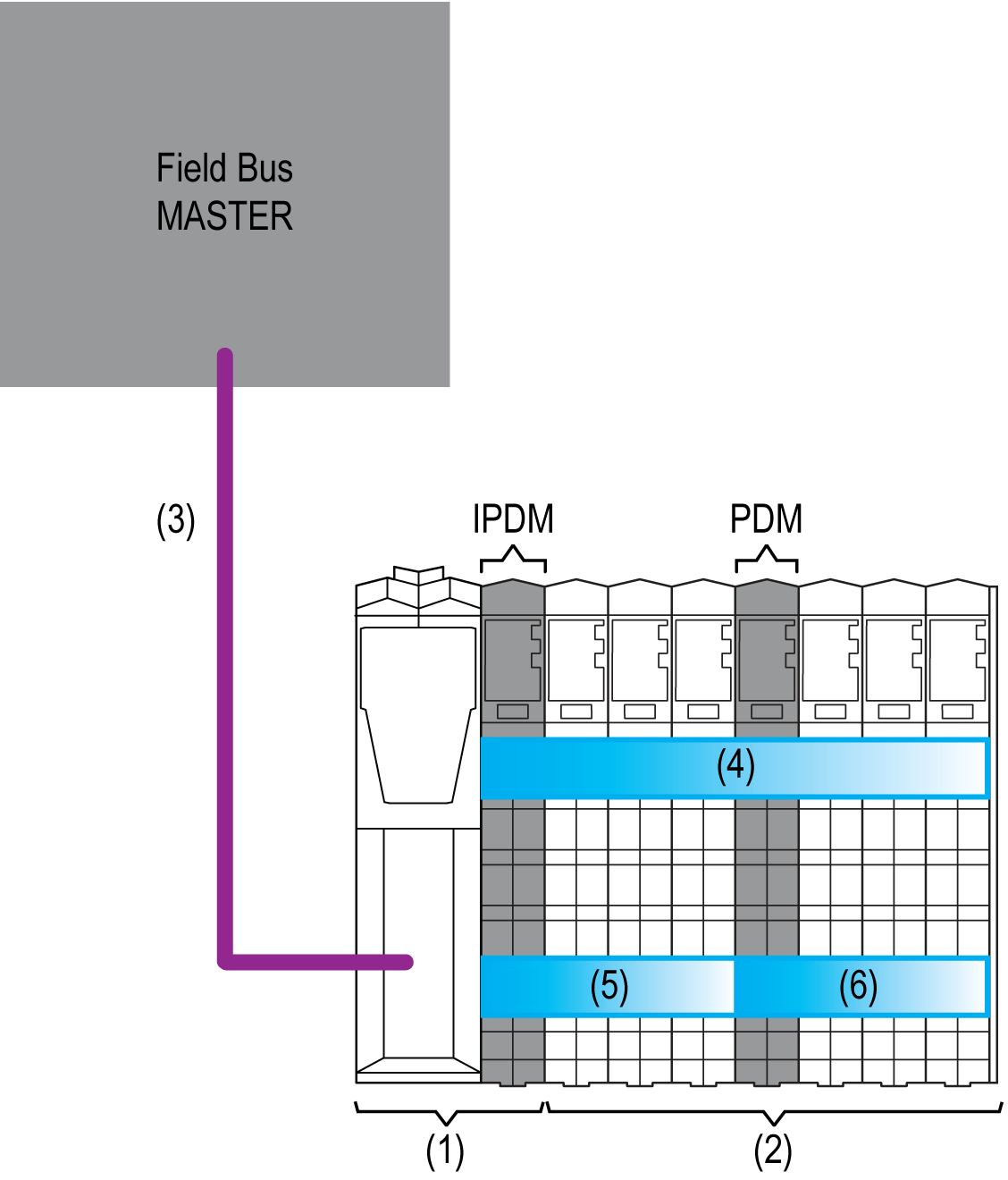

La seguente figura mostra una panoramica della distribuzione dell'alimentazione di una configurazione distribuita:
(1) Interfaccia del bus di campo
(2) Espansioni distribuite
(3) Cavo del bus di campo
(4) Bus di alimentazione TM5 della configurazione distribuita
(5...6) Segmenti di alimentazione I/O 24 Vdc
IPDM Modulo di distribuzione dell'alimentazione dell'interfaccia
PDM Modulo di distribuzione dell'alimentazione
Descrizione del segmento di alimentazione di I/O 24 Vdc
L'energia è distribuita agli ingressi e alle uscite del Sistema TM5 tramite il segmento di alimentazione di I/O 24 Vdc.
Il segmento di alimentazione di I/O 24 Vdc della configurazione locale inizia con il primo I/O standard integrato del controller e termina nel punto in cui è stato inserito un altro PDM nel Sistema TM5 o alla fine della configurazione.
Nella seguente tabella sono indicati il primo e l'ultimo dispositivo del segmento di alimentazione di I/O 24 Vdc:
|
Configurazione TM5 |
Inizio del segmento |
Fine del segmento |
|
|---|---|---|---|
|
Primo Segmento di alimentazione degli I/O 24 Vdc |
Il primo I/O standard integrato |
L'ultimo modulo di espansione o il primo PDM (da sinistra verso destra) della configurazione. |
|
|
Secondo Segmento di alimentazione degli I/O 24 Vdc |
Il primo PDM (da sinistra verso destra) della configurazione. |
L'ultimo modulo di espansione o il secondo PDM (da sinistra verso destra) della configurazione. |
|
|
... |
... |
... |
|
|
Primo Segmento di alimentazione degli I/O 24 Vdc |
Il modulo ricevitore. |
L'ultimo modulo di espansione remoto o il primo PDM (da sinistra verso destra) della configurazione. |
|
|
Secondo Segmento di alimentazione degli I/O 24 Vdc |
Il primo PDM (da sinistra verso destra) della configurazione. |
L'ultimo modulo di espansione o il secondo PDM (da sinistra verso destra) della configurazione. |
|
|
... |
... |
... |
|
|
Primo Segmento di alimentazione degli I/O 24 Vdc |
Il IPDM |
L'ultimo modulo di espansione remoto o il primo PDM (da sinistra verso destra) della configurazione. |
|
|
Secondo Segmento di alimentazione degli I/O 24 Vdc |
Il primo PDM (da sinistra verso destra) della configurazione. |
L'ultimo modulo di espansione o il secondo PDM (da sinistra verso destra) della configurazione. |
|
|
... |
... |
... |
|
Un segmento è un gruppo di moduli di espansione alimentati dallo stesso modulo di distribuzione dell'alimentazione.
L'alimentazione fornita al segmento di alimentazione di I/O 24 Vdc è assorbita dai moduli 24 Vdc che fanno parte di questo segmento.
Un nuovo segmento può essere formato con i seguenti scopi:
oSeparare gruppi di moduli. Ad esempio, un gruppo di ingressi separati da un gruppo di uscite.
oFornire l'alimentazione al segmento di alimentazione di I/O 24 Vdc (nel caso in cui l'energia del segmento precedente sia stata assorbita dagli altri moduli di I/O).
oFornire energia supplementare al bus di alimentazione TM5.
Descrizione del bus di alimentazione TM5
Il bus TM5 si compone di due parti:
oBus dati TM5
oBus di alimentazione TM5
Il bus di alimentazione TM5 distribuisce l'alimentazione per l'elettronica dei moduli di espansione di una configurazione locale, remota o distribuita. Se necessario, l'alimentazione sul TM5 può essere rinforzata aggiungendo PDMs specifici, in base al codice prodotto.
Nella seguente tabella sono indicati il primo e l'ultimo dispositivo del bus di alimentazione TM5:
|
Configurazione TM5 |
Inizio del bus di alimentazione |
Fine del bus di alimentazione |
|---|---|---|
|
Il primo I/O di espansione locale |
L'ultimo I/O di espansione locale o modulo trasmettitore |
|
|
Il modulo ricevitore. |
L'ultimo I/O di espansione remoto o modulo trasmettitore |
|
|
Il IPDM |
L'ultimo I/O di espansione distribuito o modulo trasmettitore |
NOTA: Il modulo trasmettitore TM5SBET1 deve essere l'ultimo modulo elettronico nella configurazione TM5 locale o remota che si vuole estendere.
Modulo di distribuzione dell'alimentazione del controller (CPDM, Controller Power Distribution Module)
Il modulo di distribuzione dell'alimentazione del controller (CPDM) collega il controller agli alimentatori 24 Vdc esterni e distribuisce l'energia ai diversi componenti del controller.
Tra l'altro, il CPDM collega:
oL'alimentazione esterna direttamente al segmento di alimentazione di I/O a 24 Vdc.
oL'alimentazione esterna all'alimentazione interna che genera l'energia distribuita sul bus di alimentazione TM5, ricavata dal collegamento di alimentazione principale a 24 Vdc.
La seguente tabella descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vdc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione del |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vdc |
Alimenta: ogli I/O standard integrati oi sensori e gli attuatori collegati agli I/O standard integrati oi moduli di espansione oi sensori e gli attuatori collegati ai moduli di espansione oi dispositivi esterni collegati ai moduli di distribuzione comune (CDM). |
|
Bus di alimentazione TM5 |
Alimenta l'elettronica delle sezioni di espansione (basi del bus e moduli di elettronica) della configurazione locale. |
Modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM)
Il modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM) è il collegamento tra l'interfaccia del bus di campo e gli alimentatori 24 Vdc esterni.
Insieme ad altre funzioni, il IPDM collega:
oL'alimentazione esterna direttamente al segmento di alimentazione di I/O a 24 Vdc.
oL'alimentazione esterna all'alimentazione interna che genera l'energia distribuita sul bus di alimentazione TM5, ricavata dal collegamento di alimentazione principale a 24 Vdc.
La seguente tabella descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vdc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione del |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vdc |
Alimenta: oi moduli di espansione distribuiti oi sensori e gli attuatori collegati ai moduli di espansione distribuiti oi dispositivi esterni collegati ai moduli di distribuzione comune (CDM) della configurazione distribuita. |
|
Bus di alimentazione TM5 |
Alimenta l'elettronica delle espansioni (basi del bus e moduli elettronici) della configurazione distribuita. |
Il TM5SBER2 integra un alimentatore elettronico che genera l'alimentazione distribuita dal bus di alimentazione TM5.
Collega inoltre l'alimentazione 24 Vdc esterna al segmento di alimentazione di I/O 24 Vdc.
La seguente tabella descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vdc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione del |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vdc |
Alimenta: oi moduli di espansione remoti oi sensori e gli attuatori collegati ai moduli di espansione remoti oi dispositivi esterni collegati ai moduli di distribuzione comune (CDM) della configurazione remota. |
|
Bus di alimentazione TM5 |
Alimenta l'elettronica delle espansioni (basi del bus e moduli elettronici). |
Modulo di distribuzione dell'alimentazione (PDM)
A seconda della configurazione TM5 e della corrente assorbita sul bus di alimentazione TM5 o sui segmenti di alimentazione di I/O 24 Vdc, potrebbe essere necessario aggiungere ulteriori PDMs per creare un altro segmento di alimentazione 24 Vdc e/o potenziare l'alimentazione verso le espansioni tramite il bus di alimentazione TM5.
La seguente tabella descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vdc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione del |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vdc |
Alimenta: oi moduli di espansione del segmento determinato dal PDM oi sensori e gli attuatori collegati ai moduli di espansione del segmento determinato dal PDM oi dispositivi esterni collegati ai moduli di distribuzione comuni (CDM) nel segmento determinato dal PDM. |
|
Bus di alimentazione TM5 (dipende dai codici prodotto del PDM) |
Alimenta l'elettronica delle espansioni (basi del bus e moduli elettronici) della configurazione ampliata. |
Alimentazione del segmento di alimentazione di I/O 24 Vdc e del bus di alimentazione TM5
Sistema di alimentazione TM5 - Descrizione della distribuzione dell'alimentazione, Alimentazione per il segmento di alimentazione I/O 24 Vdc e il bus di alimentazione TM5:
|
Apparecchiatura |
Corrente max. distribuita sul segmento di alimentazione di I/O 24 Vdc |
Corrente fornita al bus di alimentazione TM5 |
||
|---|---|---|---|---|
|
Funzione |
Codice prodotto |
Da - 10 a 55 °C (14...131°F) |
55 - 60 °C (131...140 °F) |
|
|
CPDM |
– |
10 A |
400 mA |
400 mA |
|
Modulo ricevitore |
TM5SBER2 |
10 A |
1156 mA |
750 mA |
|
PDM |
TM5SPS1 |
10 A |
No |
No |
|
TM5SPS1F |
6.3 A |
No |
No |
|
|
TM5SPS2 |
10 A |
1136 mA |
740 mA |
|
|
TM5SPS2F |
6.3 A |
1136 mA |
740 mA |
|
|
IPDM |
TM5SPS3 |
10 A |
750 mA |
500 mA |
