M218 系统架构

简介

M218 系统是一体型控制系统，可提供具有优化配置和可扩展架构的一体化解决方案。

架构示例

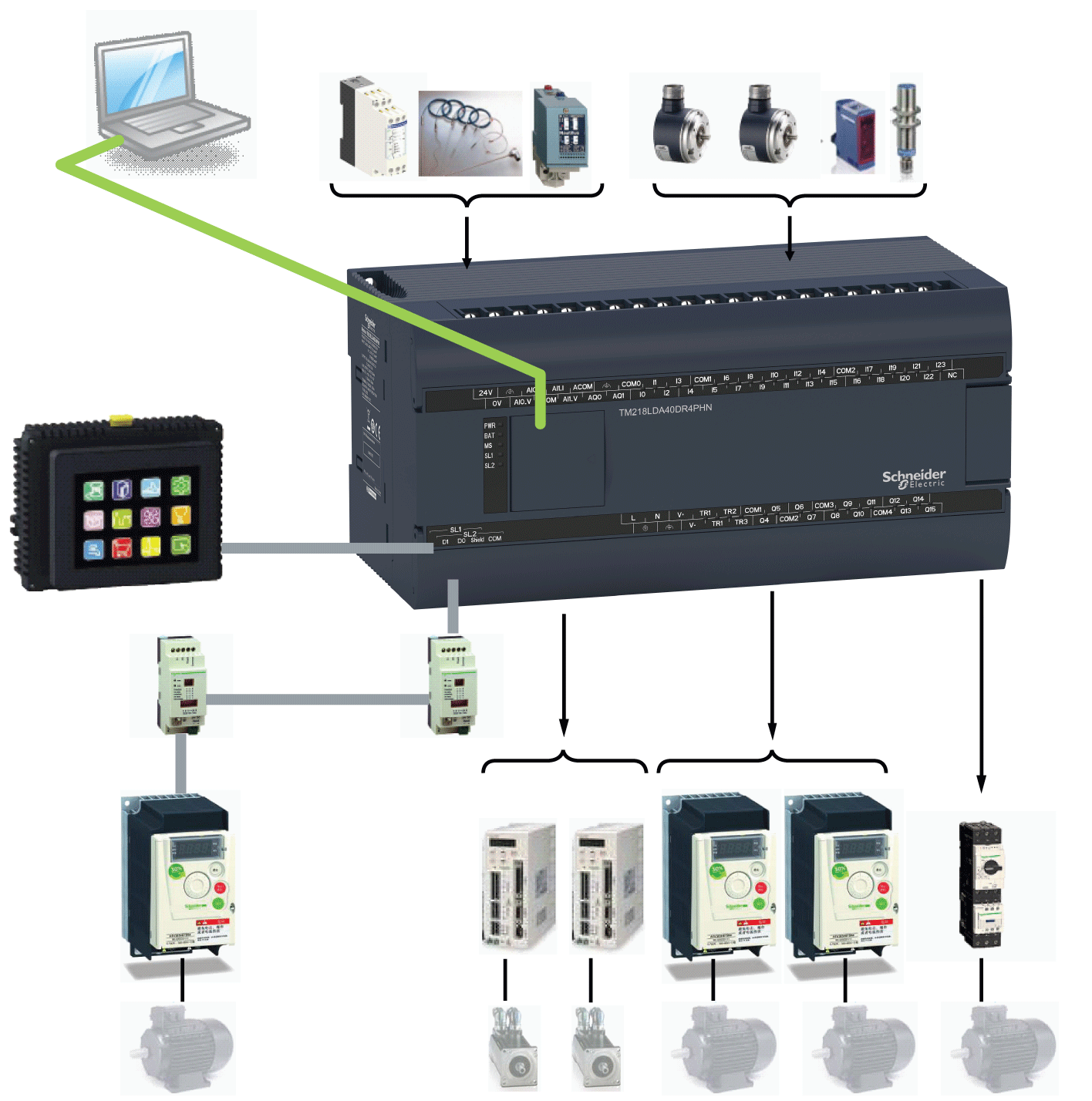

下图提供硬件环境中的 Modicon M218 Logic Controller 示例：





M218 系统架构

可通过以下各项的关联获得优化配置和灵活性：

oTM2...N I/O 扩展模块

o附件 TM2DOCKN 适配器模块，用于连接 TM2 和 TM3 I/O 扩展模块

oTM2 数字量 I/O 扩展模块

oTM2 模拟量 I/O 扩展模块

oTM3 数字量 I/O 扩展模块

oTM3 模拟量 I/O 扩展模块

oTM3R 混合 I/O 扩展模块

由应用程序要求确定 M218 系统的架构。

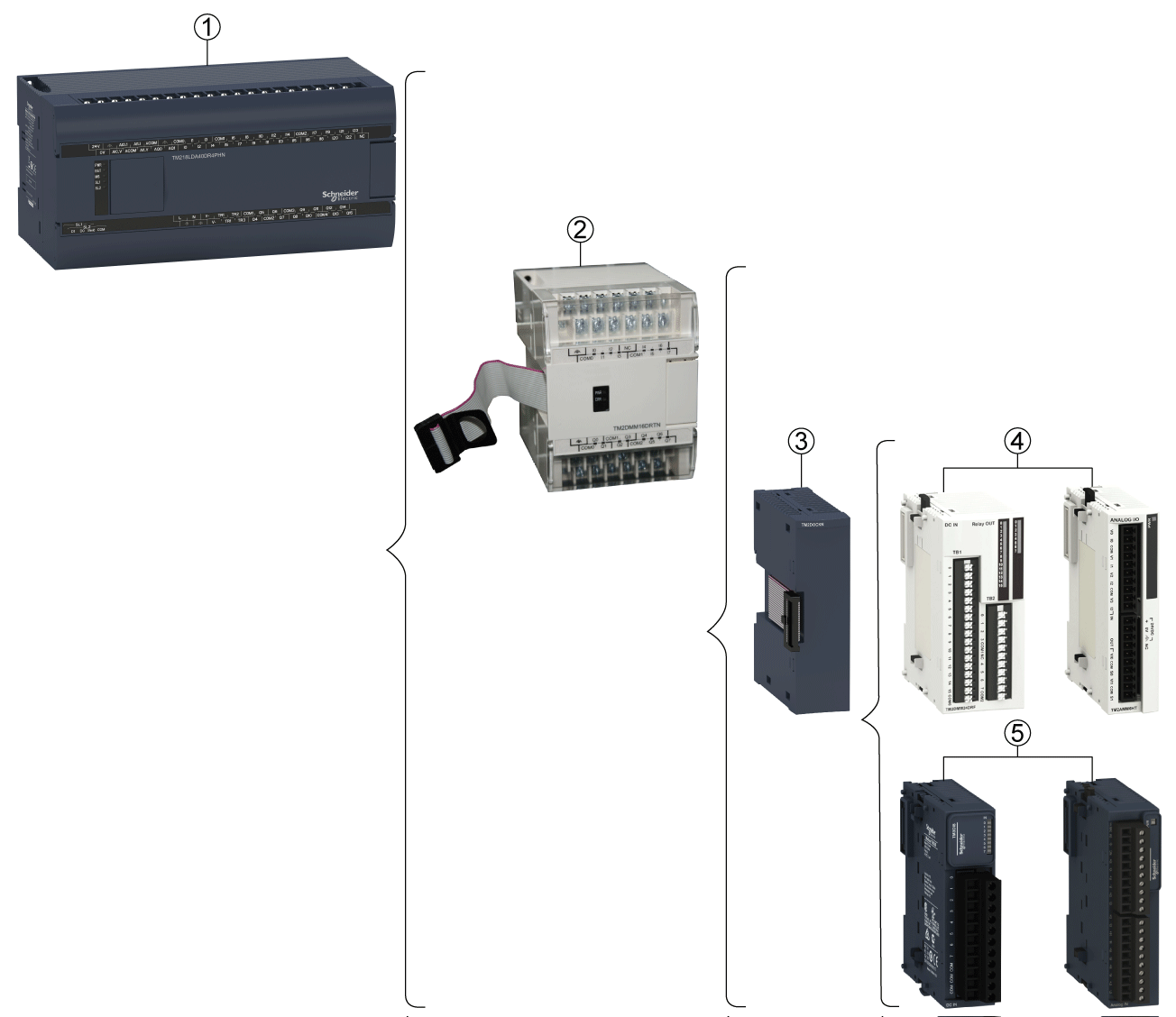

下图显示了 M218 系统的组件：



1   M218 控制器

2   TM2...N 扩展 I/O 模块

3   TM2 适配器模块 TM2DOCKN

4   TM2 数字量或模拟量扩展模块

5   TM3 数字量或模拟量扩展模块

注意： 在使用 M218 控制器的情况下，不需要在 TM3 模块前放置 TM2 模块。在使用 TM2DOCKN 适配器模块后，TM2 和 TM3 模块的位置可以混用。
