Programmierung

Überblick

Der Typ Main (Haupt) wird immer von einem HSCMain_TM3-Funktionsbaustein verwaltet.

HINWEIS: Beim Build wird ein Fehler erkannt, wenn der Funktionsbaustein HSCMain_TM3 zur Verwaltung eines anderen HSC-Typs verwendet wird.

Hinzufügen eines HSCMain-Funktionsbausteins

Schritt	Beschreibung
1	Wählen Sie die Registerkarte Bibliotheken im Softwarekatalog aus und klicken Sie auf Bibliotheken. Wählen Sie Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3 in der Liste aus.
2	Ziehen und legen Sie das Element im Fenster POU ab.
3	Bearbeiten Sie den Standard-Instanznamen des Typs Main, sodass dieser mit dem Instanznamen des im Konfigurationsfenster definierten Zählerfunktionsbausteins übereinstimmt.

Schritt

Beschreibung

1

Wählen Sie die Registerkarte Bibliotheken im Softwarekatalog aus und klicken Sie auf Bibliotheken.

Wählen Sie Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3 in der Liste aus.

2

Ziehen und legen Sie das Element im Fenster POU ab.

3

Bearbeiten Sie den Standard-Instanznamen des Typs Main, sodass dieser mit dem Instanznamen des im Konfigurationsfenster definierten Zählerfunktionsbausteins übereinstimmt.

Verwendung der E/A-Variablen

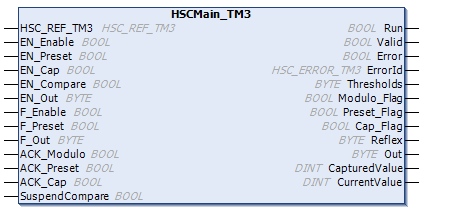

Die nachstehenden Tabellen beschreiben die Verwendung der verschiedenen Pins des Funktionsbausteins im Modus Frequenzmesser.

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingang	Typ	Beschreibung
`HSC_REF_TM3`	`HSC_REF_TM3`	Verweis auf die HSC-Instanz.
`EN_Enable`	`BOOL`	Wenn `TRUE` und bei konfiguriertem EN-Eingang wird die Aktivierung des Zählers über den Aktivierungseingang (Enable) autorisiert.
`EN_Preset`	`BOOL`	Nicht verwendet.
`EN_Cap`	`BOOL`	Nicht verwendet.
`EN_Compare`	`BOOL`	Nicht verwendet.
`EN_Out`	`BYTE`	Nicht verwendet.
`F_Enable`	`BOOL`	`TRUE` = Der Zähler wird aktiviert, und Impulse am Zählereingang werden berücksichtigt.
`F_Preset`	`BOOL`	An der steigenden Flanke wird der interne Zeitgeber relativ zu der Zeitbasis neu gestartet. Der Istwert (`CurrentValue`) wird nicht konvertiert.
`F_Out`	`BYTE`	Nicht verwendet.
`ACK_Modulo`	`BOOL`	Nicht verwendet.
`ACK_Preset`	`BOOL`	An der steigenden Flanke erfolgt das Zurücksetzen von `Preset_Flag`.
`ACK_Cap`	`BOOL`	Nicht verwendet.
`SuspendCompare`	`BOOL`	Nicht verwendet

In der nachstehenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgänge	Typ	Kommentar
`Run`	`BOOL`	`TRUE` = Der Zähler ist aktiviert.
`Valid`	`BOOL`	Wird auf `TRUE` gesetzt, wenn der Istwert (`CurrentValue`) gültig ist.
`Error`	`BOOL`	`TRUE`: Gibt an, dass ein Fehler erkannt wurde.
`ErrorId`	`HSC_ERROR_TM3`	Gibt den Wert des erkannten Fehlers an. Siehe die Enumeration `HSC_ERROR_TM3`.
`Thresholds`	`BYTE`	Nicht verwendet.
`Modulo_Flag`	`BOOL`	Nicht verwendet.
`Preset_Flag`	`BOOL`	Wird durch die Voreinstellung des Zählers auf 1 gesetzt.
`Cap_Flag`	`BOOL`	Nicht verwendet.
`Reflex`	`BYTE`	Nicht verwendet.
`Out`	`BYTE`	Nicht verwendet.
`CapturedValue`	`DINT`	Nicht verwendet.
`CurrentValue`	`DINT`	Der Wert des Zählers.
