Remplacement de la poulie de courroie crantée

Conditions requises

Pour retirer la poulie de courroie crantée, vous avez besoin des outils suivants :

oJeu de clés à six pans

NOTE : N'utilisez pas de clés hexagonales à tête sphérique. Un couple excessif peut casser la tête spérique, ce qui rend l'extraction de la vis difficile.

Pour les pièces appropriées, reportez-vous à la section Equipements et accessoires de rechange.

Présentation de la procédure

Effectuez les procédures suivantes pour remplacer la poulie de courroie crantée :

oPréparation du remplacement de la poulie de courroie crantée

oDémontage de la poulie de courroie crantée

oMontage de la poulie de courroie crantée

Préparation du remplacement de la poulie de courroie crantée

Etape	Action
1	Retirez les éléments suivants en fonction de la configuration de l'axe : oExtension d'arbre oMoteur et/ou réducteur oCouplage élastomère
2	Le cas échéant, retirez la bande de recouvrement et les déviateurs de bande.
3	Retirez la courroie crantée.

Etape

Action

Retirez les éléments suivants en fonction de la configuration de l'axe :

oExtension d'arbre

oMoteur et/ou réducteur

oCouplage élastomère

Le cas échéant, retirez la bande de recouvrement et les déviateurs de bande.

Retirez la courroie crantée.

Démontage de la poulie de courroie crantée

Etape	Action

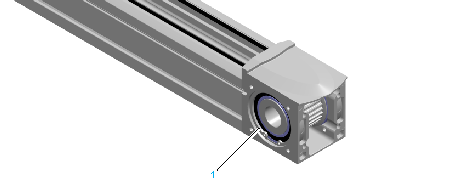

1	Retirez le circlip (1) d'un côté du bloc d'extrémité.

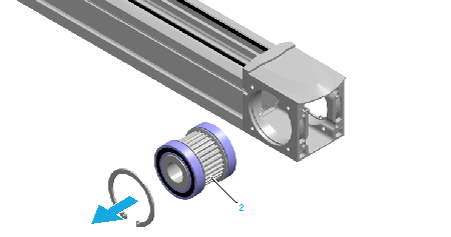

2	Retirez en bloc la poulie de courroie crantée avec son roulement (2).

Etape

Action

Retirez le circlip (1) d'un côté du bloc d'extrémité.

Retirez en bloc la poulie de courroie crantée avec son roulement (2).

Montage de la poulie de courroie crantée

Etape	Action

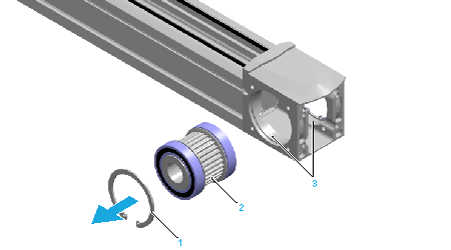

1	Nettoyez les deux sièges de roulement du bloc d'extrémité (3).
2	Insérez la nouvelle poulie de courroie crantée avec son roulement (2).
3	Montez le circlip (1).
4	Montez la courroie crantée.
5	Le cas échéant, montez la bande de recouvrement.
6	Le cas échéant, montez l'extension d'arbre.
7	Le cas échéant, montez le moteur et/ou le réducteur.
