Lexium 62 Power Supply
Présentation
|
Produit |
Description |
|---|---|
|

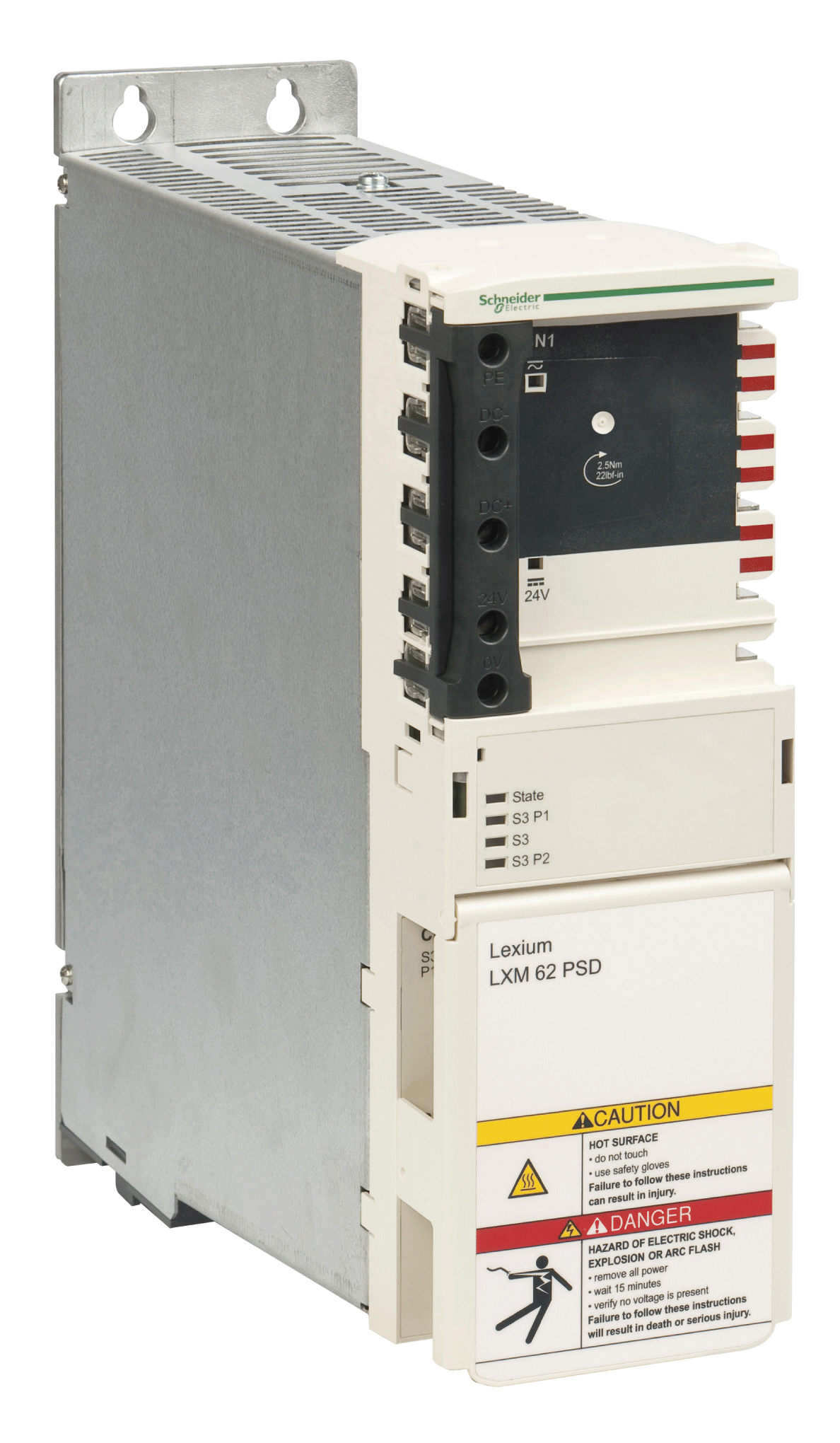

Le module central Lexium 62 Power Supply, avec bus CC commun, fournit l'alimentation nécessaire aux servo-variateurs Lexium 62. Pour plus d'informations, reportez-vous à : |
Code de désignation
|
Pos. |
Signification |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Gamme de produits |
LXM = Lexium |
||||||||
|
Taille |
62 = Lexium 62 |
||||||||
|
Type |
P = Module d'alimentation |
||||||||
|
Courant de crête |
D84 = 84 A D20 = 20 A |
||||||||
|
Variantes |
A = Module d'alimentation |
||||||||
|
Options |
1 = 1 ou 3 phases x 208...480 VCA |
||||||||
|
Version matérielle |
1 |
||||||||
|
Interne |
0 = Production série |
||||||||
|
Client |
00 = Standard |
||||||||
|
Code de désignation (exemple) |
LXM |
62 |
P |
D84 |
A |
1 |
1 |
0 |
00 |
Plaque signalétique technique
La plaque signalétique technique est située sur le côté du boîtier.
|
Libellé |
Signification |
|---|---|
|
LXM62PDxxxxxxxx |
Référence commerciale |
|
Input ac/dc |
Tension d'entrée et/ou courant d'entrée (valeur assignée et/ou valeur de crête par entrée) |
|
Output dc |
Tension de sortie et courant de sortie (valeur assignée et/ou valeur de crête par sortie) |
|
Control Voltage |
Tension de contrôle d'entrée et courant de contrôle d'entrée |
|
Multiple rated equipment, see instruction manual |
Les différents agencements de câblage et les possibilités correspondantes sont décrits dans le manuel d'instruction. |
|
Short Circuit Current Rating |
Niveau maximal de courant de court-circuit |
|
IP20 |
Degré de protection contre la pénétration de corps étrangers |
|
Country of origin |
Pays de fabrication |
|
Schneider Electric |
Fabricant |
|
Symboles |
Cette section présente les symboles des déclarations et certifications |
Plaque signalétique logistique
La plaque signalétique technique est située sur le dessus du boîtier.
|
Libellé |
Signification |
|---|---|
|
RS:01 |
Version matérielle |
|
LXM62PDxxxxxxxx |
Référence commerciale |
|
dd.mm.yyyy |
Date de fabrication |
|
2528044067 |
Numéro de série (également disponible dans le code-barres) |
|
Power Supply |
Gamme de produits |
