HSCGetParam_TM3 : renvoie les paramètres de HSC

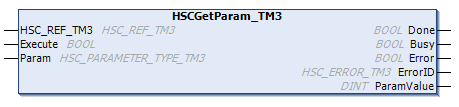

Description du bloc fonction

Ce bloc fonction renvoie la valeur d'un paramètre d'une fonction HSC.

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Ce tableau décrit les variables d'entrée :

Entrées	Type	Commentaire
`HSC_REF_TM3`	`HSC_REF_TM3`	Référence de l'instance de compteur rapide. Ne doit pas être modifiée pendant l'exécution du bloc fonction.
`Execute`	`BOOL`	Lors d'un front montant, lance l'exécution du bloc fonction. Sur le front descendant, réinitialise les sorties du bloc fonction à la fin de son exécution.
`Param`	`HSC_PARAMETER_TYPE_TM3`	Paramètre à lire.

Entrées

Type

Commentaire

HSC_REF_TM3

Référence de l'instance de compteur rapide.

Ne doit pas être modifiée pendant l'exécution du bloc fonction.

Execute

BOOL

Lors d'un front montant, lance l'exécution du bloc fonction.

Sur le front descendant, réinitialise les sorties du bloc fonction à la fin de son exécution.

Param

Paramètre à lire.

Le tableau suivant décrit les variables de sortie :

Sorties	Type	Commentaire
`Done`	`BOOL`	`TRUE` = indique que `ParamValue` est valide. L'exécution du bloc fonction est terminée.
`Busy`	`BOOL`	`TRUE` = indique que l'exécution du bloc fonction est en cours.
`Error`	`BOOL`	`TRUE` = indique qu'une erreur a été détectée. L'exécution du bloc fonction est terminée.
`ErrorID`	`HSC_ERROR_TM3`	Indique la valeur de l'erreur détectée.
`ParamValue`	`DINT`	Valeur du paramètre lu.

NOTE : Pour plus d'informations sur les broches Execute, Done et Busy, reportez-vous à la rubrique Informations générales sur la gestion des blocs fonction d'administration.

Étape	Description
1	Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques. Sélectionnez Interne > IODrivers > TM3 HSC > Administration > HSCGetParam_TM3 dans la liste, puis faites glisser l'élément vers la fenêtre POU.
2	Définissez la valeur de l'entrée HSC_REF_TM3 sur le nom d'instance du compteur HSC.

Étape

Description

1

Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques.

Sélectionnez Interne > IODrivers > TM3 HSC > Administration > HSCGetParam_TM3 dans la liste, puis faites glisser l'élément vers la fenêtre POU.

2

Définissez la valeur de l'entrée HSC_REF_TM3 sur le nom d'instance du compteur HSC.
