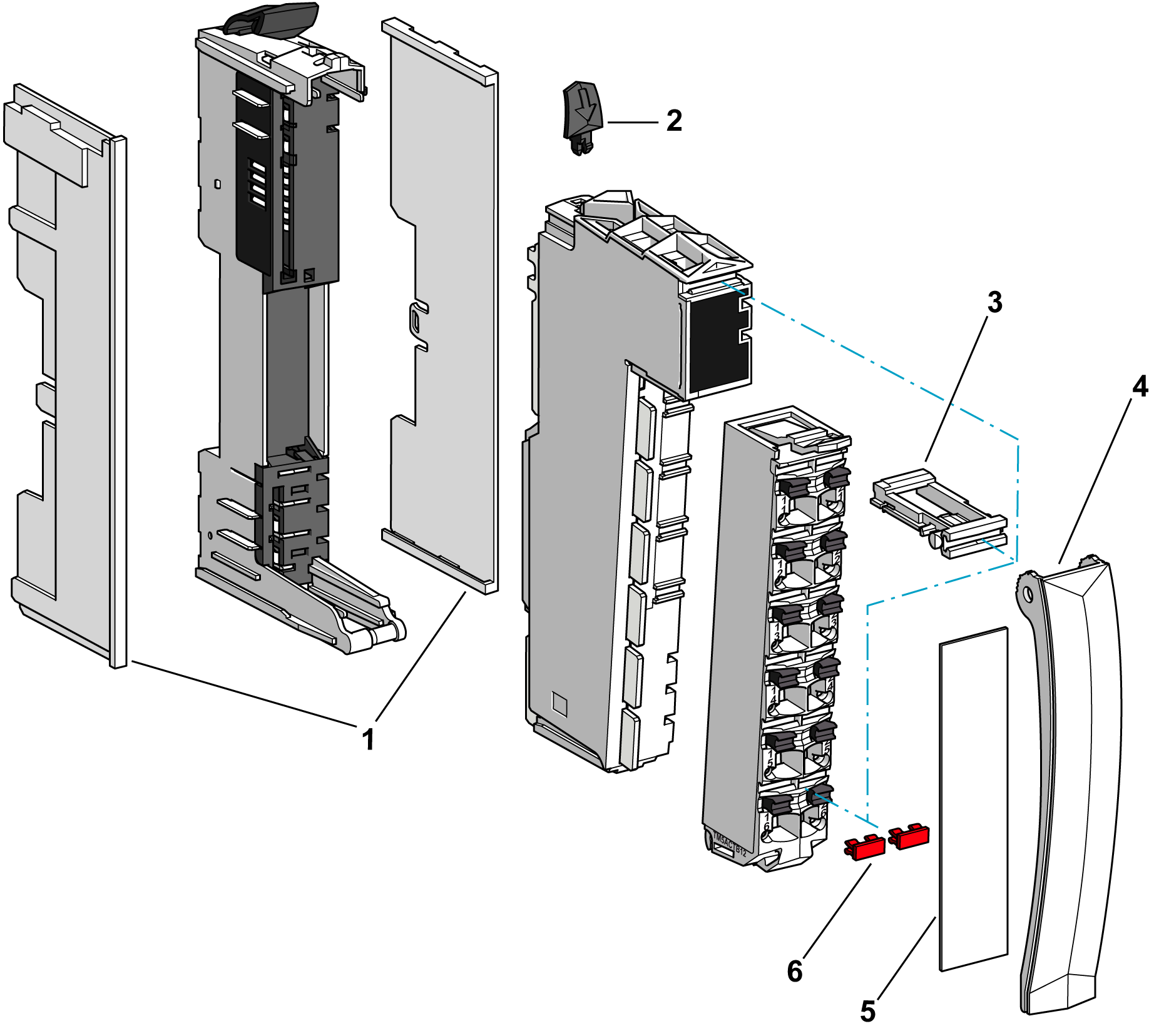

Il TM5 ha i seguenti accessori:
1 Piastre di bloccaggio della base del bus sinistra e destra
2 Graffa di fissaggio del modulo elettronico
3 Graffa di fissaggio della morsettiera
4 Portaetichette per il testo normale
5 Strisce di identificazione
6 Etichetta
NOTA: il controller è fornito con la piastra di bloccaggio della base del bus destra.

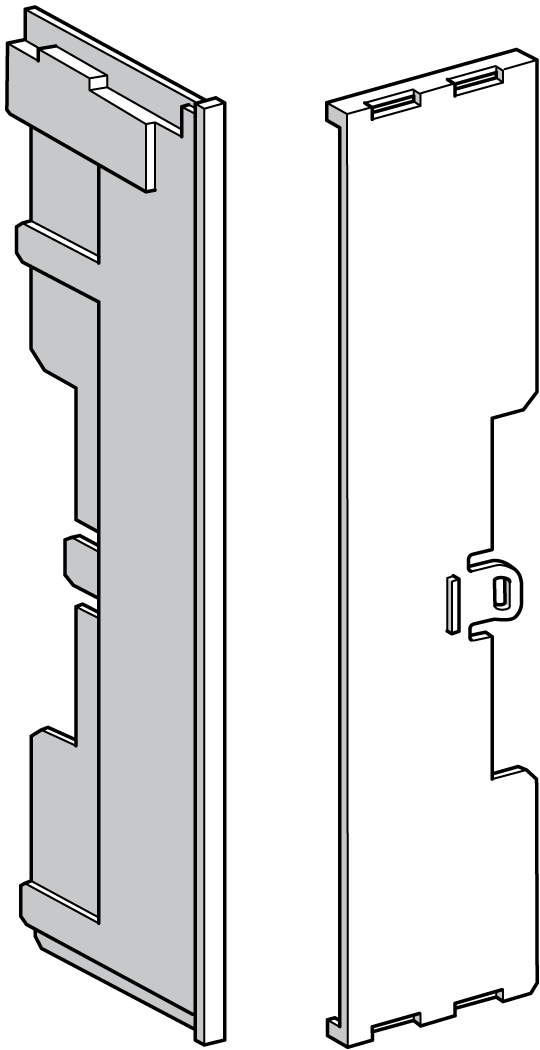

Piastra di bloccaggio della base del bus
La piastra di bloccaggio della base del bus permette di proteggere i contatti esposti del bus TM5 sulla parte destra e/o sinistra della configurazione del sistema TM5:
|
Codice prodotto |
Descrizione |
|
|---|---|---|
|
TM5ACLPL10 |
10 piastre di fissaggio della base del bus a sinistra |
|
|
TM5ACLPR10 |
10 piastre di fissaggio della base del bus a destra |
|
Per evitare danni all'installazione del TM5 provocati da cariche elettrostatiche è necessario utilizzare la piastra di bloccaggio della base del bus.
|
AVVISO |
|
SCARICHE ELETTROSTATICHE |
|
oInstallare una piastra di fissaggio destra per la base del bus sulla sezione più a destra di tutte le configurazioni. oInstallare una piastra di bloccaggio della base del bus sinistra sul primo slice di tutte le configurazioni remote. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |

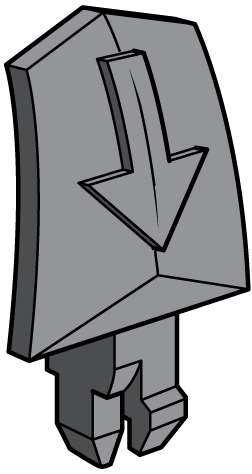

Graffa di fissaggio del modulo elettronico
La graffa di fissaggio permette di fissare saldamente il modulo elettronico alla base del bus:
|
Codice prodotto |
Descrizione |
|---|---|
|
TM5ACADL100 |
Graffa di fissaggio (x100)
|

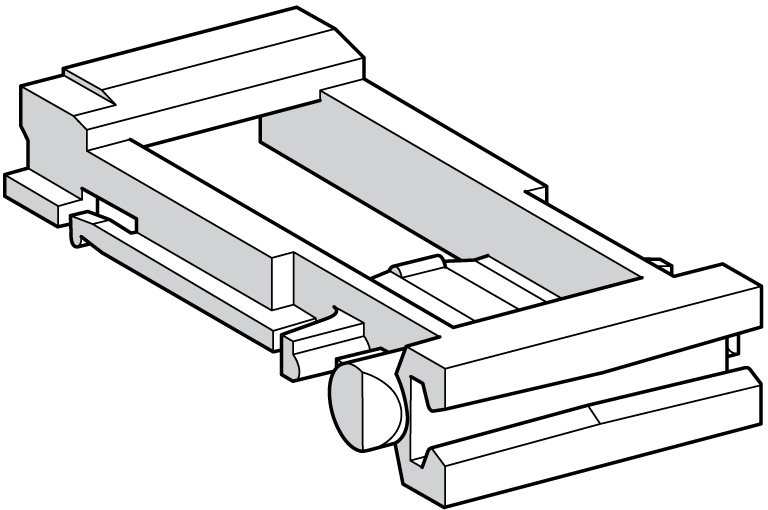

Graffa di fissaggio della morsettiera
La graffa di fissaggio della morsettiera permette di fissare la morsettiera al modulo elettronico:
|
Codice prodotto |
Descrizione |
|---|---|
|
TM5ACTLC100 |
Graffa di fissaggio della morsettiera (x100)
|

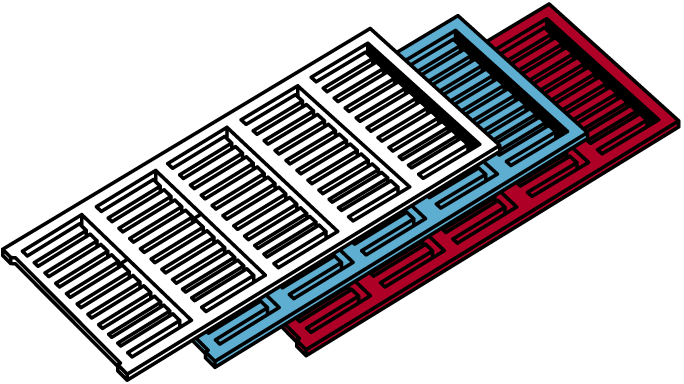

Etichette e tool di etichettatura
Le etichette consentono di:
La tabella seguente riporta i codici prodotto delle tre etichette colorate:
|
Codice prodotto |
Descrizione |
|
|---|---|---|
|
TM5ACLITW1 |
Etichette bianche, per 16 moduli |
|
|
TM5ACLITR1 |
Etichette rosse, per 16 moduli |
|
|
TM5ACLITB1 |
Etichette blu, per 16 moduli |
|

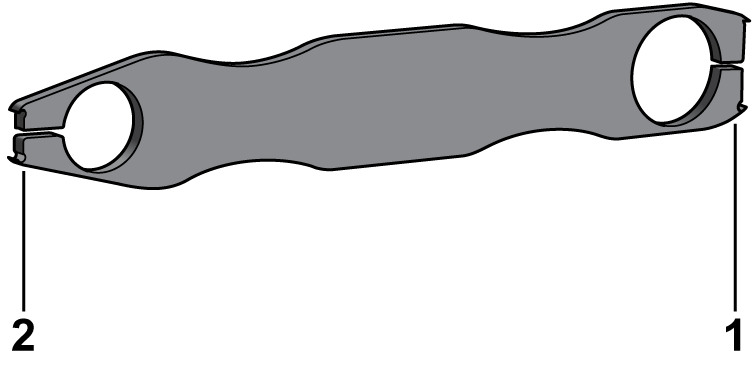

Per installare le etichette e il sistema di codifica tra i connettori e i moduli elettronici è necessario il seguente tool di etichettatura:
|
Codice prodotto |
Descrizione |
|---|---|
|
TM5ACLT1 |
Tool di etichettatura per l'inserimento delle etichette
1 Taglierine a doppia larghezza 2 Taglierine a larghezza semplice |

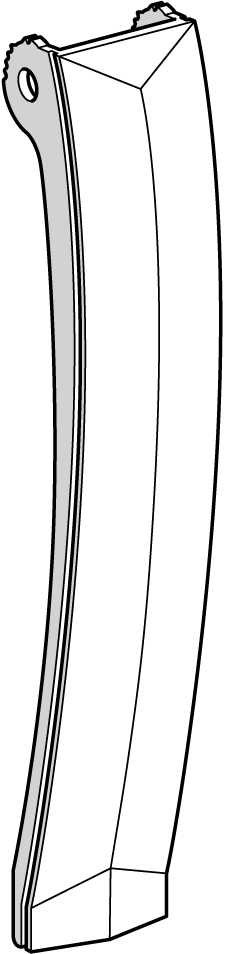

Portaetichette per testo normale
Per l'etichettatura è possibile utilizzare, oltre alle etichette, il portaetichette per testo normale. Il portaetichette è fissato alla graffa di fissaggio della morsettiera:
|
Codice prodotto |
Descrizione |
|
|---|---|---|
|
TM5ACTCH100 |
Portaetichette per testo normale (x100) |
|
|
TM5ACTLS100 |
Striscia di identificazione per portaetichette (x100) |
|
Cavo di espansione del bus TM5
Il cavo di espansione del bus TM5 è utilizzato tra i moduli trasmettitori e ricevitori per il bus di dati TM5:
|
Codice prodotto |
Descrizione |
|---|---|
|
TCSXCNNXNX100 |
Cavo Expansion bus 100 m (328 ft)
|
Per i collegamenti, consultare Modicon TM5 - Moduli trasmettitori e ricevitori - Guida hardware.

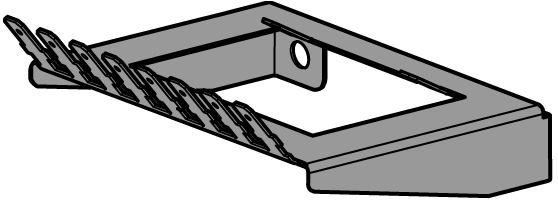

Piastra di messa a terra TM2XMTGB
La piastra di messa a terra TM2XMTGB è un accessorio utilizzato in fase di realizzazione della messa a terra del TM5 dell'installazione del Sistema TM5:
|
Codice prodotto |
Descrizione |
|---|---|
|
TM2XMTGB |
Piastra di messa a terra
|
|
|
|
SCOLLEGAMENTO ACCIDENTALE DALLA MESSA A TERRA DI PROTEZIONE (PE) |
|
oNon utilizzare la barra di messa a terra TM2XMTGB per realizzare una messa a terra di protezione (PE). oLa barra di messa a terra TM2XMTGB deve garantire solo la messa a terra funzionale (FE). |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
