Modbus TCP设置

概述

一旦设备已添加到协议管理器，应使用其网络管理器或以太网服务选项卡来编辑网络规划。

要配置在 Modbus TCP IOScanner 上添加的预定义从站设备，请执行以下步骤：

步骤	操作

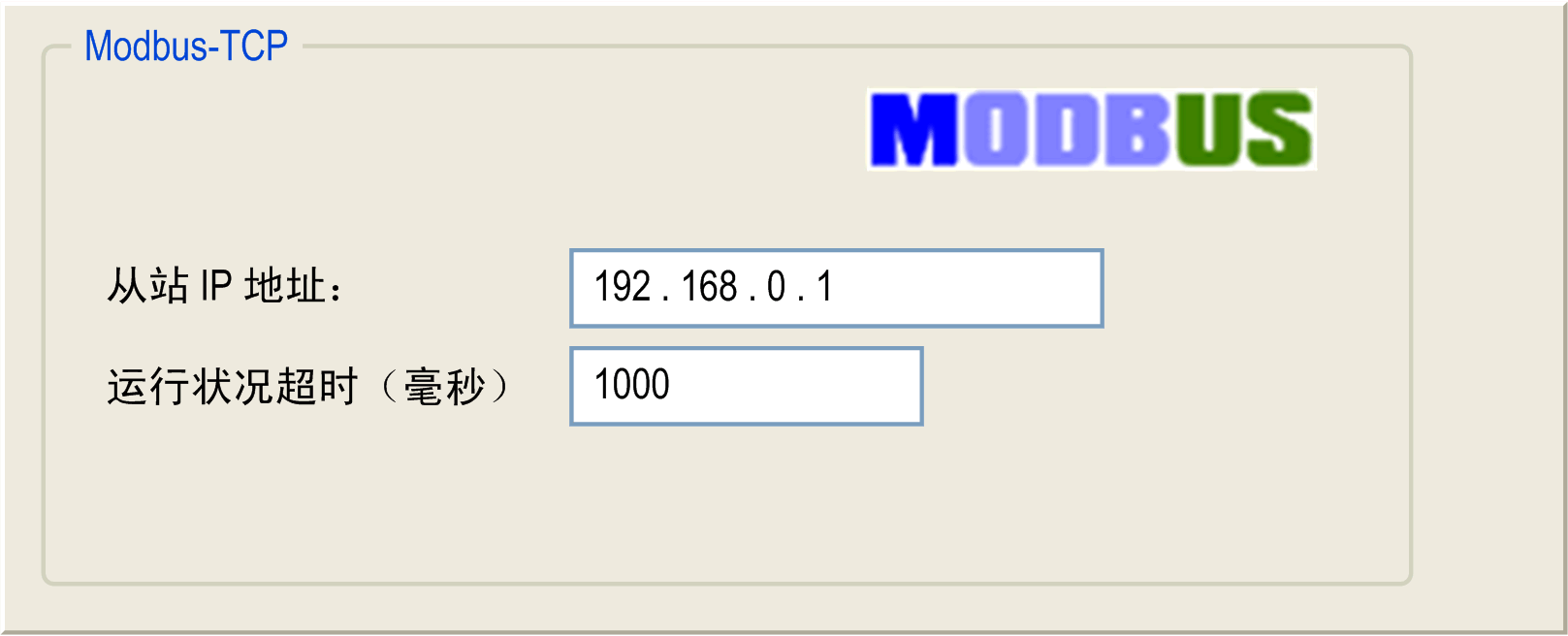

1	在设备树中，双击 Modbus TCP 从站设备节点。结果：将显示配置窗口：
2	输入从站 IP 地址值。地址设置值与协议管理器中定义的值相同。
3	输入运行状况超时（毫秒）值（缺省值为 1000）。该值表示 Modbus TCP IOScanner 的请求和来自从站的响应之间的延迟（毫秒）。当运行状况超时结束时，关联的运行状况位值变为 0。运行状况位值可以在 IOScanner I/O 映射选项卡中或通过 Web 服务器显示。运行状况超时适用于从站设备的通道。
4	对于包含高级设置的设备，可能需要一些其他设置：重复频率（毫秒）：以毫秒表达的时间值。这表示两次发送请求之间的延迟。该值必须小于运行状况超时（毫秒）。单元 ID：Modbus TCP 从站设备的单元 ID（缺省值为 255）。请参阅设备类型管理器用户指南。
