端子块的主要功能有：
o使用弹簧夹推入技术接线，无需工具
o简单的按钮导线释放
o可以对每个端子打标
o还可以进行纯文本标记
o用于标准探测器的测试访问
o可以自定义编码

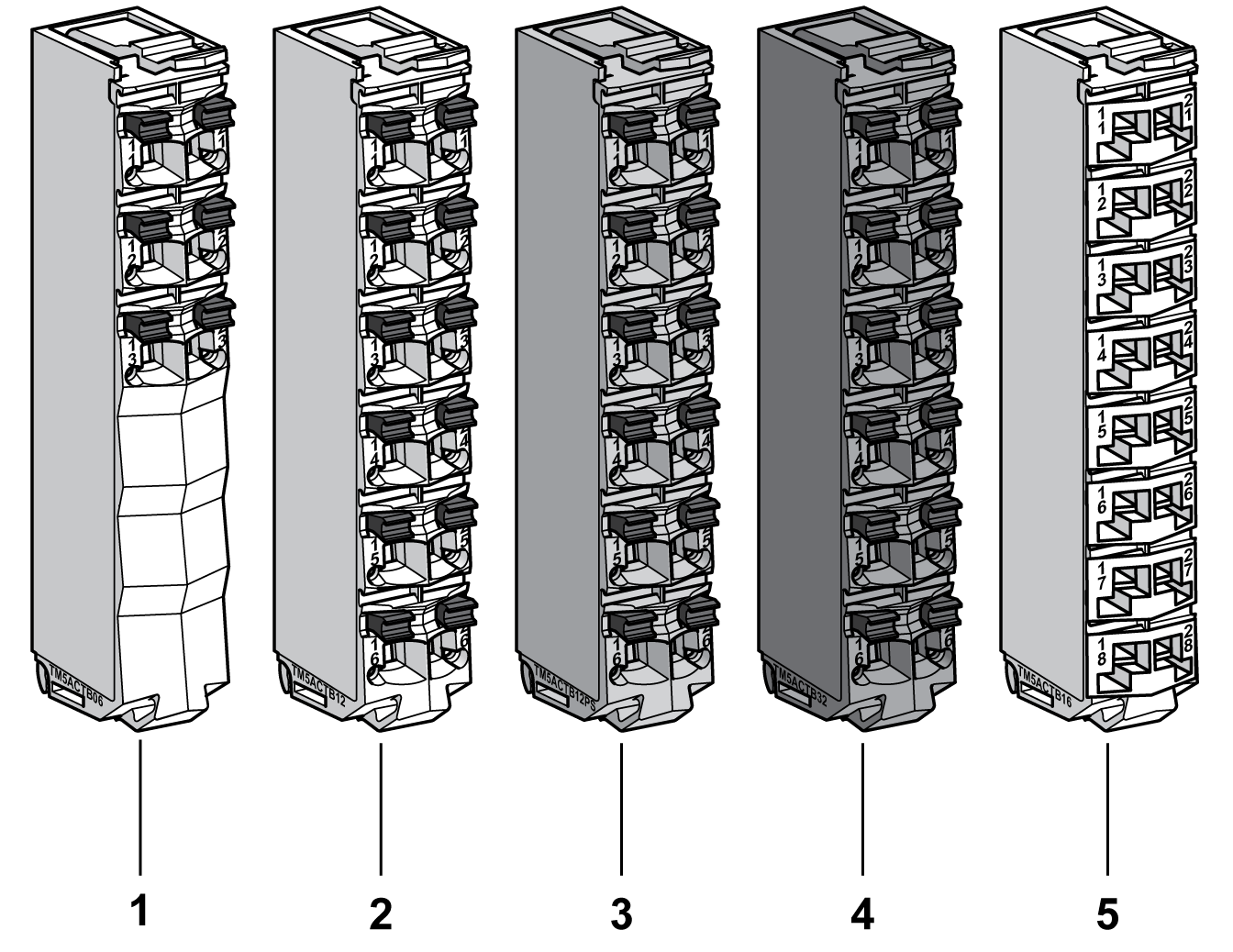

下图显示 TM5 系统 端子块：
|
编号 |
型号 |
描述 |
颜色 |
|---|---|---|---|
|
1 |
TM5ACTB06 |
针对 24 Vdc I/O 模块和 TM5SBET1 发射器模块设计的 6 针端子块。 |
白色 |
|
2 |
TM5ACTB12 |
针对 24 Vdc I/O 模块、公共配电模块 (CDM) 和发射器模块设计的 12 针端子块。 |
白色 |
|
3 |
TM5ACTB12PS |
针对 24 Vdc 配电模块 (PDM)、24 Vdc 接口配电模块 (IPDM) 和接收器模块设计的 12 针端子块。 |
灰色 |
|
4 |
TM5ACTB32 |
针对 AC 和 I/O 继电器模块设计的 12 针端子块。 |
黑色 |
|
5 |
TM5ACTB16 |
针对 24 Vdc I/O 模块、公共配电模块 (CDM) 和发射器模块设计的 16 针端子块。 |
白色 |
一个片段只能由一种颜色组成。例如，灰色总线基板只应与灰色电子模块和灰色端子台组装在一起。不过，仅凭颜色是不足以证明兼容性的；应始终确认片段组件的功能也相匹配。
|
|
|
不兼容组件会造成电击或电弧危险 |
|
o不要将某个片段中具有不同颜色的组件关联在一起。 o安装前，请始终使用本手册中的关联表来确认片段组件和模块的兼容性。 o确认相应的电子模块上安装了正确的端子排（至少颜色匹配且端子数量正确）。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
|
|
|
火灾危险 |
|
仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
|
|
|
意外的设备操作 |
|
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下表显示 TM5 系统 端子块的技术数据，另请参阅环境特性：
|
一般特性 |
||
|---|---|---|
|
端子类型 |
弹簧夹推入端子 |
|
|
触点电阻 |
≤ 5 mΩ |
|
|
最大电压1 |
300 V |
|
|
电流1 |
每个连接器最大为 10 A |
|
|
重量 |
TM5ACTB06 |
16 克（0.6 盎司） |
|
TM5ACTB12 TM5ACTB12PS TM5ACTB16 TM5ACTB32 |
20 克（0.7 盎司） |
|
|
连接横截面积： |
||
|
实心线线路 |
0.08 mm²...2.5 mm² (AWG 28...14) or 0.08 mm²...1.5 mm² (AWG 28...16)3 |
|
|
细线线路 |
0.25 mm²...2.5 mm² (AWG 24...14) or 0.25 mm²...1.5 mm² (AWG 24...16)3 |
|
|
带有导线电缆端 |
0.25 mm²...1.5 mm² (AWG 24...16) or 0.25 mm²...0.75 mm² (AWG 24...20)3 |
|
|
带有双线电缆端2 |
2 x 0.25...2 x 0.75 mm² (AWG 2 x 24...2 x 18) |
|
|
导线 |
遵循接线规则。 |
|
|
注： 1 连接的电压和电流取决于关联的 I/O 电子模块。 2 不适用于 TM5ACTB16。 3 仅适用于 TM5ACTB16。 |
||
|
|
|
接线松动会造成电击 |
|
除非使用双线电缆头（金属包头），否则，请勿在端子排的每个连接器上插入多根导线。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
TM5 系统 总线基板设计为是最多可耐受 50 个电子模块插入/拔下循环。
注意： 如果从总线基板上插入和拔下电子模块的次数超过了 50 次，则电子模块到总线基板触点的完好性可能会降低。请确保已了解电子模块的交换历史记录。
