TM3TI8T / TM3TI8TG

简介

TM3TI8T（螺钉端子块）/TM3TI8TG（卡簧端子块）扩展模块具有 8 个 16 位分辨率的模拟量输入通道。

通道输入类型有：

有关各种输入类型产生的诊断代码的信息，请参阅模拟量 I/0 模块诊断。

有关详细的硬件信息，请参阅 TM3TI8T / TM3TI8TG。

注：

如果您已物理连接电压信号的模拟量通道，并在 EcoStruxure Machine Expert 中将此通道配置用于电流信号，则可能会损坏模拟量电路。

注意
	设备无法操作确认模拟电路的物理线路与模拟量通道的软件配置兼容。不遵循上述说明可能导致设备损坏。

您可以为每个输入定义以下参数：

参数	值	缺省值	描述
类型未使用	-	未使用	为通道选择参数类型和范围。
类型 K 热电偶 J 热电偶 R 热电偶 S 热电偶 E 热电偶 T 热电偶 N 热电偶 NTC 热敏电阻	范围自定义摄氏度 (0.1 °C) 华氏度 (0.1 °F)	摄氏度 (0.1 °C)
类型 B 热电偶 C 热电偶	范围自定义摄氏度 (0.1 °C) 华氏度 (0.2 °F)	摄氏度 (0.1 °C)
类型 PTC 热敏电阻	范围自定义阈值	阈值
类型欧姆计	范围电阻 (Ω)	电阻
最小值	请参见下表		指定测量下限。
最大值	请参见下表		指定测量上限。
Rref（仅用于 NTC 探测器）	1...65535	330	温度为 Tref 时的参考电阻（欧姆）。
Tref（仅用于 NTC 探测器）	1...1000	25	以摄氏度表示的参考温度值。
Beta（仅用于 NTC 探测器）	1...32767	3569	以开氏度表示的 NTC 探测器灵敏度.
输入滤波器	0...1000	0	以 10 毫秒为增量指定一阶滤波器时间常数（0 到 10 秒）。
采样	100 毫秒/通道	100 毫秒/通道	指定通道的采样周期。
状态已启用	是否	是	启用每个通道的诊断字节。如果禁用状态（值 = 否），则状态字节 `IBStatusIWx` 不包含相关信息。
阈值上限（仅用于 PTC 探测器）	100...10000	3100	激活阈值
阈值下限（仅用于 PTC 探测器）	100...10000	1500	重新激活阈值

下表指示所选热电偶类型的可能范围值：

类型	自定义	摄氏度范围	华氏度范围
K 热电偶	-32768...32767	-2000...13000 (0.1°C)	-3280...23720 (0.1°F)
J 热电偶		-2000...10000 (0.1°C)	-3280...18320 (0.1°F)
R 热电偶		0...17600 (0.1°C)	320...32000 (0.1°F)
S 热电偶		0...17600 (0.1°C)	320...32000 (0.1°F)
B 热电偶		0...18200 (0.1°C)	160...16540 (0.2°F)
E 热电偶		-2000...8000 (0.1°C)	-3280...14720 (0.1°F)
T 热电偶		-2000...4000 (0.1°C)	-3280...7520 (0.1°F)
N 热电偶		-2000...13000 (0.1°C)	-3280...23720 (0.1°F)
C 热电偶		0...23150 (0.1°C)	160...20995 (0.2°F)
NTC 热敏电阻		-900...1500 (0.1°C)	-1300...3020 (0.1°F)
PTC 热敏电阻		–	–

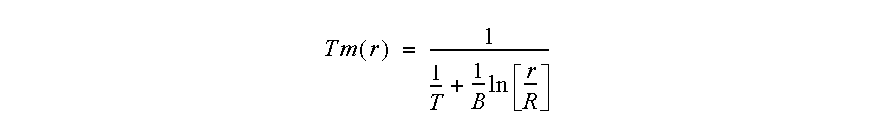

温度 (Tm) 随电阻 (r) 变化，符合以下公式：

其中：

R、T 和 B 必须大于或等于 1。

注： 25 °C = 77 °F = 298.15 K

下表说明随电阻而变的读取值：

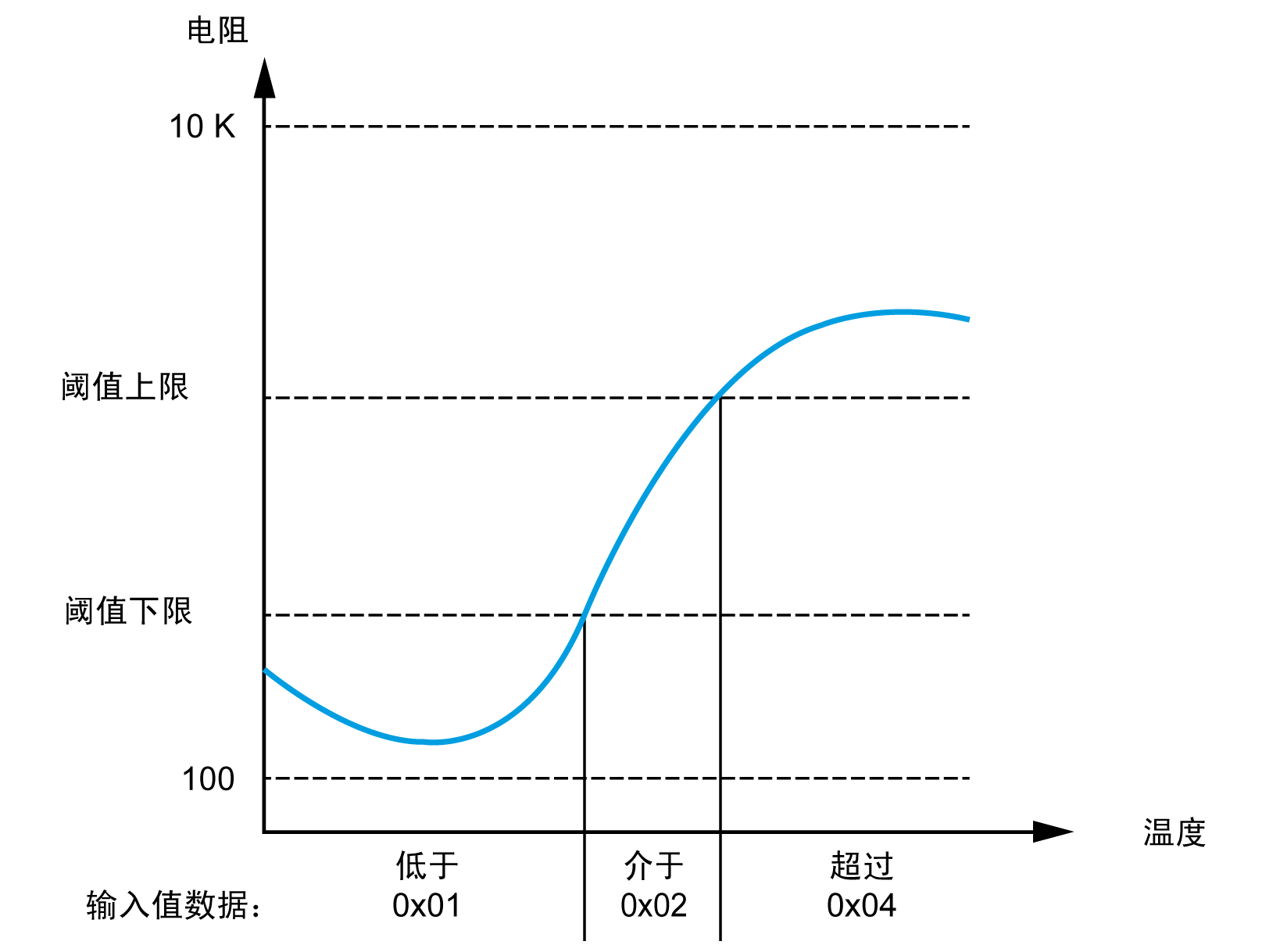

下图表现阈值工作过程：

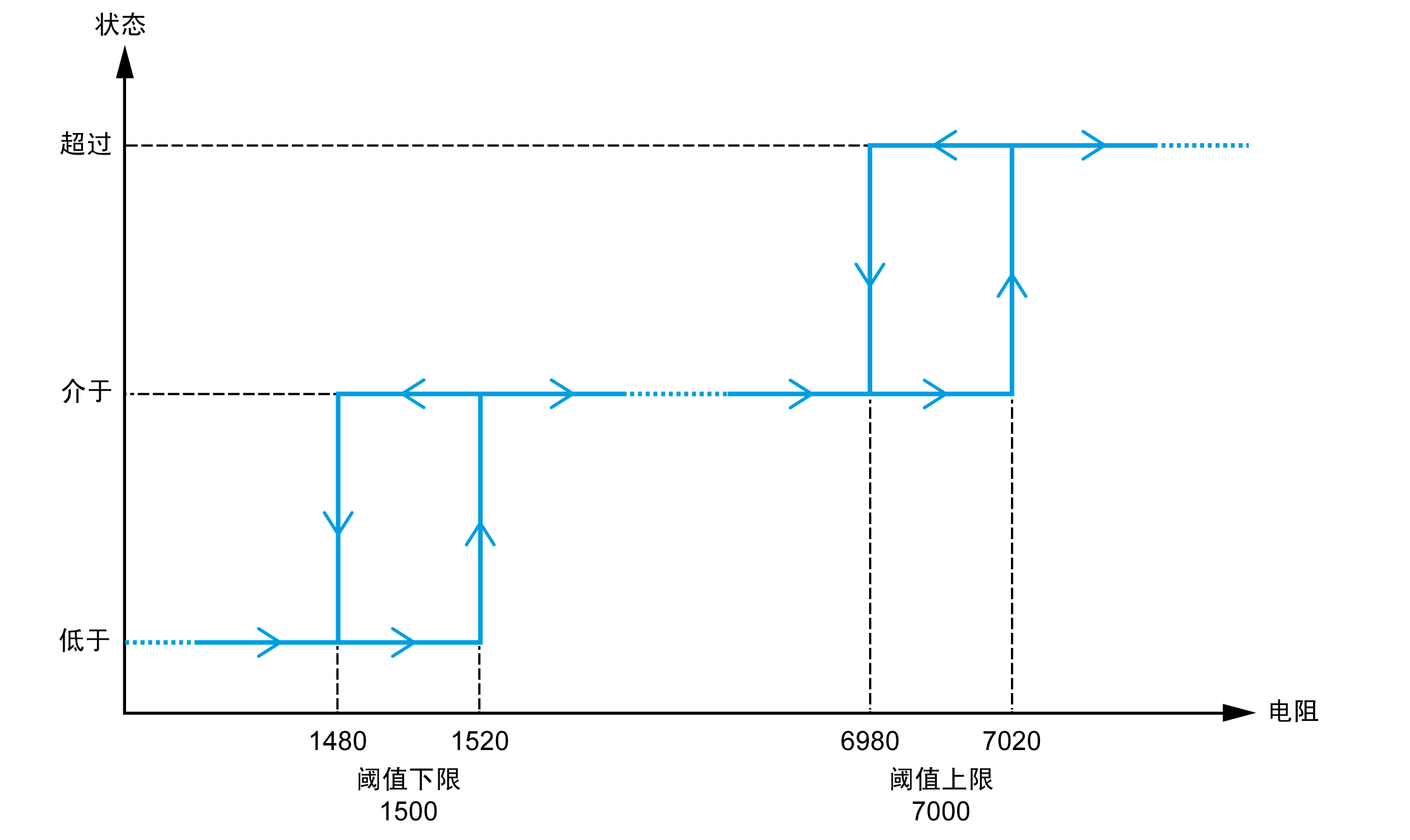

下图表现示例滞后曲线：

下表说明最小和最大值：

参数	值
最小值	100 Ω
最大值	32 kΩ

可以在 I/O 映射选项卡中定义和命名变量。此选项卡还提供其他信息，例如拓扑寻址。

下表描述了 I/O 映射选项卡：

有关详细的一般描述，请参阅“I/O 映射”选项卡描述。
