Transport und Lagerung

Transportbedingungen

Die Komponenten des Lexium™ MC12 multi carrier sind mit äußerster Sorgfalt zu handhaben. Schläge und Stöße können die Komponenten beschädigen. Eine Beschädigung wiederum kann reduzierte Laufgenauigkeit, verkürzte Lebensdauer oder Betriebsunfähigkeit des Lexium™ MC12 multi carrier zur Folge haben.

Die Komponenten des Systems werden in Kartons transportiert. Die Abmessungen des Kartons bzw. der Kiste richten sich nach den Abmessungen der Komponenten und der Bestellmenge.

Nähere Informationen zu den Transportbedingungen finden Sie unter Umgebungsbedingungen.

Lagerung

Die Komponenten des Lexium™ MC12 multi carrier können in der Verpackung oder ausgepackt gelagert werden. Sorgen Sie in beiden Fällen dafür, dass die Komponenten an einem geschützten und trockenen Ort gelagert werden. Vermeiden Sie Feuchtigkeit, da dies zu Korrosion an den Komponenten führen kann.

HINWEIS: Bei der Lagerung müssen die Komponenten des Lexium™ MC12 multi carrier auf einer ebenen Fläche abgelegt werden.

Nähere Informationen zu den Lagerbedingungen finden Sie unter Umgebungsbedingungen.

Transport und Lagerung der Lexium™ MC Führungsschienen

Lexium™ MC Führungsschienen können sich bei unsachgemäßer Behandlung verbiegen und möglicherweise unbrauchbar werden.

HINWEIS
GERÄT NICHT BETRIEBSBEREIT
  • Die Führungsschienen sind mit Vorsicht zu handhaben, um mechanische Beschädigungen zu vermeiden.
  • Biegen Sie die Führungsschienen nicht.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Transport der Lexium™ MC12 Carrier

Die Carrier müssen in der zugehörigen Schutzverpackung transportiert werden, um die Auswirkungen der starken Antriebsmagneten zu verringern.

HINWEIS: Bei frei liegenden oder nicht installierten Carriern muss die Schutzabdeckung der Antriebsmagneten zu jeder Zeit angebracht sein. Die Abdeckung wird ausschließlich bei der Installation des Carriers entfernt.

  • Die Carrier besitzen starke lokale Magnetfelder. Siehe Transport der Lexium™ MC12 Carrier.

  • Die Carrier verfügen über starke Antriebsmagnete und können in der Nähe befindliche Metallgegenstände anziehen.

  • Die magnetische Anziehung kann plötzliche und schnelle Bewegungen des Carriers verursachen.

 WARNUNG
Starke Magnetfelder
  • Halten Sie Personen mit medizinischen Implantaten (z. B. Herzschrittmachern oder Metallimplantaten) oder metallischem Körperschmuck mit einem Mindestabstand von 30 cm (11,9 Zoll) von den Carriern und Segmenten fern.
  • Belassen Sie die Schutzabdeckung der Antriebsmagneten bei allen offen liegenden oder nicht installierten Carriern an Ort und Stelle.
  • Bringen Sie Ihre Hände oder Finger nicht zwischen die Carrier oder Segmente.
  • Legen Sie keine Metallwerkzeuge in der Nähe der Carrier und Segmente ab.
  • Platzieren Sie keine Geräte, die empfindlich für elektromagnetische Emissionen sind, in der Nähe der Carrier und Segmente.
  • Bringen Sie keine Kreditkarten oder elektronische/magnetische Medien in die Nähe der Carrier oder Segmente.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

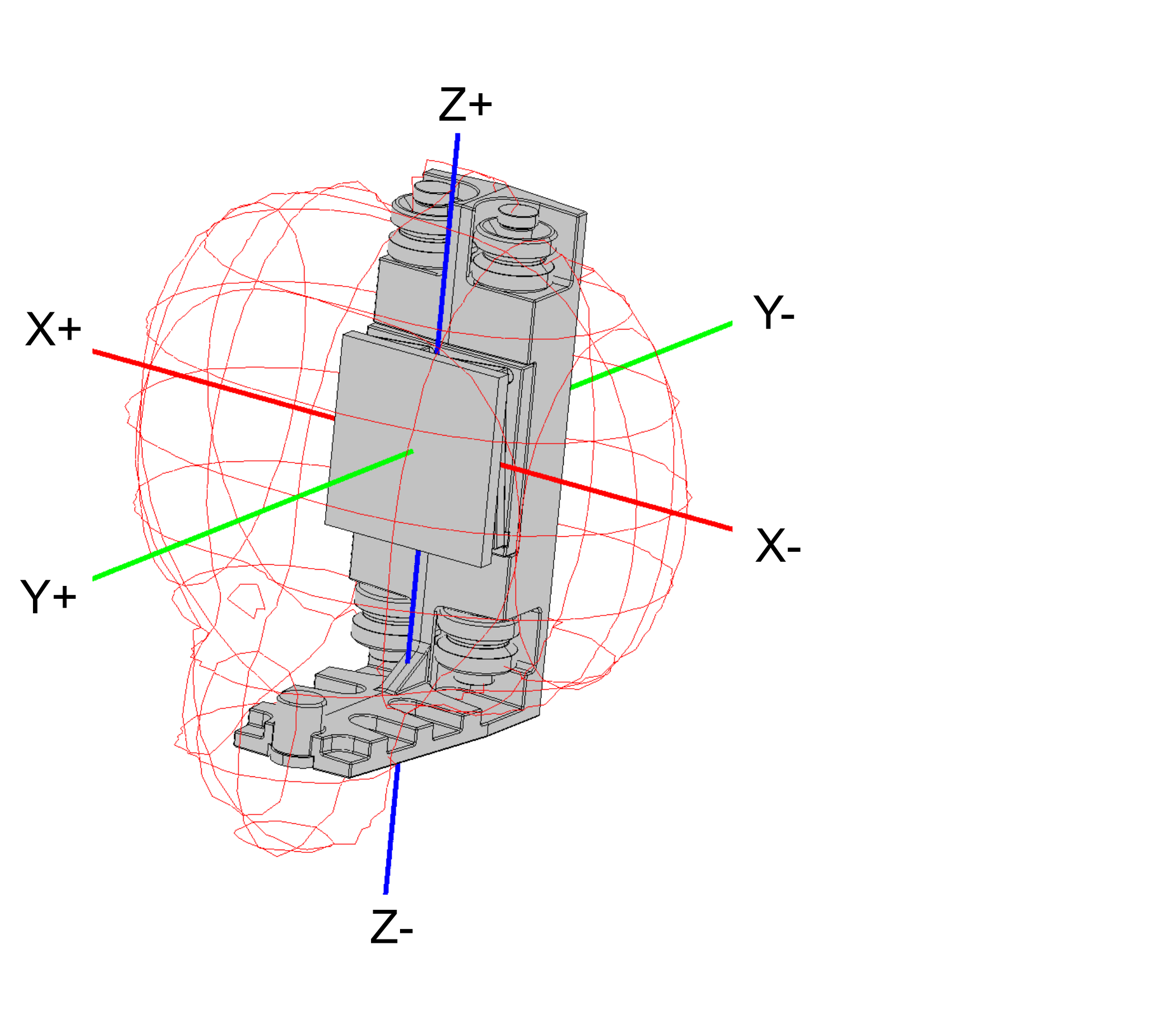

Die Grafik zeigt das Magnetfeld des Carriers mit einer Schutzabdeckung für die Antriebsmagneten.

HINWEIS: Um Interferenzen mit implantierten Geräten zu vermeiden, halten Sie mindestens die folgenden Mindestabstände zum Carrier ein (mit angebrachter Schutzabdeckung), um eine Flussdichte von weniger als 0.5 mT (milli-Tesla) gemäß DIRECTIVE 2013/35/EU zu erreichen.

Abmessung

+

-

X

85 mm (3.35 in)

85 mm (3.35 in)

Y

70 mm (2.76 in)

25 mm (0.99 in)

Z

75 mm (2.96 in)

105 mm (4.14 in)

HINWEIS: Wenn Sie die Schutzabdeckung entfernen, erhöht sich der zu allen Carrier- und Segmentoberflächen einzuhaltende Abstand auf 300 mm (11.9 in).

Der Carrier verfügt über zwei Magnete, die zusammen mit den Magnetfeldern in den Segmenten den Carrier auf dem Track bewegen. Diese beiden Magnete sind auf den Carrier aufgeklebt. Ein Stoß gegen den Carrier kann dazu führen, dass die aufgeklebten Magneten abplatzen und absplittern.

Zudem verfügt der Carrier über einen Encodermagnet. Bei unsachgemäßer Handhabung kann eine Entmagnetisierung auftreten, z. B. wenn die Magnete eines anderen Carriers zu nahe kommen.

 WARNUNG
GERÄT NICHT BETRIEBSBEREIT
  • Der Carrier ist mit äußerster Sorgfalt zu handhaben.
  • Lassen Sie den Carrier nicht fallen.
  • Setzen Sie den Carrier keinen Stößen aus.
  • Halten Sie einen Mindestabstand von 50 mm (1.97 in) zwischen dem Encodermagnet und anderen Magneten ein.
  • Stellen Sie sicher, dass die Schmierstoffbehälter der Carrier vor dem ersten Gebrauch gefüllt sind.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Informationen zum Befüllen der Schmierstoffbehälter finden Sie unter Befüllen der Schmierstoffbehälter.
