Parametrización

Descripción general

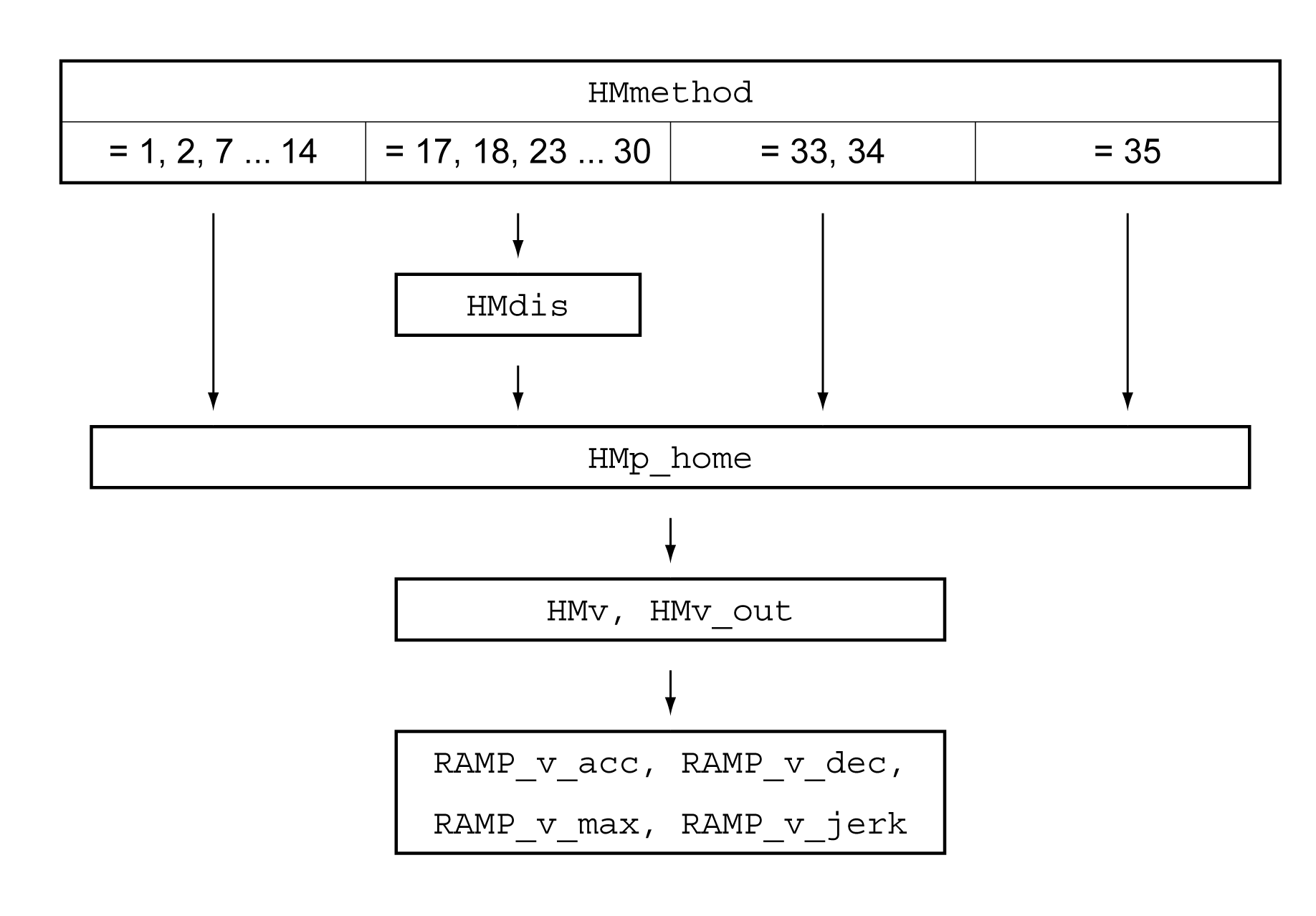

La siguiente imagen muestra un resumen de los parámetros configurables:

Ajustar final de carrera e interruptor de referencia

Los finales de carrera e interruptores de referencia deben estar ajustados según los requisitos, consulte Finales de carrera e Interruptor de referencia.

Elección del método

Con el modo de funcionamiento Homing se elabora una referencia de medida absoluta de la posición del motor respecto a una posición de eje definida. Para el modo de funcionamiento Homing existen diferentes métodos que se seleccionan a través del parámetro HMmethod.

Con el parámetro HMprefmethod se guarda en la memoria no volátil (persistente) el método preferente. Si se hubiera determinado en este parámetro el método preferente, este método también se ejecutará en el modo de funcionamiento Homing tras desconectar y conectar de nuevo el equipo. El valor a introducir corresponde al valor del parámetro HMmethod.

Nombre de parámetro Menú HMI Nombre HMI	Descripción	Unit Valor mínimo Ajuste de fábrica Valor máximo	Tipo de dato R/W Persistente Experto	Dirección de parámetro vía bus de campo
HMmethod	Método de Homing. 1: LIMN con pulso de índice 2: LIMP con pulso de índice 7: REF+ con pulso índice, inv., exterior 8: REF+ con pulso índice, inv., interior 9: REF+ con pulso índice, no inv., interior 10: REF+ con pulso índice, no inv., exterior 11: REF- con pulso índice, inv., exterior 12: REF- con pulso índice, inv., interior 13: REF- con pulso índice, no inv., interior 14: REF- con pulso índice, no inv., exterior 17: LIMN 18: LIMP 23: REF+, inv., exterior 24: REF+, inv., interior 25: REF+, no inv., interior 26: REF+, no inv., exterior 27: REF-, inv., exterior 28: REF-, inv., interior 29: REF-, no inv., interior 30: REF-, no inv., exterior 33: Pulso de índice en dirección negativa 34: Pulso de índice en dirección positiva 35: Establecimiento de medida Abreviaturas: REF+: Movimiento de búsqueda en dirección positiva REF-: Movimiento de búsqueda en dirección negativa inv.: Dirección invertida en el interruptor no inv.: Dirección no invertida en el interruptor exterior: Distancia/pulso de índice fuera del interruptor interior: Distancia/pulso de índice dentro del interruptor Tipo: Decimal con signo: 2 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican de inmediato.	- 1 18 35	INT16 R/W - -	Modbus 6936 IDN P-0-3027.0.12
HMprefmethod (oP) → (hoM-) (MEth)	Método preferente para Homing. Tipo: Decimal con signo: 2 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican de inmediato.	- 1 18 35	INT16 R/W per. -	Modbus 10260 IDN P-0-3040.0.10

Ajustar la distancia al punto de conmutación

En un movimiento de referencia sin pulso índice se tiene que parametrizar una distancia al punto de conmutación del final de carrera o del interruptor de referencia. Mediante el parámetro HMdis se ajusta la distancia al punto de conmutación del final de carrera o del interruptor de referencia.

Nombre de parámetro Menú HMI Nombre HMI	Descripción	Unit Valor mínimo Ajuste de fábrica Valor máximo	Tipo de dato R/W Persistente Experto	Dirección de parámetro vía bus de campo
HMdis	Distancia desde el punto de conmutación. La distancia desde el punto de conmutación se define como punto de referencia. El parámetro solo se aplica en un movimiento de referencia sin pulso índice. Tipo: Decimal con signo: 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican durante el siguiente movimiento del motor.	usr_p 1 200 2147483647	INT32 R/W per. -	Modbus 10254 IDN P-0-3040.0.7

Definir punto cero

Con el parámetro HMp_home se puede indicar un valor de posición deseado, el cual será fijado en el punto de referencia después de llevar a cabo el movimiento de referencia. Mediante el valor de posición deseado se define el punto cero en el punto de referencia.

Si se transfiere el valor 0, el punto cero será el punto de referencia.

Nombre de parámetro Menú HMI Nombre HMI	Descripción	Unit Valor mínimo Ajuste de fábrica Valor máximo	Tipo de dato R/W Persistente Experto	Dirección de parámetro vía bus de campo
HMp_home	Posición en el punto de referencia. Una vez llevado a cabo el movimiento de referencia, este valor de posición se establecerá automáticamente en el punto de referencia. Tipo: Decimal con signo: 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican durante el siguiente movimiento del motor.	usr_p -2147483648 0 2147483647	INT32 R/W per. -	Modbus 10262 IDN P-0-3040.0.11

Ajustar monitorización

Usando los parámetros HMoutdis y HMsrchdis se puede activar una monitorización de los finales de carrera y los interruptores de referencia.

Nombre de parámetro Menú HMI Nombre HMI	Descripción	Unit Valor mínimo Ajuste de fábrica Valor máximo	Tipo de dato R/W Persistente Experto	Dirección de parámetro vía bus de campo
HMoutdis	Distancia máxima para buscar el punto de conmutación. 0: Supervisión de la distancia de búsqueda inactiva >0: Distancia máxima Tras la detección del conmutador, la unidad empieza a buscar el punto de conmutación definido. Si no se encuentra el punto de conmutación definido tras recorrer la distancia aquí especificada, se detectará un error y el movimiento de referencia se cancelará. Tipo: Decimal con signo: 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican durante el siguiente movimiento del motor.	usr_p 0 0 2147483647	INT32 R/W per. -	Modbus 10252 IDN P-0-3040.0.6
HMsrchdis	Máxima distancia de búsqueda tras sobrepasar el interruptor. 0: supervisión de distancia de búsqueda deshabilitada >0: Distancia de búsqueda Dentro de este recorrido de búsqueda el interruptor debe activarse de nuevo, de lo contrario se produce una interrupción del movimiento de referencia. Tipo: Decimal con signo: 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican durante el siguiente movimiento del motor.	usr_p 0 0 2147483647	INT32 R/W per. -	Modbus 10266 IDN P-0-3040.0.13

Consultar la distancia de posición

Con el parámetro que se indica a continuación, puede leerse la distancia de posición entre el punto de conmutación y el pulso índice.

Para un movimiento de referencia reproducible con pulso índice, la distancia del punto de conmutación al pulso índice debe ser >0,05 revoluciones.

Si el pulso índice se encuentra demasiado próximo al punto de conmutación, se pueden desplazar mecánicamente el final de carrera o el interruptor de referencia.

Alternativamente también se puede desplazar la posición del pulso índice por medio del parámetro ENC_pabsusr, consulte Ajustar los parámetros para el encoder.

Nombre de parámetro Menú HMI Nombre HMI	Descripción	Unit Valor mínimo Ajuste de fábrica Valor máximo	Tipo de dato R/W Persistente Experto	Dirección de parámetro vía bus de campo
_HMdisREFtoIDX_usr	Distancia del punto de conmutación al pulso índice. Permite comprobar la distancia que hay entre el pulso índice y el punto de conmutación, sirviendo de criterio para saber si se puede reproducir o no el movimiento de referencia con pulso índice. Tipo: Decimal con signo: 4 bytes	usr_p -2147483648 - 2147483647	INT32 R/- - -	Modbus 10270 IDN P-0-3040.0.15

Ajustar velocidades

Mediante los parámetros HMv y HMv_out se ajustan las velocidades para la búsqueda del interruptor y para el movimiento de abandono.

Nombre de parámetro Menú HMI Nombre HMI	Descripción	Unit Valor mínimo Ajuste de fábrica Valor máximo	Tipo de dato R/W Persistente Experto	Dirección de parámetro vía bus de campo
HMv (oP) → (hoM-) ( hMn)	Velocidad de destino para la búsqueda del interruptor. El valor se limita internamente al ajuste del parámetro en RAMP_v_max. Tipo: Decimal sin signo: 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican durante el siguiente movimiento del motor.	usr_v - 60 -	UINT32 R/W per. -	Modbus 10248 IDN P-0-3040.0.4
HMv_out	Velocidad de destino para movimiento de abandono. El valor se limita internamente al ajuste del parámetro en RAMP_v_max. Tipo: Decimal sin signo: 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Los ajustes modificados se aplican durante el siguiente movimiento del motor.	usr_v 1 6 2147483647	UINT32 R/W per. -	Modbus 10250 IDN P-0-3040.0.5

Adaptación del perfil de movimientos para la velocidad

La parametrización del perfil de movimiento para la velocidad puede adaptarse.
