Salidas de transistor normales

Descripción general

El Modicon M241 Logic Controller tiene salidas digitales incrustadas:

Referencia	Número total de salidas digitales	Salidas de transistor rápidas ⁽¹⁾	Salidas de relé	Salidas de transistor normales
TM241C••24R	10	4	6	0
TM241C••24T TM241C••24U	10	4	0	6
TM241C•40R	16	4	12	0
TM241C•40T TM241C•40U	16	4	0	12
(1) Salidas de transistor rápidas que se pueden utilizar como salidas PTO de 100 kHz

Para obtener más información, consulte Gestión de salidas.

PELIGRO
	PELIGRO DE INCENDIO Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F). Para los conductores comunes del cableado de salidas de relé (7 A) o el cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de al menos 80 °C (176 °F). Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE INCENDIO

Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación.
Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F).
Para los conductores comunes del cableado de salidas de relé (7 A) o el cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de al menos 80 °C (176 °F).

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Indicadores LED de estado de las salidas transistorizadas normales

En la siguiente figura se muestran los indicadores LED de estado para el controlador TM241C••24• (los controladores TM241C•40• son similares con 40 LED):

Indicador LED	Color	Estado	Descripción
De 0 a 9	Verde	Encendido	El canal de salida está activado.
De 0 a 9	Verde	Apagado	El canal de salida está desactivado.

Características de las salidas transistorizadas normales

En la tabla siguiente se describen las características de las salidas de transistor normales de M241 Logic Controller:

Característica		TM241C••24T	TM241C••24U	TM241C•40T	TM241C•40U
Número de salidas de transistor normales		6 salidas (de Q4 a Q9)		12 salidas (de Q4 a Q15)
Número de grupos de canales		1 línea común para Q4 a Q7 Línea común para Q8 y Q9		1 línea común para Q4 a Q7 línea común para Q8 a Q11 línea común para Q12 a Q15
Tipo de salida		Transistor
Tipo de lógica		Común positivo	Común negativo	Común positivo	Común negativo
Tensión de salida nominal		24 V CC
Rango de tensión de salida		De 19,2 a 28,8 V CC
Corriente de salida nominal		0,5 A
Corriente de salida total por grupo		0,5 A x número de salidas del grupo
Caída de tensión		1 V CC máx.
Corriente de fuga cuando está apagado		< 5 µA
Potencia máxima de lámpara de filamento		2,4 W máx.
Descenso		Sin descenso
Tiempo de encendido		34 µs máx.
Tiempo de apagado		250 µs máx.
Protección contra cortocircuitos		Sí
Pico de corriente de salida de cortocircuito		1,3 A
Restablecimiento automático después de cortocircuito o sobrecarga		Sí, cada 10 ms
Tensión de bloqueo		Máx. 39 V CC +/- 1 V CC
Frecuencia de salida máxima		1 kHz
Aislamiento	Entre salida y lógica interna	500 V CA
Aislamiento	Entre terminales de salidas	No aislado
Tipo de conexión		Bloque de terminales de tornillo extraíble
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces
Cable	Tipo	No blindado
Cable	Longitud	Máx. 50 m (164 pies)

Retirada del bloque de terminales

Consulte Eliminación del bloque de terminales.

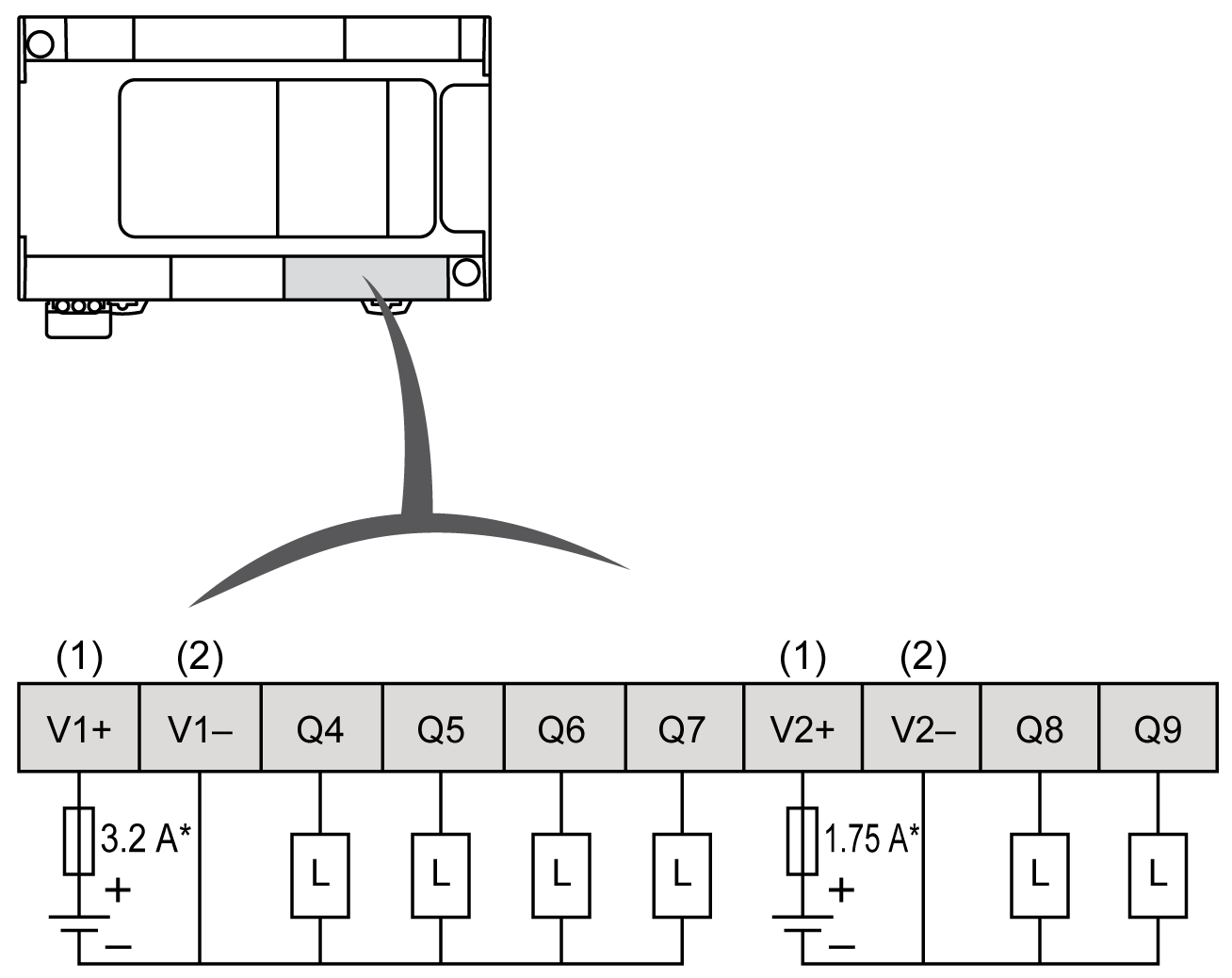

Diagrama de cableado de común negativo de salidas transistorizadas normales TM241C••24T

En la ilustración siguiente se muestra el cableado de común negativo (lógica negativa) de las salidas:

* Fusible tipo T

(1) Los terminales V1+ y V2+ no están conectados internamente.

(2) Los terminales V1- y V2- no están conectados internamente.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

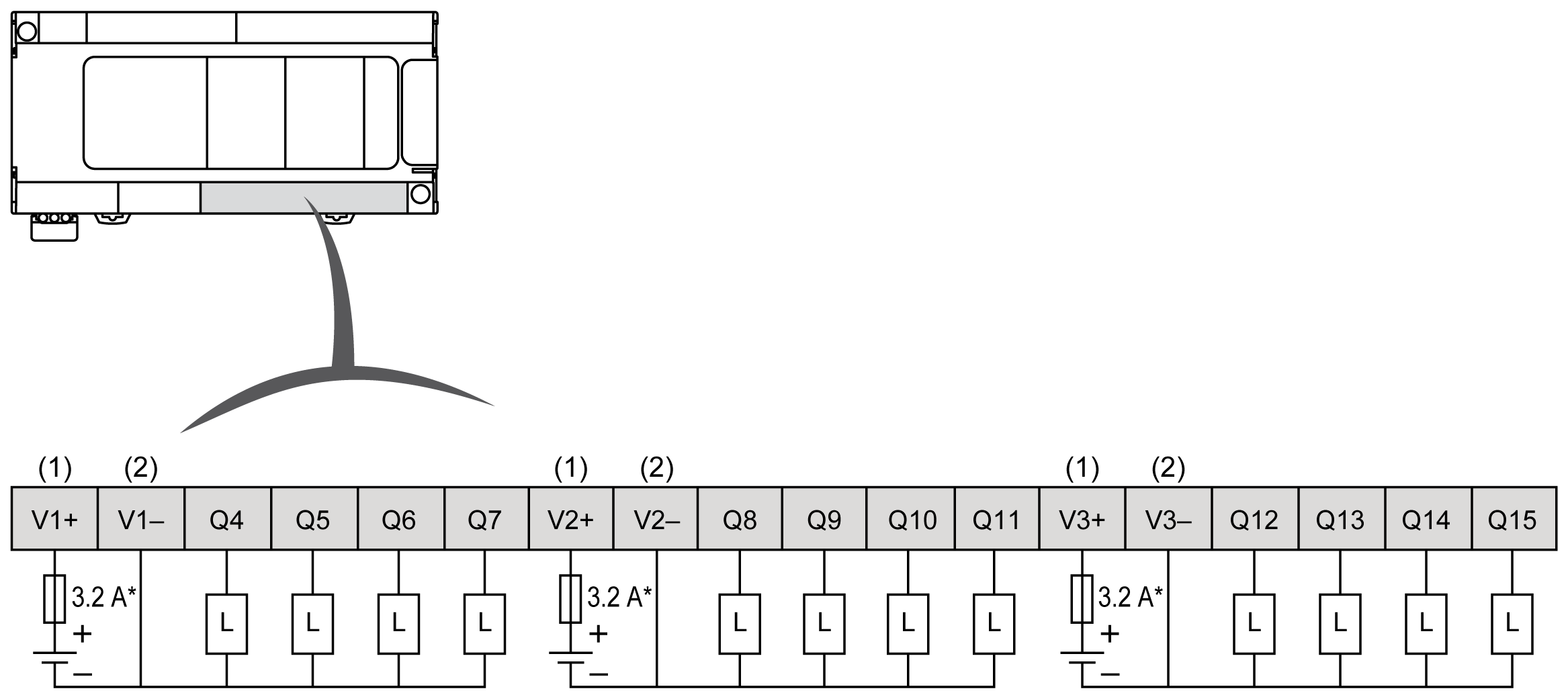

Diagrama de cableado de común negativo de salidas transistorizadas normales TM241C•40T

En la ilustración siguiente se muestra el cableado de común negativo (lógica negativa) de las salidas:

* Fusible tipo T

(1) Los terminales V1+, V2+ y V3+ no están conectados internamente.

(2) Los terminales V1-, V2- y V3- no están conectados internamente.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

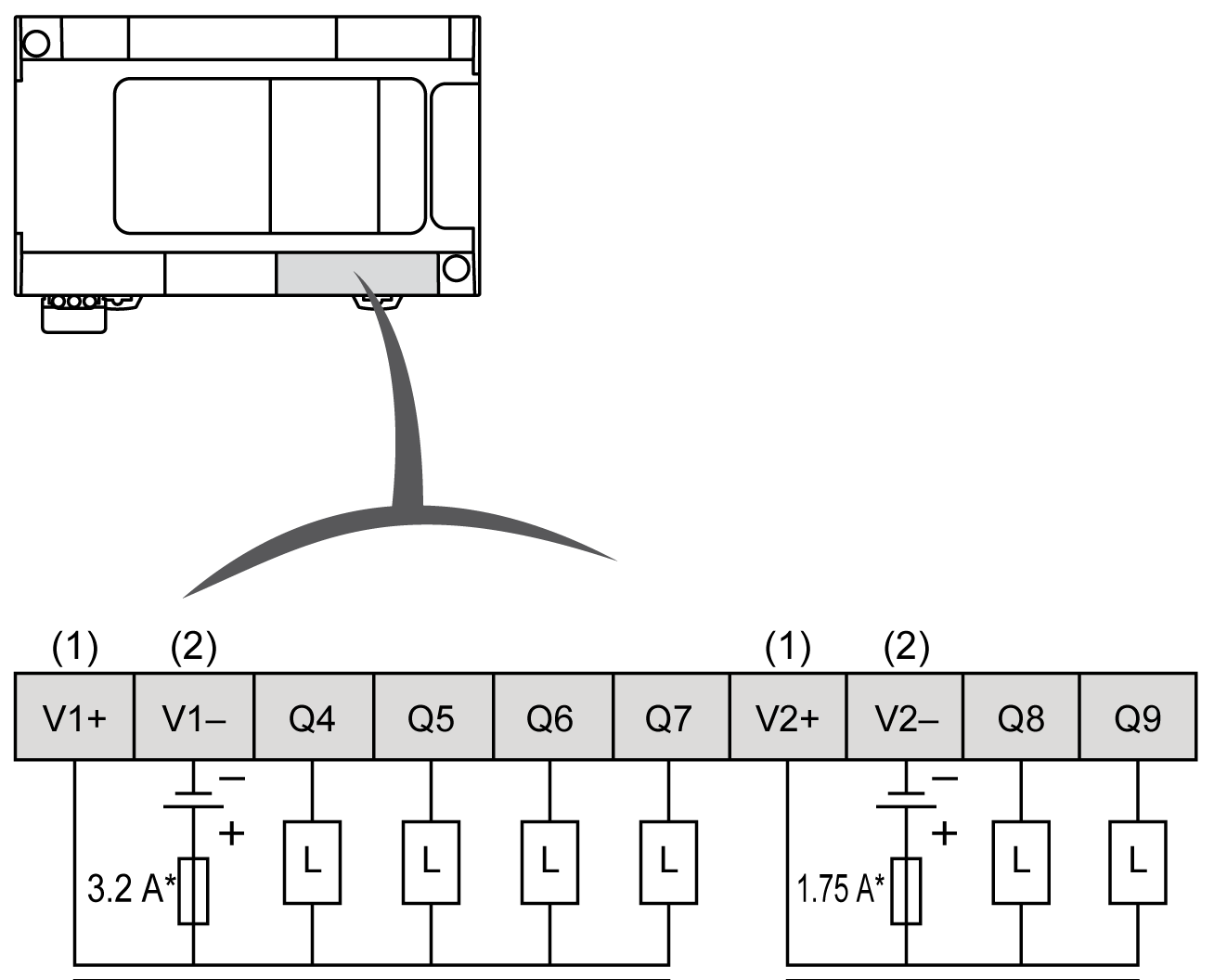

Diagramas de cableado de común positivo de salidas transistorizadas normales TM241C••24U

En la ilustración siguiente se muestra el cableado de común positivo (lógica positiva) de las salidas:

* Fusible tipo T

(1) Los terminales V1+ y V2+ no están conectados internamente.

(2) Los terminales V1- y V2- no están conectados internamente.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

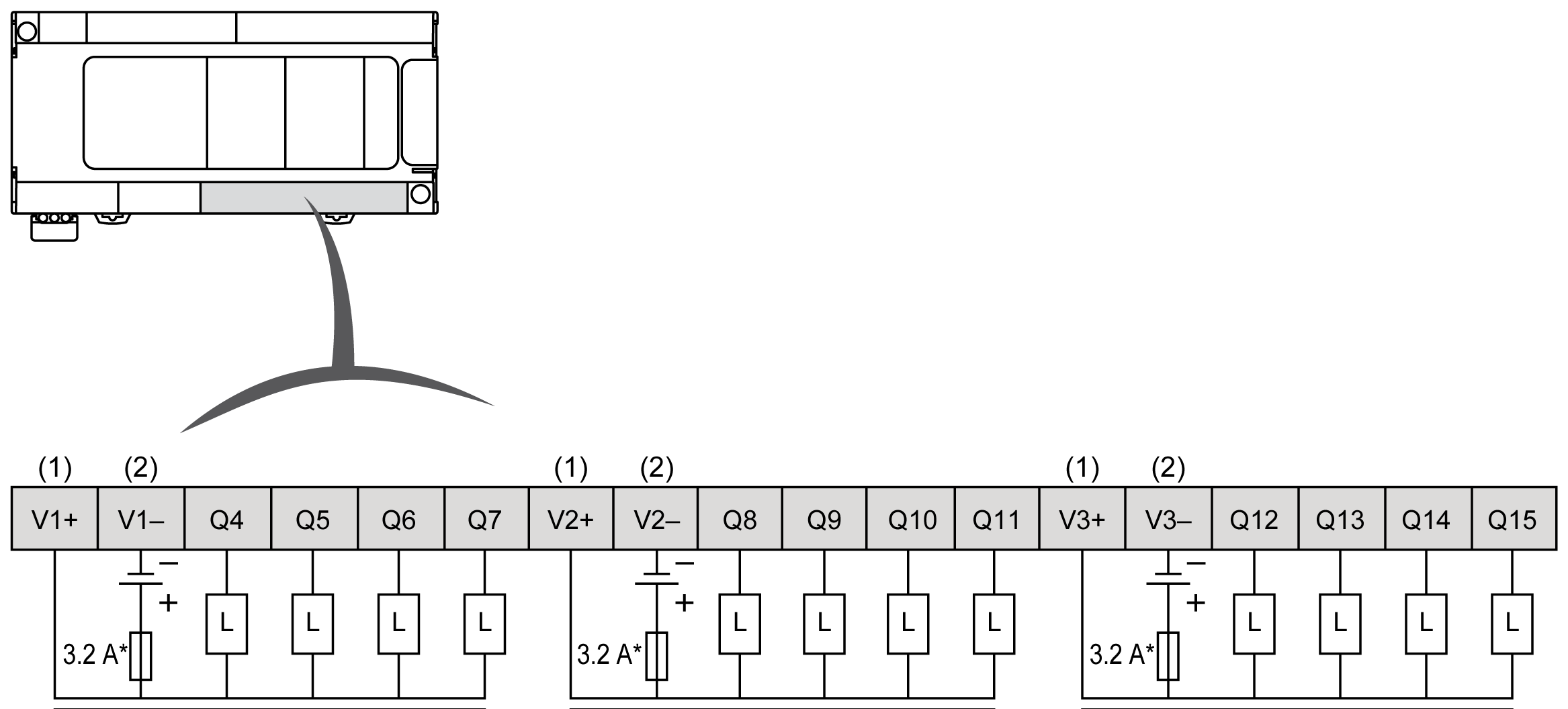

Diagramas de cableado de común positivo de salidas transistorizadas normales TM241C•40U

En la ilustración siguiente se muestra el cableado de común positivo (lógica positiva) de las salidas:

* Fusible tipo T

(1) Los terminales V1+, V2+ y V3+ no están conectados internamente.

(2) Los terminales V1-, V2- y V3- no están conectados internamente.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
