Borne de liaison CC Lexium 62 et Lexium 62 DC Link Support Module
Présentation
Le câblage avec Lexium 62 DC Link Terminal permet le raccordement de plusieurs rangées de variateurs Lexium 62.
Les rangées d'appareils peuvent se trouver à différents emplacements :
-
au sein de la même armoire de commande, par exemple l'une au-dessus de l'autre,
-
dans des armoires de commande distinctes.
Le câblage avec la Lexium 62 DC Link Terminal nécessite les composants suivants :
|
Produit |
Description |
|---|---|
|

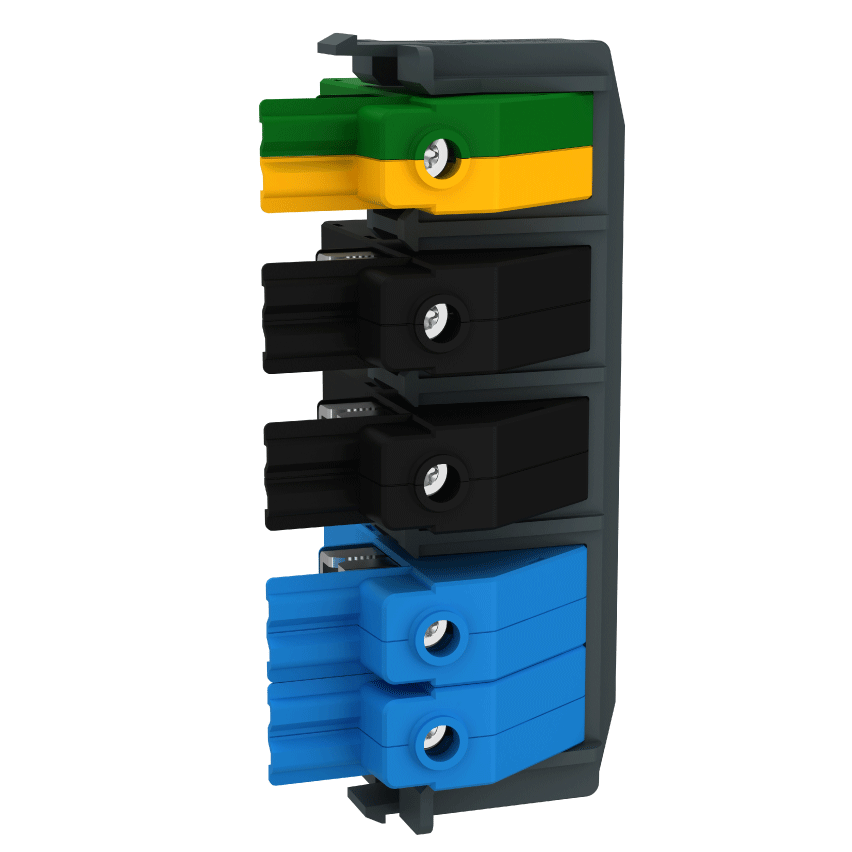

La Lexium 62 DC Link Terminal LXM62LT00A01000 permet de connecter un câble au module de barre de bus des appareils Lexium 62. La Lexium 62 DC Link Terminal peut être montée sur le côté droit et sur le côté gauche du module de barre de bus des appareils Lexium 62. Les connecteurs sont raccordés aux appareils Lexium 62 pendant la fabrication de votre machine, pendant l'installation sur le site d'exploitation ou pendant la maintenance. En général, un câblage ininterrompu direct est appliqué entre les appareils Lexium 62. Si vous envisagez d'utiliser des connecteurs intermédiaires, par exemple entre des armoires de commande, ils doivent être d'une conception telle qu'ils ne puissent pas se déconnecter en cours de fonctionnement. Un dispositif de support de câbles permettant de réduire la traction est inclus dans la Lexium 62 DC Link Terminal. Pour plus d'informations, reportez-vous à : |
|

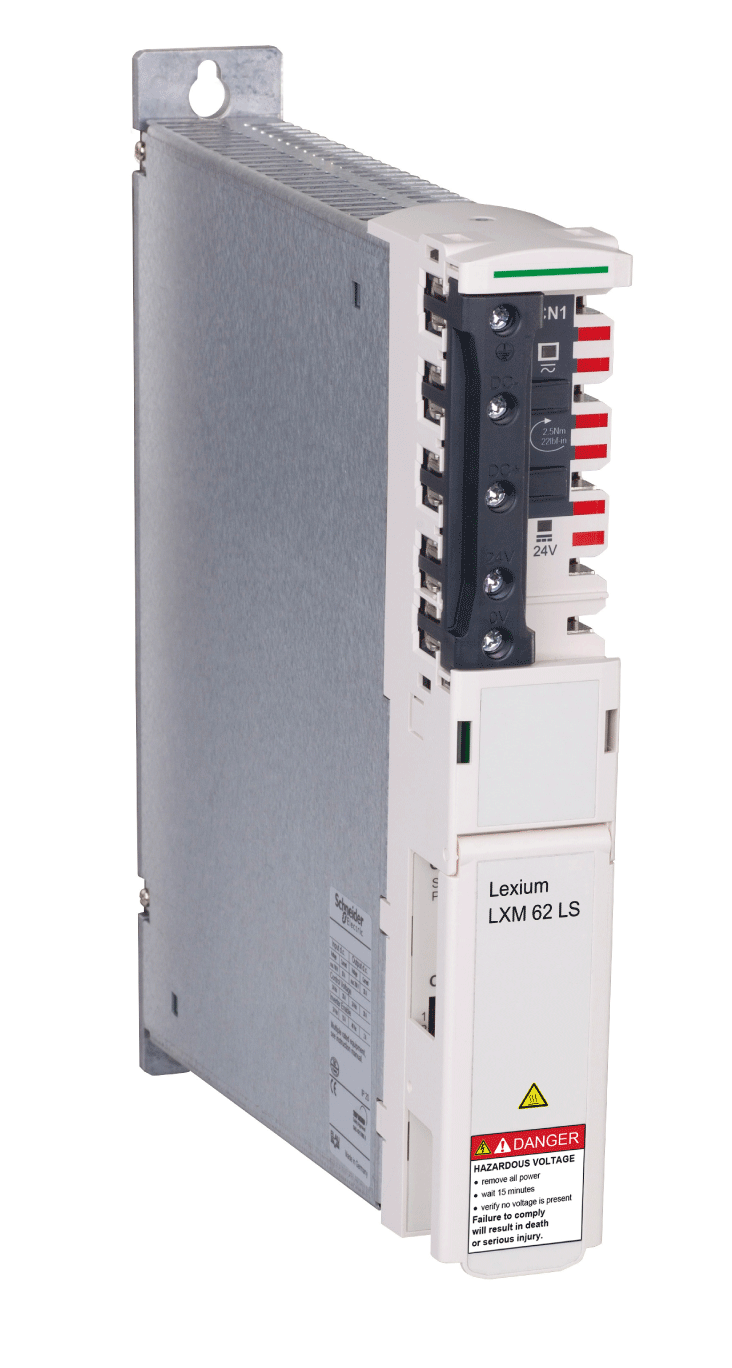

Le Lexium 62 DC Link Support Module LXM62LS18A01000 peut être intégré dans un Lexium 62 Drive System. Le Lexium 62 DC Link Support Module est un module passif avec condensateurs. Pour plus d'informations, reportez-vous à : |
Pour plus d'informations, consultez le document LXM62LT00A01000 - Borne de liaison CC Lexium 62, Instruction de service.
Références
|
Produit |
Référence |
|---|---|
|
Lexium 62 DC Link Terminal |
LXM62LT00A01000 |
|
Lexium 62 DC Link Support Module |
LXM62LS18A01000 |
Code de désignation
|
Pos. |
Signification |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Gamme de produits |
LXM = Lexium |
||||||||
|
Taille |
62 = Lexium 62 |
||||||||
|
Type |
LS = Module de prise en charge de liaison CC LT = Borne de liaison CC |
||||||||
|
Valeurs |
Valeur LXM62LSxxx 18 = 1,76 mF (mFarad*10) Valeur LXM62LTxxx 00 = Aucune |
||||||||
|
Variantes |
A |
||||||||
|
Options |
0 |
||||||||
|
Version matérielle |
1 |
||||||||
|
Interne |
0 |
||||||||
|
Client |
00 = Standard |
||||||||
|
Code de désignation (exemple) |
LXM |
62 |
LS |
18 |
A |
0 |
1 |
0 |
00 |
Plaque signalétique technique
La plaque signalétique technique est située sur le côté du boîtier.
|
Libellé |
Description |
|---|---|
|
LXM62xxxxxxxxxx |
Référence commerciale |
|
Schneider Electric |
Fabricant |
|
Input a.c./d.c. |
Tension d'entrée et/ou courant d'entrée (valeur assignée et/ou de crête par entrée) |
|
Output a.c./d.c. |
Tension de sortie et courant de sortie (valeur assignée et/ou valeur de crête par sortie) |
|
Control Voltage |
Tension de contrôle |
|
Motor Overload Protection |
Classe de protection contre la surcharge moteur |
|
IP20 |
Degré de protection contre la pénétration de corps étrangers |
|
Short Circuit Current Rating |
Niveau maximal de courant de court-circuit |
|
Certifications |
|
Plaque signalétique logistique
La plaque signalétique logistique est située sur le dessus du boîtier.
|
Libellé |
Description |
|---|---|
|
LXM62xxxxxxxxxx |
Référence commerciale |
|
Code |
Numéro de série en code-barres |
|
2528128802 |
Numéro de série |
|
#000000 |
Numéro du client (pour les versions du client uniquement) |
|
10.11.2015 |
Date de fabrication (DOM) |
|
RS 01 |
Version matérielle |
