Caratteristiche del TM3DM24R / TM3DM24RG

Introduzione

Questa sezione fornisce una descrizione delle caratteristiche elettriche e delle caratteristiche di ingressi e uscite dei moduli di espansione TM3DM24R / TM3DM24RG.

Vedere anche Caratteristiche ambientali.

 PERICOLO
RISCHIO DI INCENDIO
  • Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
  • Per il cablaggio di un'uscita relè (2 A), utilizzare conduttori con sezione di almeno 0,5 mm2 (AWG 20) con temperatura nominale di almeno 80 °C (176 °F).
  • Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm2 (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

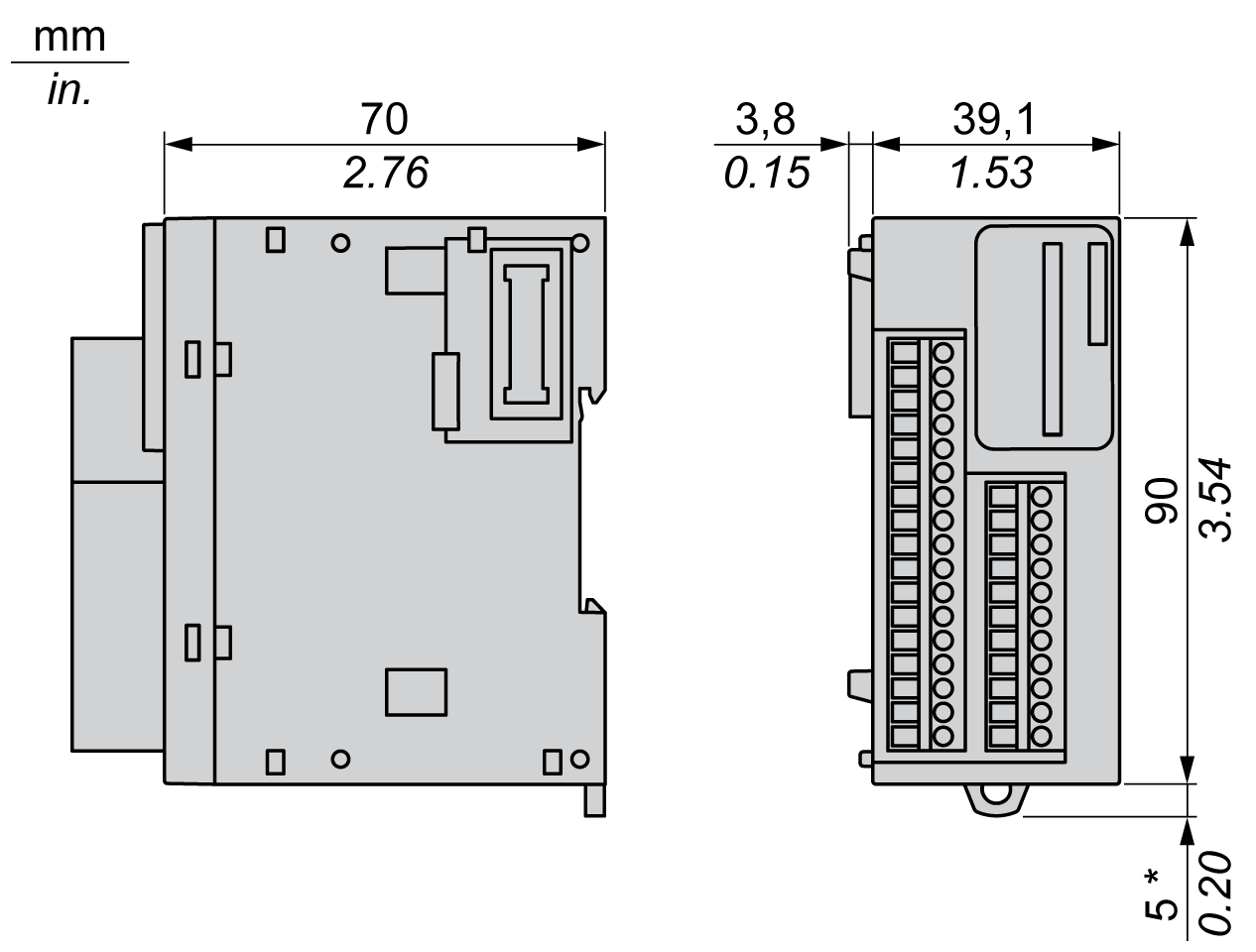

Dimensioni

Le seguenti figure mostrano le dimensioni esterne dei moduli di espansione TM3DM24R / TM3DM24RG:

* 8,5 mm (0,33 in) con il gancio estratto.

Caratteristiche degli ingressi

Nella tabella seguente sono descritte le caratteristiche degli ingressi dei moduli TM3DM24R / TM3DM24RG:

Caratteristica

Valore

Numero di canali di ingresso

16 ingressi

Numero di gruppi di canali

1 linea comune per 16 canali

Tipo di ingresso

Tipo 1 (IEC/EN 61131-2)

Tipo logico

Sink/Source

Tensione di ingresso nominale

24 Vcc

Campo tensione di ingresso

0...28,8 Vcc

Corrente di ingresso nominale

7 mA

Impedenza d'ingresso

3,4 kΩ

Valori limite d'ingresso

Tensione allo stato 1

> 15 Vcc (15...28,8 Vcc)

Tensione allo stato 0

< 5 Vcc (0...5Vcc)

Corrente allo stato 1

> 2,5 mA

Corrente allo stato 0

< 1,0 mA

Tempo di accensione

SV (1) < 2.0: 4 ms

SV (1) ≥ 2.0: 100 μs (2)

Tempo di spegnimento

Isolamento

Tra ingresso e logica interna

500 Vca

Tra gruppo di ingresso e gruppo di uscita

1500 Vca

Tra gruppi di ingresso

N/D

Tipo connessione

TM3DM24R

Morsettiera a vite rimovibile

TM3DM24RG

Morsettiera a molla removibile

Durata del connettore per numero di inserimenti/rimozioni

Oltre 100 volte

Assorbimento di corrente su bus interno 5 Vcc

42 mA (tutti gli ingressi e le uscite attivi)

5 mA (tutti gli ingressi e le uscite disattivi)

Assorbimento di corrente su bus interno 24 Vcc

39 mA (tutti gli ingressi e le uscite attivi)

0 mA (tutti gli ingressi e le uscite disattivi)

(1) SV si riferisce alla versione ed è stampato sull'etichetta del prodotto.

(2) La gamma dipende dal valore configurato del filtro. Se si utilizza EcoStruxure Machine Expert - Basic, consultare Modicon TM3 (EcoStruxure Machine Expert - Basic) Configurazione dei moduli di espansione - Guida alla programmazione. Se si utilizza EcoStruxure Machine Expert, consultare Modicon TM3 Moduli di espansione - Guida alla programmazione.

Caratteristiche delle uscite

Nella tabella seguente sono descritte le caratteristiche principali dei moduli TM3DM24R / TM3DM24RG:

Caratteristica

Valore

Numero di canali di uscita

8

Numero di gruppi di canali

2 linea comune per 8 canali

Tipo d'uscita

Relè

Tipo contatto

NO (normalmente aperto)

Tensione di uscita nominale

24 Vcc / 240 Vca

Tensione max.

30 Vcc, 264 Vca

Carico di commutazione minimo

5 Vdc a 10 mA

Corrente di uscita nominale

2 A

Corrente di uscita massima

2 A per canali

7 A per comuni

Frequenza di uscita max.

Con carico max.

20 operazioni al minuto

Tempo di accensione

10 ms

Tempo di spegnimento

10 ms

Resistenza di contatto

30 mW

Durata vita meccanica

20 milioni di operazioni

Durata elettrica

Sotto carico resistivo

Vedere Limiti di alimentazione

Sotto carico induttivo

Protezione da cortocircuito

No

Isolamento

Tra ingresso e logica interna

500 Vca

Tra gruppo di ingresso e gruppo di uscita

1500 Vca

Tra gruppi di ingresso

N/D

Tipo connessione

TM3DM24R

Morsettiera a vite rimovibile

TM3DM24RG

Morsettiera a molla removibile

Durata del connettore per numero di inserimenti/rimozioni

Oltre 100 volte

Assorbimento di corrente su bus interno 5 Vcc

42 mA (tutti gli ingressi e le uscite attivi)

5 mA (tutti gli ingressi e le uscite disattivi)

Assorbimento di corrente su bus interno 24 Vcc

39 mA (tutti gli ingressi e le uscite attivi)

0 mA (tutti gli ingressi e le uscite disattivi)

NOTA: Per ulteriori informazioni su questo argomento, vedere la sezione Protezione delle uscite contro i danni da sovraccarichi induttivi.

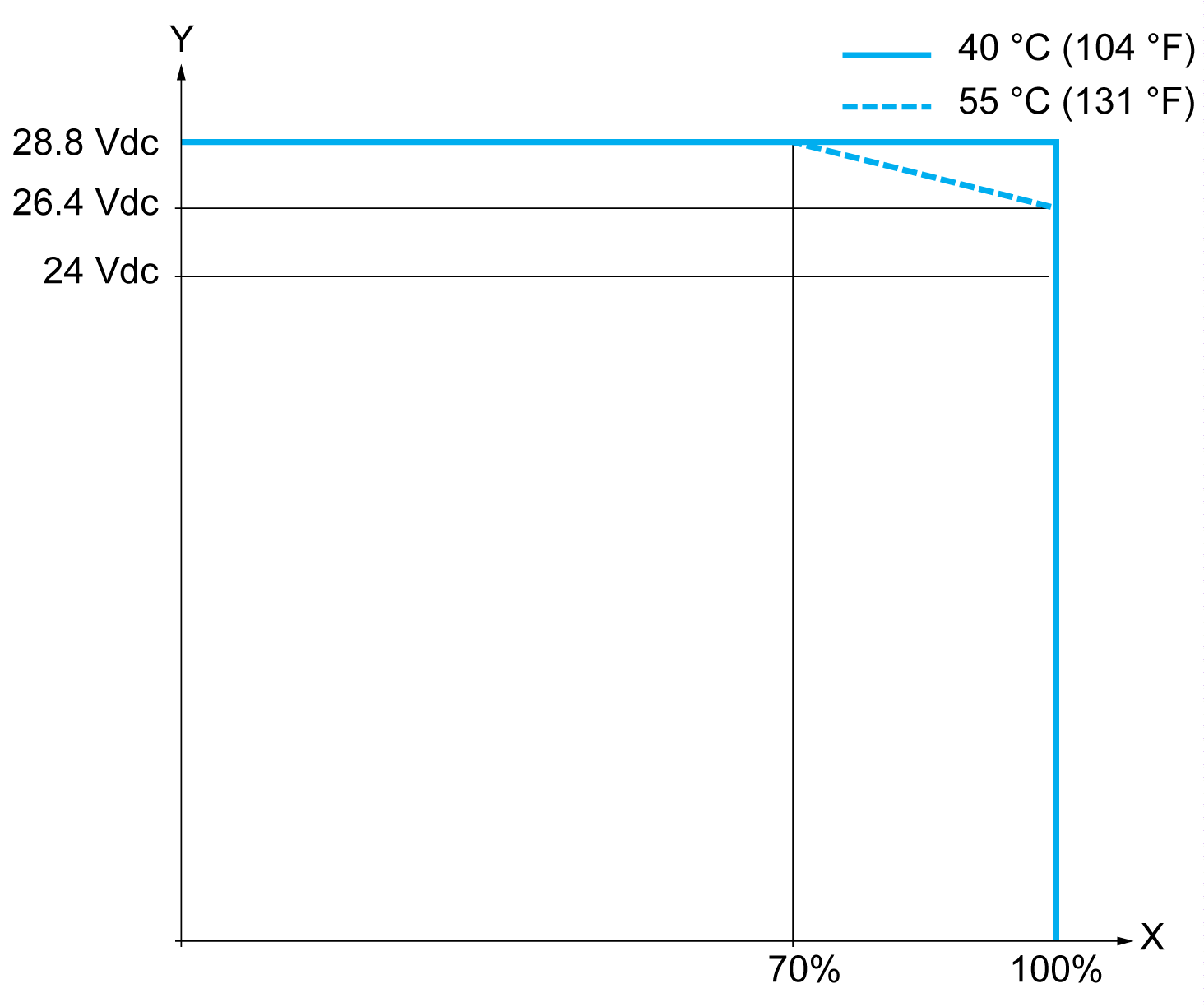

Declassamento degli I/O

Quando si utilizza il TM3DM24R / TM3DM24RG:

X Percentuale di ingressi simultaneamente in ON

Y Tensione ingresso

Limite di potenza

Questa tabella descrive i limiti dell'alimentazione dei moduli di espansione TM3DM24R / TM3DM24RG in funzione della tensione, del tipo di carico e del numero di operazioni richieste.

Questi moduli di espansione non supportano carichi capacitivi.

 AVVERTIMENTO
USCITE RELÈ SALDATE CHIUSE
  • Proteggere sempre le uscite relè dai danni causati dai carichi induttivi in corrente alternata con un dispositivo o circuito di protezione esterno appropriato.
  • Non collegare le uscite relè ai carichi capacitivi.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Limiti di alimentazione

Tensione

24 Vdc

120 Vac

240 Vac

Numero di operazioni

Potenza dei carichi resistivi

AC-12

–

240 VA

80 VA

480 VA

160 VA

100.000

300.000

Potenza dei carichi induttivi

AC-15 (cos ϕ = 0,35)

–

60 VA

18 VA

120 VA

36 VA

100.000

300.000

Potenza dei carichi induttivi

AC-14 (cos ϕ = 0,7)

–

120 VA

36 VA

240 VA

72 VA

100.000

300.000

Potenza dei carichi resistivi

DC-12

48 W

16 W

–

–

100.000

300.000

Potenza dei carichi induttivi

DC-13 L/R = 7 ms

24 W

7,2 W

–

–

100.000

300.000
