Per aggiungere un modulo di espansione al controller, selezionare il modulo di espansione nel
, trascinarlo nella e rilasciarlo su uno dei nodi evidenziati.Per maggiori informazioni sull'aggiunta di un dispositivo nel progetto, vedere:
• Uso del metodo di trascinamento
• Uso del Menu contestuale o pulsante Più
Il mapping degli I/O di un modulo di espansione viene eseguito tramite la scheda
di configurazione del modulo di espansione.Questa tabella descrive come configurare un modulo di espansione:
Passo |
Azione |
---|---|
1 |
Fare doppio clic sul nodo del modulo di espansione nella per visualizzare la scheda . |
2 |
Modificare i parametri della scheda per configurare il modulo di espansione. |

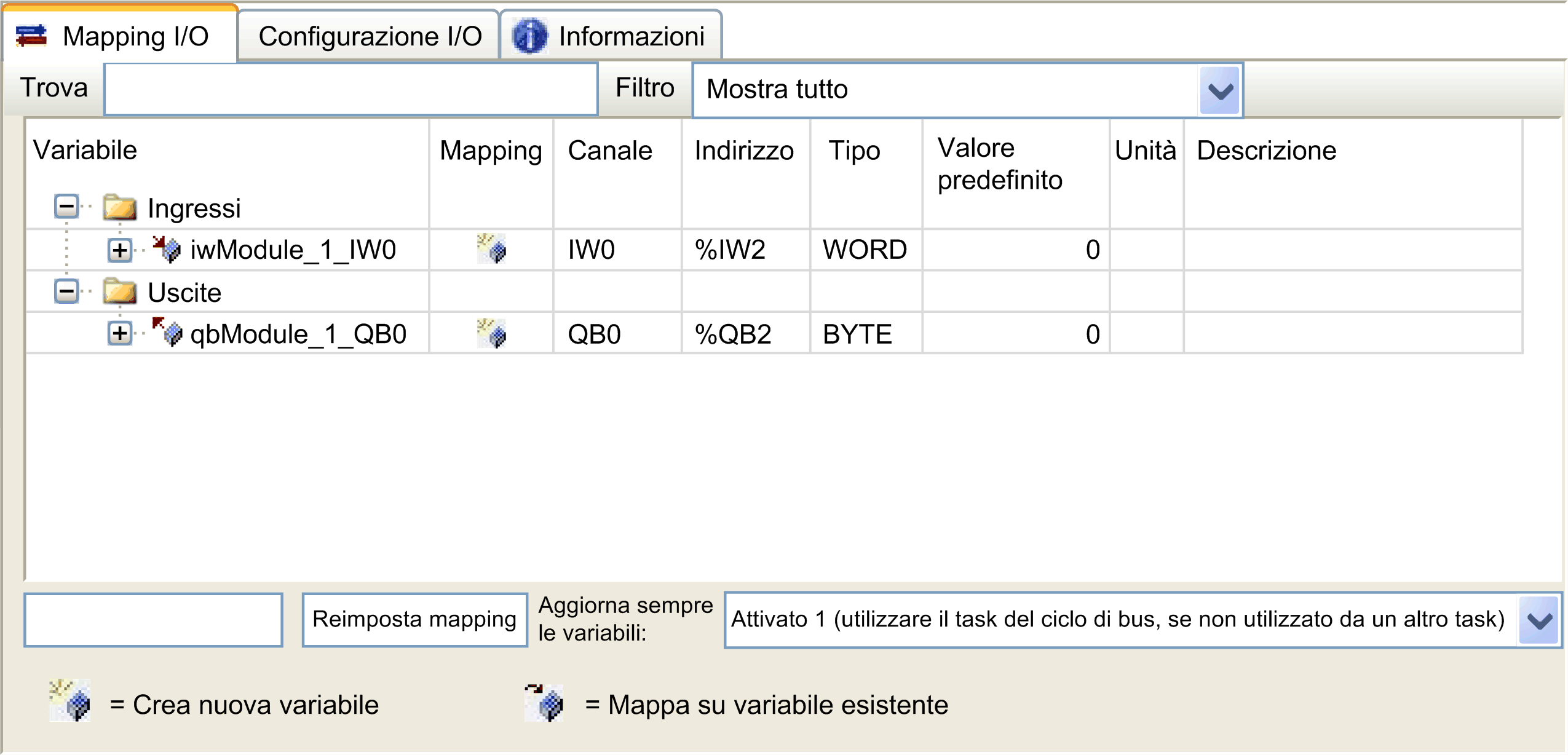

Questa figura mostra la scheda
:Questa tabella descrive ogni parametro della scheda
:
Parametro |
Descrizione |
---|---|
|
Consente di associare il canale a una variabile.
NOTA: Espandere l'elenco delle variabili dalla categoria o .

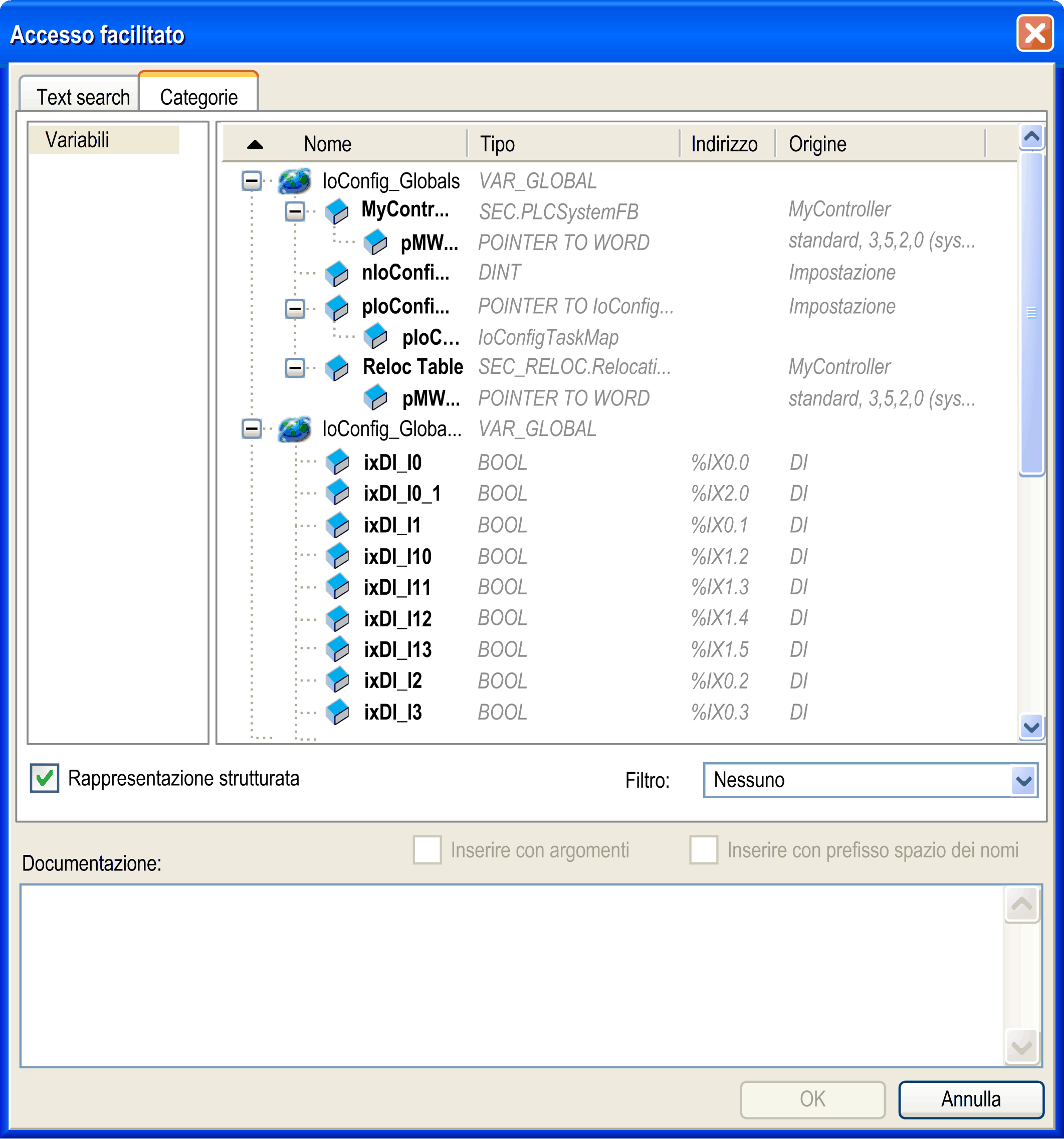

È possibile mappare un canale sia creando una nuova variabile o eseguendo la mappatura a una variabile esistente. : Fare doppio clic sulla variabile per immettere il nome di una nuova variabile. Viene creata una nuova variabile se la variabile non esiste di già. : Fare doppio clic sulla variabile e fare clic su per aprire la finestra . Selezionare la variabile dall'elenco e premere .Questa figura mostra la finestra :![]() |
|
Indica se il canale viene associato a una nuova variabile o a una esistente. |
|
Visualizza il nome del canale del dispositivo |
|
Visualizza l'indirizzo del canale
NOTA: Se il canale è mappato a una variabile esistente, l'indirizzo corrispondente appare in testo evidenziato nella tabella.
|
|
Visualizza il tipo di dati del canale. |
|
Indica il valore assunto dall'uscita quando il controller è nello stato o .Fare doppio clic sulla cella per modificare il valore predefinito. È possibile alternare tra i seguenti valori:
|
|
Visualizza l'unità di valore del canale. |
|
Consente di immettere una breve descrizione del canale. |
|
In base al codice prodotto del controller, è possibile configurare le .Questa impostazione di configurazione è superiore per tutti i parametri del usati nella struttura dei dispositivi dell'applicazione.Alcuni dispositivi con chiamate cicliche, come un , possono essere collegati a un task specifico. Nel dispositivo, quando questa impostazione è impostata su , viene usata l'impostazione definita per il controller.L'elenco di selezione offre tutti i task correntemente definiti nell'applicazione attiva. L'impostazione predefinita è . |
Questa scheda permette di configurare il modulo I/O:
È possibile selezionare il tipo di fronte per il parametro di latch, vedere Principi di latch:
Fronte di salita
Fronte di discesa
Entrambi i fronti
Nessuno
Il parametro filtro riduce l'effetto di rimbalzo sull'ingresso digitale di un controller.
È possibile configurare questi parametri sui moduli seguenti:
TM3DI• tranne TM3DI8A
TM3DM• tranne TM3DM16R e TM3DM32R
TM3XHSC202 / TM3XHSC202G e TM3XFHSC202 / TM3XFHSC202G
Questa tabella descrive la configurazione dei parametri latch e filtro.
Passo |
Azione |
---|---|
1 |
Fare clic sulla scheda del nodo del modulo. |
2 |
Selezionare come per . |
3 |
Selezionare un ingresso. |
4 |
Configurare i parametri. |
Questa tabella descrive i parametri latch e filtro.
|
|
|
|
|
---|---|---|---|---|
|
|
*
|
– |
La consente di configurare i parametri latch e filtro. |
|
||||
|
|
*
|
– |
La funzione latch (blocco) consente l'acquisizione e la registrazione degli impulsi in ingresso con durate di ampiezza inferiori al tempo di scansione del controller.
NOTA: non è supportato quando il modulo di espansione viene utilizzato con un Accoppiatore bus Modicon TM3.
|
|
|
*
|
ms |
Il valore di filtraggio integratore riduce l'effetto di rimbalzo sull'ingresso di un controller.
NOTA: i moduli di espansione TM3XHSC202 / TM3XHSC202G hanno valori di filtro diversi, vedere Configurazione degli ingressi.
NOTA: i moduli di espansione TM3XFHSC202 / TM3XFHSC202G hanno valori di filtro diversi, vedere Configurazione degli ingressi.
|
* Valore predefinito del parametro |
Questa tabella descrive la configurazione dei parametri di posizionamento di sicurezza:
Passo |
Azione |
---|---|
1 |
Fare clic sulla scheda del nodo del modulo. |
2 |
Selezionare come per . |
3 |
Selezionare un'uscita. |
4 |
Configurare i parametri. |

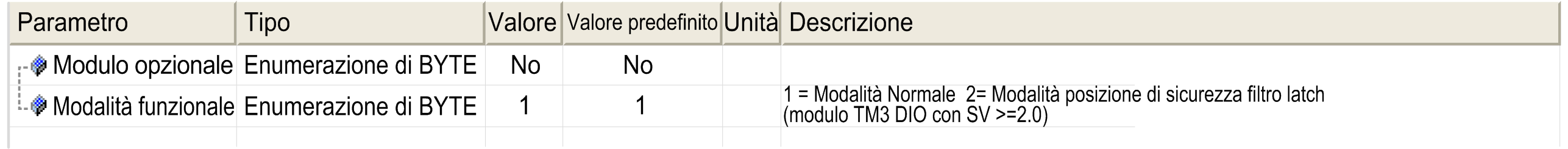

La tabella seguente indica la funzione dei vari parametri:
Parametro |
Valore |
Descrizione |
|
---|---|---|---|
|
*
|
Consente di impostare la modalità di posizionamento di sicurezza quando il collegamento tra il controller e il modulo è perso. |
|
|
0* 1 |
Consente di impostare il valore di forzatura. Disponibile solo se è impostata su . |
|
* Valore predefinito del parametro |
TM3XHSC202 / TM3XHSC202G, vedere Configurazione delle uscite
TM3XFHSC202 / TM3XFHSC202G, vedere Configurazione delle uscite
