数字量输出

概述

Modicon M262 Logic/Motion Controller 具有 4 个内嵌的快速数字量输出。

在控制器正面连接数字量输出。

危险
	火灾危险仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。未按说明操作将导致人身伤亡等严重后果。

警告
	意外的设备操作请勿超过环境和电气特性表中指定的任何额定值。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

下表描述了嵌入式数字量输出的特性：

特性		值
输出通道数		4 路输出 (Q0...Q3)
输出类型		晶体管
输出信号类型		源型（推拉式）
额定输出电压		24 Vdc
输出电流		500 mA
总输出电流		2 A
关闭时的泄漏电流		< 0.01 mA
白炽灯的最大功率		1.5 W（最大值）
接通时间		1 微秒（最大值）
断开时间		1 微秒（最大值）
提供保护，防止短路或过载		是。每个输出一般为 5 A。分组缺陷管理：Q0...Q3
短路或过载后自动重置		是，10 秒（由 EcoStruxure Machine Expert 软件启用/禁用）
隔离	输出通道之间	否
	输出与内部逻辑之间	550 Vac（持续 1 分钟）
	输出和输入之间	550 Vac（持续 1 分钟）
电缆长度		< 30 米（98.4 英尺）
连接类型		可插拔卡簧端子块
连接器插入/拔出耐久性		超过 100 次
注：有关输出保护的其他信息，请参阅保护输出，避免电感式负载导致损坏。

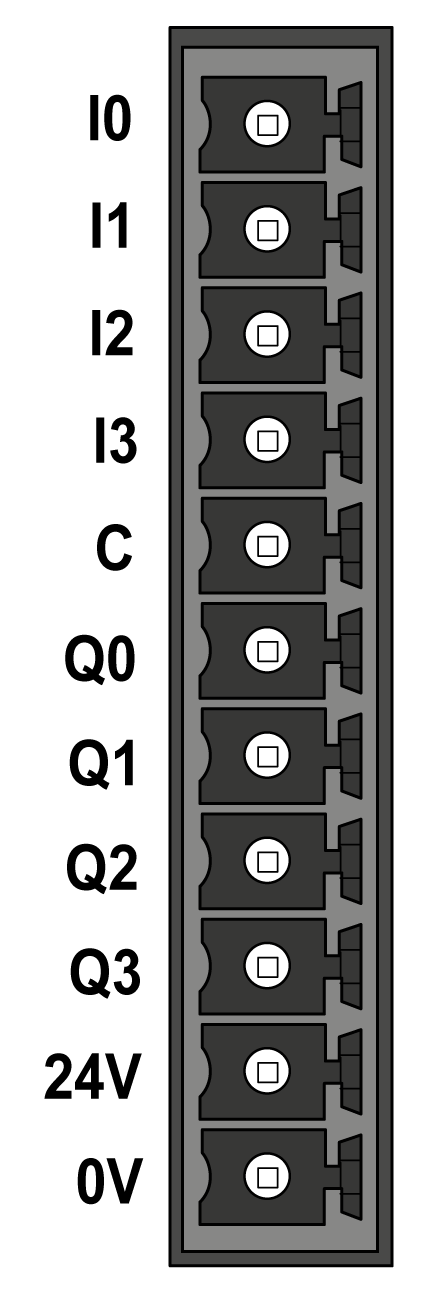

下图显示了连接器的引脚分配：

下表描述了嵌入式 I/O 连接器的引脚分配：

下表显示了由控制器提供到嵌入式数字量输出和编码器接口的电源的特性。

特性	值
标称电压	24 Vdc
电源电压范围	20.4...28.8 Vdc（纹波电压 ± 10% Un）
电源类型	PELV
最大输入电流	2.6 A
突波电流	无限制
抗电压降	无
极性反接保护	有
过载保护	无，非更换型 4 A 慢断熔断器
过电压保护	无
电源存在检测	有，通常 >16 V EcoStruxure Machine Expert 软件中提供 I/O 状态代码诊断
隔离	550 Vac（持续 1 分钟）
电缆长度	< 3 m (9.84 ft)

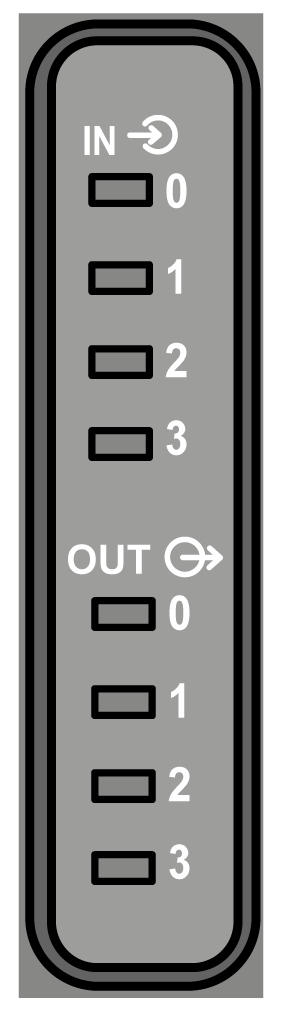

下图显示 I/O 状态 LED：

LED	颜色	状态	描述
0...3	绿色	亮起	相应的输出通道已激活
0...3	绿色	熄灭	相应的输出通道已停用

注：这些 LED 指示各个输出的逻辑状态。

电磁干扰有可能导致应用程序以意外的方式运行。

警告
	意外的设备操作调整对施加在输入处的频率执行的可编程过滤。根据要求使用屏蔽电缆，该电缆应使用接地条连接到功能性接地。为输入和输出使用专门的 24 Vdc 电源。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

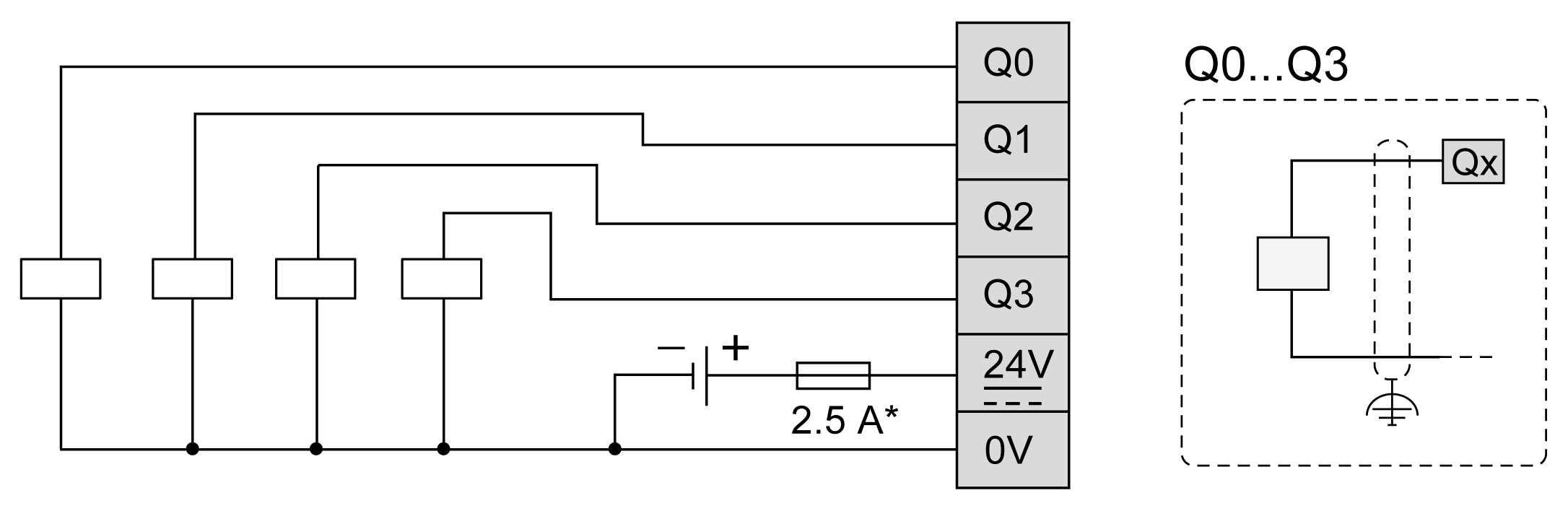

下图显示了快速输出接线图：

* 使用适合负载的 T 型熔断器，不超过 2.5 A

警告
	意外的设备操作确保物理接线按照接线图中所示的连接来进行。未按说明操作可能导致人身伤亡或设备损坏等严重后果。
