物理描述

简介

本节介绍 TM3 数字量扩展模块的物理特性。根据参考号，这些模块支持以下两种不同类型连接器之一：

可插拔螺钉或卡簧端子块
HE10 (MIL 20) 连接器

带有可插拔螺钉或卡簧端子块的 TM3 数字量 I/O 模块

下图显示带有可插拔螺钉或卡簧端子块的 TM3 数字量扩展模块的主要元件：

下表描述上面显示的 TM3 数字量扩展模块的主要元件：

N°	描述	参考
1	用于显示 I/O 通道状态的 LED	–
2	钩锁，用于 35 毫米（1.38 英寸）的顶帽型材导轨（DIN 导轨）	顶帽截面导轨（DIN 导轨）
3	可插拔端子块（螺钉）	可插拔螺钉端子块的规则
4	TM3 I/O 总线的扩展连接器（每侧一个）。	–
5	用于连接原先模块的锁紧装置	–
6	可插拔端子块（卡簧）	可插拔卡簧端子块的规则

带有 HE10 (MIL 20) 连接器的 TM3 数字量 I/O 模块

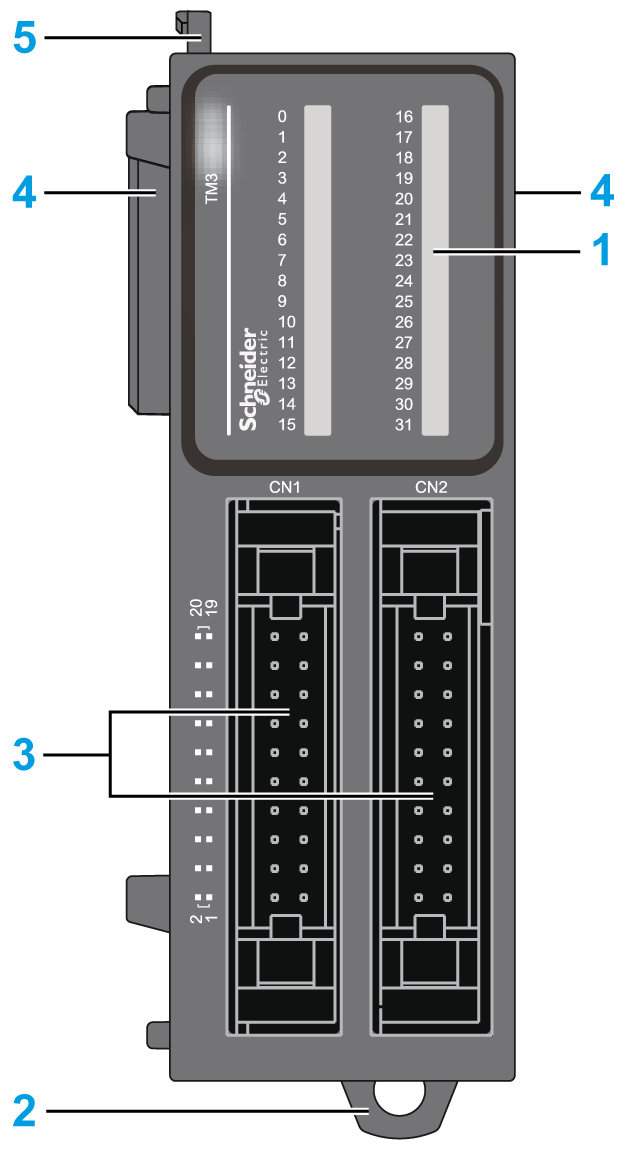

下图显示了带有 HE10 (MIL 20) 连接器的 TM3 数字量扩展模块主要元件：

下表描述上面显示的 TM3 数字量扩展模块的主要元件：

N°	描述	参考
1	用于显示 I/O 通道状态的 LED	–
2	钩锁，用于 35 毫米（1.38 英寸）的顶帽型材导轨（DIN 导轨）	顶帽截面导轨（DIN 导轨）
3	HE10 (MIL 20) 连接器插槽	电缆
4	TM3 I/O 总线的扩展连接器（每侧一个）。	–
5	用于连接原先模块的锁紧装置	–
