En mode en ligne, l'éditeur SFC fournit des vues de surveillance (voir ci-dessous), ainsi que d'écriture et de forçage des variables et des expressions sur le contrôleur. Les fonctions de débogage des autres langages IEC (points d'arrêt, exécution par étapes, etc.) ne sont pas disponibles dans SFC. Cependant, tenez compte des recommandations suivantes pour le débogage dans SFC :
oPour obtenir des informations sur l'ouverture des objets en mode en ligne, reportez-vous à la description de l'interface utilisateur en mode en ligne.
oLa fenêtre d'édition d'un objet SFC contient l'éditeur de déclaration dans sa partie supérieure. Pour des informations générales, voir le chapitre Editeur de déclaration en mode en ligne. Si vous avez déclaré des variables implicites (drapeaux SFC) via la boîte de dialogue Paramètres SFC, ils sont ajoutés ici, mais ils n'apparaissent pas dans le mode en ligne de l'éditeur de déclaration.
oTenez compte de la séquence de traitement des éléments d'un SFC.
oConsultez les propriétés des objets ou les options de l'éditeur SFC et les valeurs par défaut du SFC pour connaître les paramètres relatifs à la compilation ou à l'affichage en ligne des éléments SFC et de leurs attributs.
oEnvisagez d'utiliser des drapeaux pour surveiller et contrôler le traitement d'un SFC.
Les étapes actives sont identifiées par un remplissage de couleur bleue. L'affichage des attributs des étapes dépend des options de l'éditeur SFC définies.

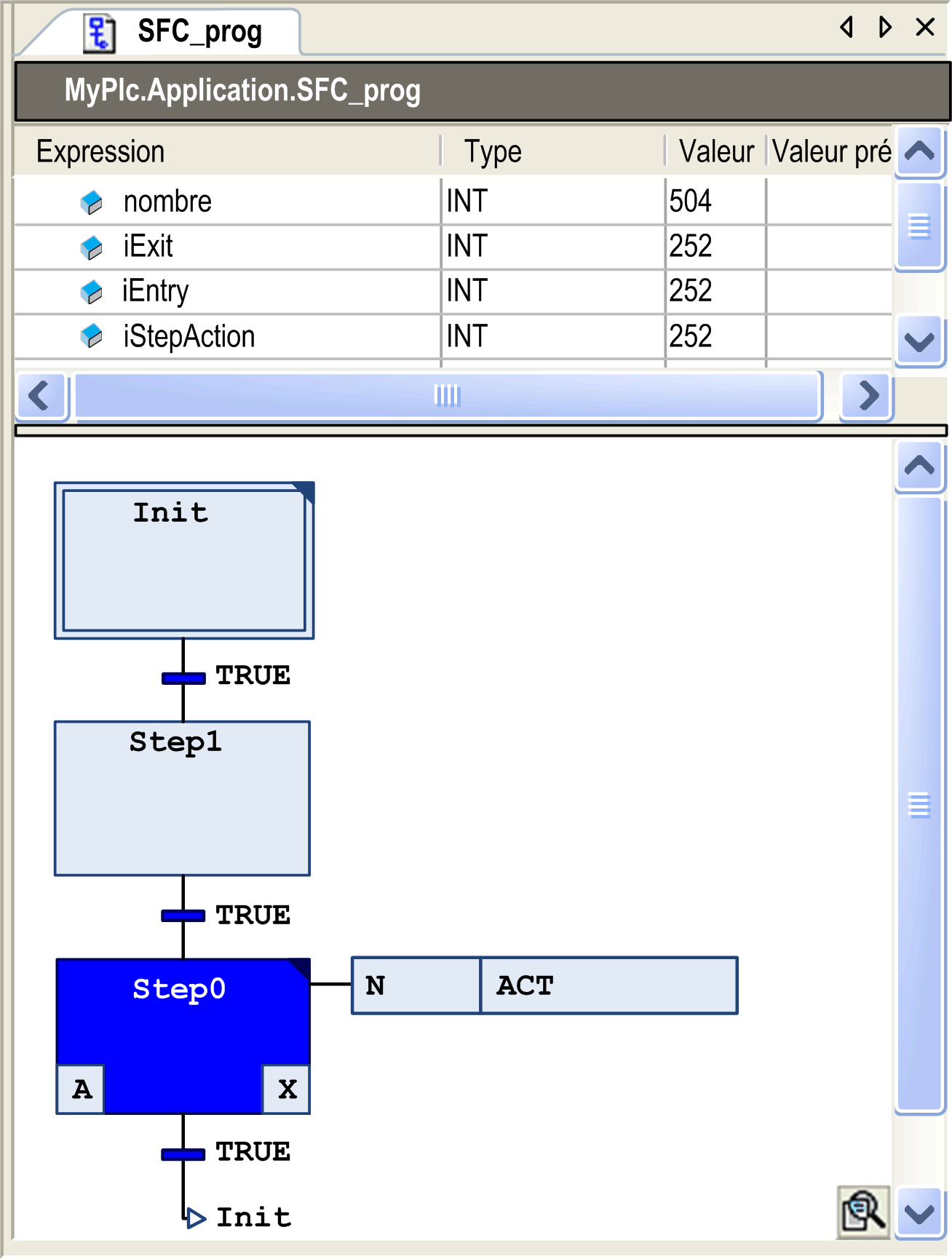

Vue en ligne de l'objet de programmation SFC_prog
