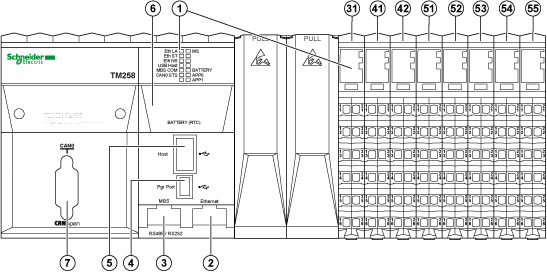

En la ilustración siguiente se muestran los distintos componentes de TM258LF66DT4L:
|
Número |
Designación/descripción |
Consulte |
|---|---|---|
|
1 |
Estados de los indicadores LED |
|
|
2 |
Puerto Ethernet/tipo RJ45 |
|
|
3 |
Línea serie / tipo RJ45 (RS232 o RS485) |
|
|
4 |
Puerto de programación USB / para la conexión de terminales a un PC de programación (EcoStruxure Machine Expert) |
|
|
5 |
Host USB / para la gestión de llaves de memoria |
|
|
6 |
Batería |
|
|
7 |
Puerto CAN 0 / maestro CANopen Sub-D 9 macho |
|
|
31 |
Módulo de distribución de alimentación del controlador / para conectar fuentes de alimentación externas |
|
|
41 |
Módulos de E/S experta incorporados/5 entradas rápidas, 2 entradas normales, 2 salidas rápidas |
|
|
42 |
||
|
51 |
Módulos de entrada normal incrustada / 12 entradas digitales |
|
|
52 |
||
|
53 |
Módulos de salida normal incrustada / 12 salidas digitales |
|
|
54 |
||
|
55 |
Módulo de entrada normal incrustada / 4 entradas analógicas (12 bits) |
Descripción general
En la tabla siguiente se describen los indicadores LED de estado del controlador:
|
Marca |
Descripción |
Indicador LED |
|
|---|---|---|---|
|
Color |
Descripción |
||
|
MS |
Estado del módulo |
Verde/rojo |
Consulte el LED de estado MS que figura más abajo |
|
BATTERY |
Estado de la batería |
Rojo |
Se enciende cuando se debe cambiar la batería RTC |
|
APP0 |
Indicadores LED de aplicación |
Verde/rojo |
Los gestiona la aplicación de usuario |
|
APP1 |
|||
En la tabla siguiente se describen los indicadores LED de estado de MS:
|
Indicador LED de estado |
Estado del controlador |
Comunicación del puerto Prg |
Ejecución de la aplicación |
|---|---|---|---|
|
Parpadeo verde/rojo |
ARRANCANDO |
No |
No |
|
Parpadeo en rojo |
SISTEMA OPERATIVO NO VÁLIDO |
Restringido |
No |
|
Parpadeo simple verde |
EMPTY |
Sí |
No |
|
Verde encendido |
RUNNING (En ejecución) |
Sí |
Sí |
|
3 parpadeos verdes |
RUNNING con punto de interrupción |
Sí |
Restringido |
|
Parpadeo en verde |
STOPPED (Detenido) |
Restringido |
No |
|
Parpadeo simple rojo |
HALT |
Sí |
No |
|
Parpadeo rojo rápido |
REINICIO después de haberse detectado un error de hardware |
Sí |
No (Vacío) |
|
Rojo encendido |
PARADA después de detectarse un error del sistema |
No |
No |
|
APAGADO |
Sin alimentación |
No |
No |
|
Verde/con parpadeo simple rojo |
RUNNING con un error externo detectado O proyecto de inicio diferente O ningún proyecto de inicio |
Sí |
Sí |
|
Parpadeo verde/con parpadeo simple rojo |
STOPPED con un error externo detectado |
Restringido |
No |
NOTA: Para obtener más detalles sobre los estados del controlador, consulte la descripción de la modalidad de funcionamiento en la guía de programación del controlador en particular.
Para obtener más detalles sobre los LED siguientes:
oEth LA, Eth ST y Eth NS, consulte Puerto Ethernet - Indicadores LED de estado.
oHost USB, consulte Puerto host USB - Indicador LED de estado.
oMBS COM, consulte Puerto de línea serie - Indicador LED de estado.
oCAN0 STS, consulte Puerto CAN - Indicador LED de estado.
Identificación del Logic Controller

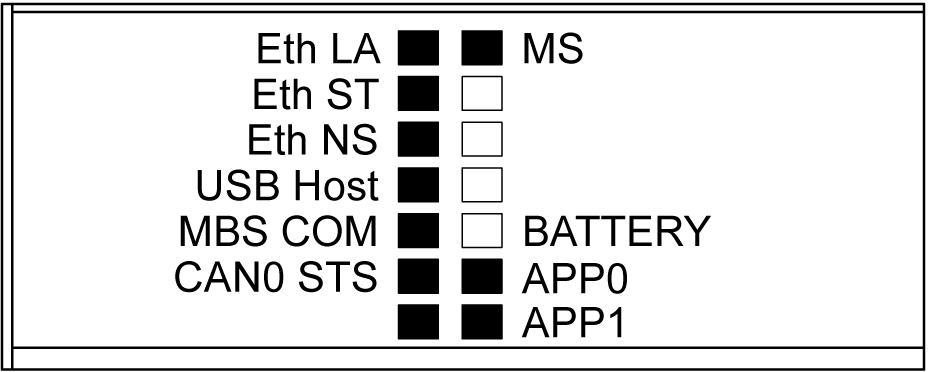

En la ilustración siguiente se muestran los indicadores LED del panel frontal.
Los LED parpadean cuando se está identificando el Logic Controller. Para obtener más información, consulte EcoStruxure Machine Expert - Guía de programación.
En la tabla siguiente se describen los estados del controlador:
|
Estado |
Descripción |
|---|---|
|
BOOTING (Arrancando) |
El controlador ejecuta el firmware de arranque y sus propias comprobaciones automáticas internas. No ejecuta la aplicación ni se comunica. A continuación, comprueba la suma de comprobación del firmware y la aplicación de usuario. |
|
INVALID_OS |
El sistema operativo no es válido. El controlador no puede ejecutar una aplicación. Las comunicaciones están restringidas. |
|
EMPTY |
La aplicación de usuario no es válida o se ha detectado un error de hardware. El controlador no ejecuta la aplicación, pero puede comunicarse. |
|
RUNNING (En ejecución) |
El controlador ejecuta la aplicación. |
|
STOPPED (detenido) |
El controlador tiene una aplicación válida que está detenida. |
|
HALT |
El controlador ha detectado un error de aplicación o del sistema y ha dejado de ejecutar la aplicación. |
NOTA: Para obtener más detalles sobre los estados del controlador, consulte la descripción de la modalidad de funcionamiento en la guía de programación del controlador en particular.

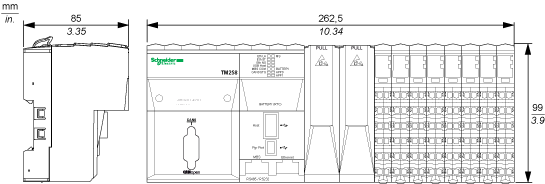

En la ilustración siguiente se muestran las dimensiones externas del controlador:
En la tabla siguiente se describe el peso de TM258LF66DT4L:
|
Peso |
||
|---|---|---|
|
TM258LF66DT4L |
800 g (28,2 oz) |
|
