Description générale

Présentation

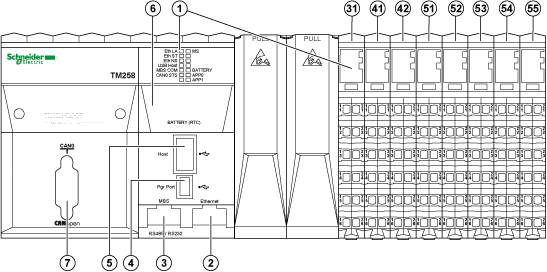

L'illustration suivante montre les différents composants du TM258LF66DT4L :

N°	Désignation / description	Référence
1	Etat des voyants	Voyants d'état
2	Port Ethernet / Type RJ45	Port Ethernet
3	Ligne série / Type RJ45 (RS232 ou RS485)	Port de ligne série
4	Port de programmation USB / Pour le raccordement des broches à un ordinateur de programmation (EcoStruxure Machine Expert)	Port de programmation USB
5	Hôte USB / Pour la gestion des clés mémoire	Port d'hôte USB
6	Pile	Pile de l'horodateur
7	Port CAN 0 / Maître CANopen Sub-D 9 broches mâle	Port CAN
31	Module de distribution d'alimentation du contrôleur / Pour le raccordement des alimentations externes	Module de distribution d'alimentation du contrôleur
41	Modules d'E/S expertes intégrées / 5 entrées rapides, 2 entrées normales, 2 sorties rapides	E/S expertes intégrées
42		E/S expertes intégrées
51	Modules d'entrées normales intégrées / 12 entrées numériques	DI12DE numérique
52		DI12DE numérique
53	Modules de sorties normales intégrées / 12 sorties numériques	DO12TE numérique
54		DO12TE numérique
55	Module d'entrées normales intégrées / 4 entrées analogiques (12 bits)	AI4LE analogique

Voyants d'état

Description générale

Le tableau suivant décrit les voyants d'état du contrôleur :

Marquage	Description	Voyant
Marquage	Description	Couleur	Description
MS	Etat du module	Vert / rouge	Voir le voyant d'état MS ci-dessous.
BATTERY	Etat de la pile	Rouge	Allumé lorsque la pile de l'horodateur doit être remplacée
APP0	Voyants d'application	Vert / rouge	Gérés par l'application utilisateur
APP1	Voyants d'application	Vert / rouge	Gérés par l'application utilisateur

Le tableau suivant décrit le voyant d'état MS :

Voyant d'état	Etat du contrôleur	Communication sur le port PRG	Exécution de l'application
Clignotement vert / rouge	BOOTING	Non	Non
Clignotement rouge	INVALID OS	Restreinte	Non
Clignotement simple vert	EMPTY	Oui	Non
Vert allumé	EN COURS D’EXECUTION	Oui	Oui
3 clignotements verts	RUNNING avec point d'arrêt	Oui	Restreinte
Vert clignotant	Arrêté	Restreintes	Non
Clignotement simple rouge	HALT	Oui	Non
Clignotement rouge rapide	REBOOT après détection d'une erreur matérielle	Oui	Non (Vide)
Rouge allumé	HALT après détection d'une erreur système	Non	Non
Eteint	Pas d'alimentation	Non	Non
Vert / clignotement simple rouge	RUNNING avec détection d'une erreur externe Ou autre projet d'initialisation Ou aucun projet d'initialisation	Oui	Oui
Clignotement vert / clignotement simple rouge	STOPPED avec détection d'une erreur externe	Restreintes	Non

NOTE : pour plus de détails sur les états du contrôleur, reportez-vous à la section relative aux modes de fonctionnement dans le Guide de programmation du contrôleur.

Pour plus d’informations sur les voyants suivants :

oEth LA, Eth ST et Eth NS, reportez-vous à la rubrique Port Ethernet - Voyants d'état.

oUSB Host, reportez-vous à la rubrique Port d'hôte USB - Voyant d'état.

oMBS COM, reportez-vous à la rubrique Port de ligne série - Voyant d'état.

oCAN0 STS, reportez-vous à la rubrique Port CAN - Voyant d'état.

Identification du Logic Controller

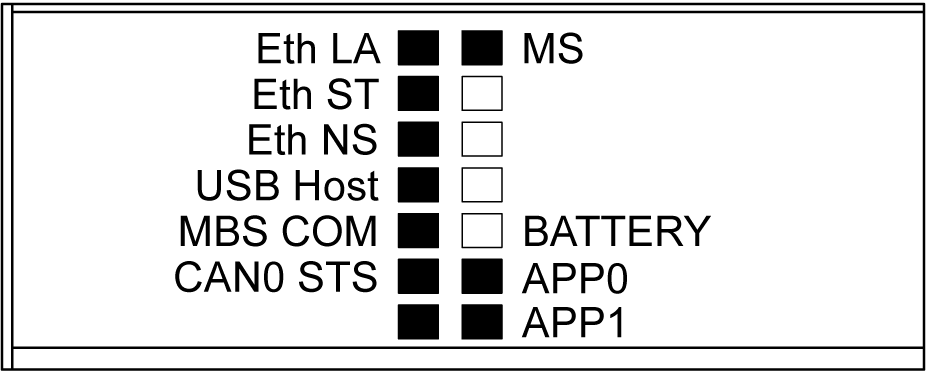

L'illustration suivante montre les voyants situés sur le panneau frontal :

Les voyants clignotent lorsque le Logic Controller est en cours d'identification. Pour plus d'informations, reportez-vous au document EcoStruxure Machine Expert - Guide de programmation.

Etats du contrôleur

Le tableau ci-dessous décrit les états du contrôleur :

Etat	Description
BOOTING	Le contrôleur exécute le micrologiciel de démarrage et ses propres autotests internes. Il n'exécute pas l'application et n'effectue aucune communication. Il vérifie ensuite la somme de contrôle du micrologiciel et de l'application utilisateur.
INVALID_OS	Le système d'exploitation n'est pas valide. Le contrôleur ne peut pas exécuter une application. Les communications sont restreintes.
EMPTY	L'application utilisateur n'est pas valide ou une erreur matérielle a été détectée. Le contrôleur n'exécute pas l'application, mais il peut communiquer.
RUNNING	Le contrôleur exécute l'application.
STOPPED	Une application du contrôleur est non valide et s'est arrêtée.
HALT	Le contrôleur a détecté une application ou une erreur système et a interrompu l'exécution de l'application.

NOTE : Pour plus de détails sur les états du contrôleur, reportez-vous à la section relative aux modes de fonctionnement dans le Guide de programmation de votre contrôleur.

Dimensions

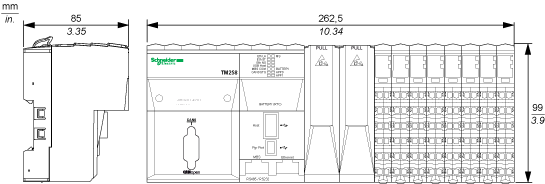

La figure suivante indique les dimensions externes du contrôleur :

Le tableau suivant indique le poids du TM258LF66DT4L :

Poids
TM258LF66DT4L		800 g (28,2 oz)
