概述

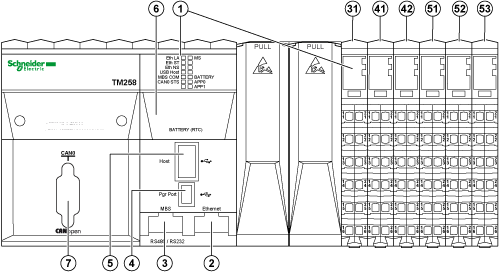

下图显示了 TM258LF42DT4L 的各个组件：

编号	名称/描述	请参阅
1	LED 状态	状态 LEDs
2	以太网端口/RJ45 类型	以太网端口
3	串行线路/RJ45 类型（RS232 或 RS485）	串行线路端口
4	USB 编程端口/用于编程 PC (EcoStruxure Machine Expert) 的终端连接	USB 编程端口
5	USB 主机/用于存储盘管理	USB 主机端口
6	电池	RTC 电池
7	CAN 0 端口/凸形 Sub-D 9 CANopen 主站	CAN 端口
31	控制器配电模块/用于连接外部电源	控制器配电模块
41	嵌入式专用 I/O 模块/5 路快速输入、2 路常规输入、2 路快速输出	嵌入式专用 I/O
42	嵌入式专用 I/O 模块/5 路快速输入、2 路常规输入、2 路快速输出	嵌入式专用 I/O
51	嵌入式常规输入模块/12 路数字量输入	数字量 DI12DE
52	嵌入式常规输出模块/12 路数字量输出	数字量 DO12TE
53	嵌入式常规输入模块/4 路模拟量输入（12 位）	模拟量 AI4LE

状态 LED

概述

下表描述了控制器状态 LED：

下表描述了 MS 状态 LED：

状态 LED	控制器状态	程序端口通讯	应用程序执行
绿色闪烁/红色	正在启动	否	否
红色闪烁	无效操作系统	受限制的	否
绿色一次闪烁	空	是	否
绿色亮起	运行中	是	是
绿色闪烁 3 次	断点运行	是	受限制的
绿色闪烁	STOPPED	受限制的	否
红色一次闪烁	暂停	是	否
红色快速闪烁	检测到硬件错误后重新启动	是	无（空）
红色亮起	检测到系统错误后暂停	否	否
熄灭	未通电	否	否
绿色/伴随红色一次闪烁	正在运行，并检测到外部错误或其他引导项目或无引导项目	是	是
绿色闪烁/伴随红色一次闪烁	已停止，并检测到外部错误	受限制的	否

注意：有关控制器状态的详细信息，请参考您特定控制器之编程指南中有关“操作模式”的说明。

有关下列 LED 的更多详细信息：

oEth LA、Eth ST 和 Eth NS，请参阅以太网端口 - 状态 LED。

oCAN0 STS，请参阅 CAN 端口 - 状态 LED。

识别逻辑控制器

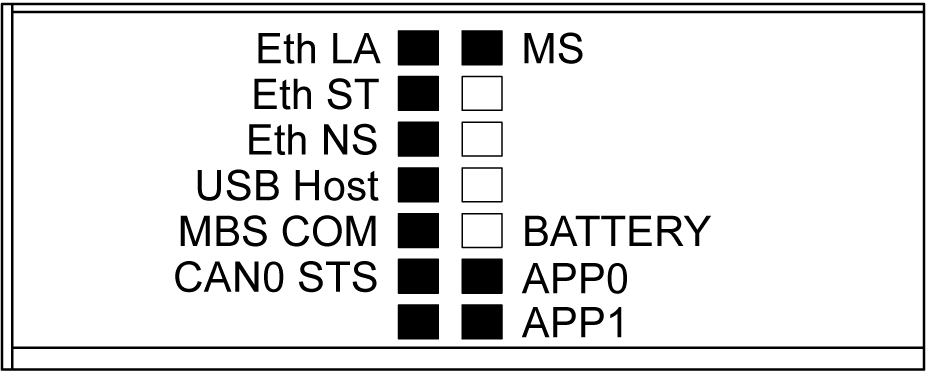

下图显示了位于前面板显示区的 LED：

当识别逻辑控制器时，LED 会闪烁。有关详细信息，请参阅 EcoStruxure Machine Expert - 编程指南。

控制器状态

下表描述了控制器的状态：

状态	描述
正在启动	控制器执行引导固件及其自身的内部自检。它不执行应用程序，也不进行通讯。随后它将检查固件和应用程序的校验和。
INVALID_OS	操作系统无效。控制器无法执行应用程序。通讯受限。
空	用户应用程序无效，或检测到硬件错误。控制器不会执行应用程序，但是它可以进行通讯。
运行中	控制器执行应用程序。
STOPPED	控制器中的一个有效应用程序停止。
暂停	控制器检测到应用程序或系统错误，已经停止执行应用程序。

注意：有关控制器状态的详细信息，请参考您特定控制器之编程指南中有关“操作模式”的说明。

尺寸

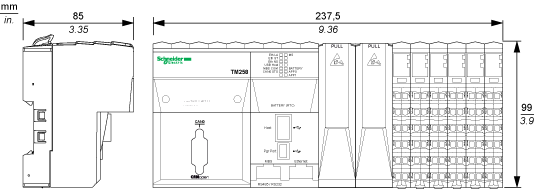

下图显示了控制器的外部尺寸：

下表描述了 TM258LF42DT4L 的重量：

重量
TM258LF42DT4L		770 克（24.7 盎司）
