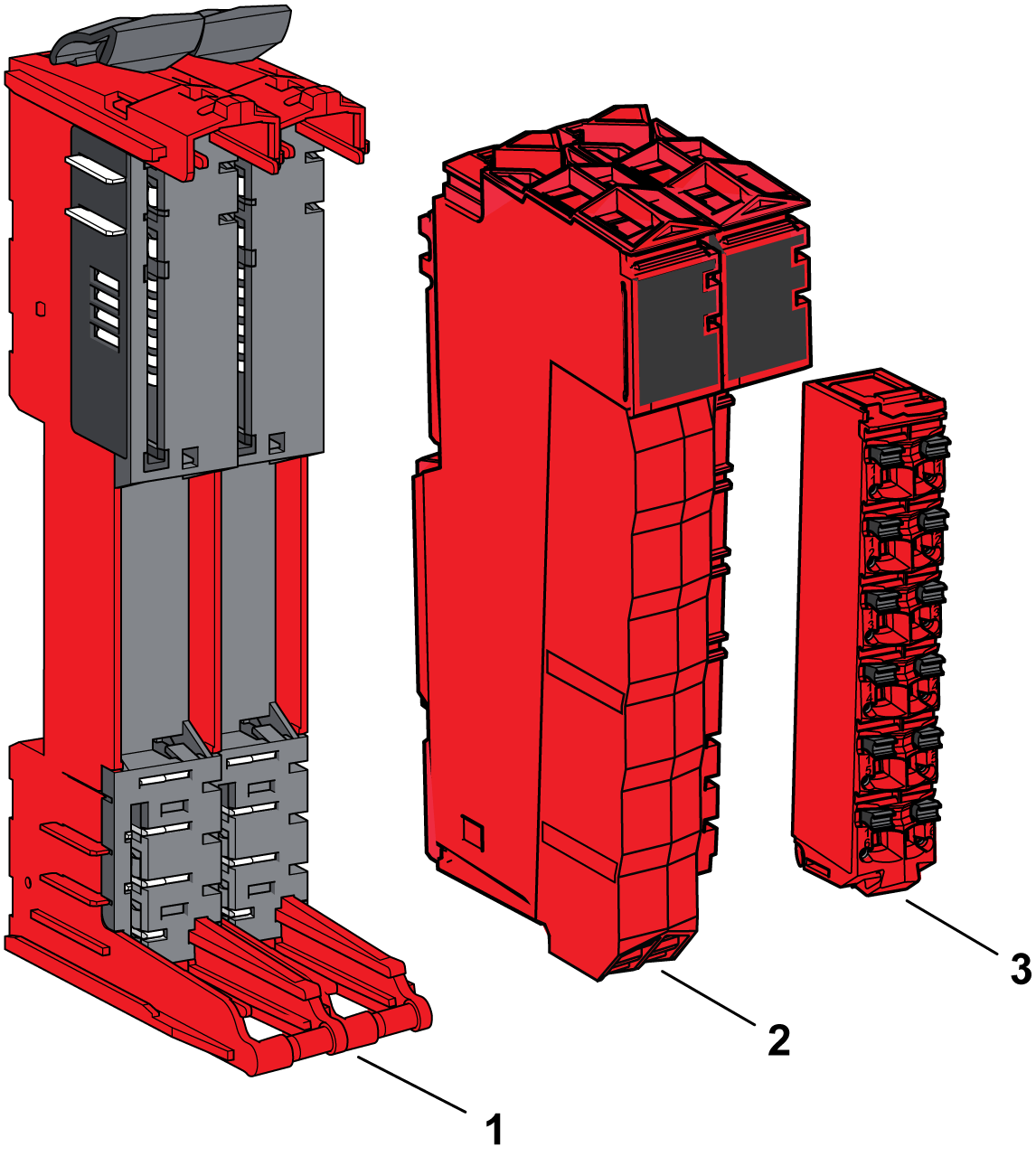

Die nachstehende Abbildung zeigt die drei Komponenten einer Sicherheits-Slice:
1 Sicherheitsbezogene Busbasis
2 Sicherheitsbezogenes Elektronikmodul
3 Sicherheitsbezogene Klemmenleiste
GEFAHR | |
---|---|
Die Sicherheitsbusbasis (bus base) und die Sicherheitsklemmenleiste für das Elektronik-Sicherheitsmodul müssen separat bestellt werden. Die Referenzen können Sie den entsprechenden Abschnitten unten entnehmen.
Nach der Montage bilden die drei Komponenten eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen und elektrostatischen Entladungen.
HINWEIS | |
---|---|
Die Kompatibilitätstabelle verweist auf die Kombinationsmöglichkeiten der Komponenten einer Slice.

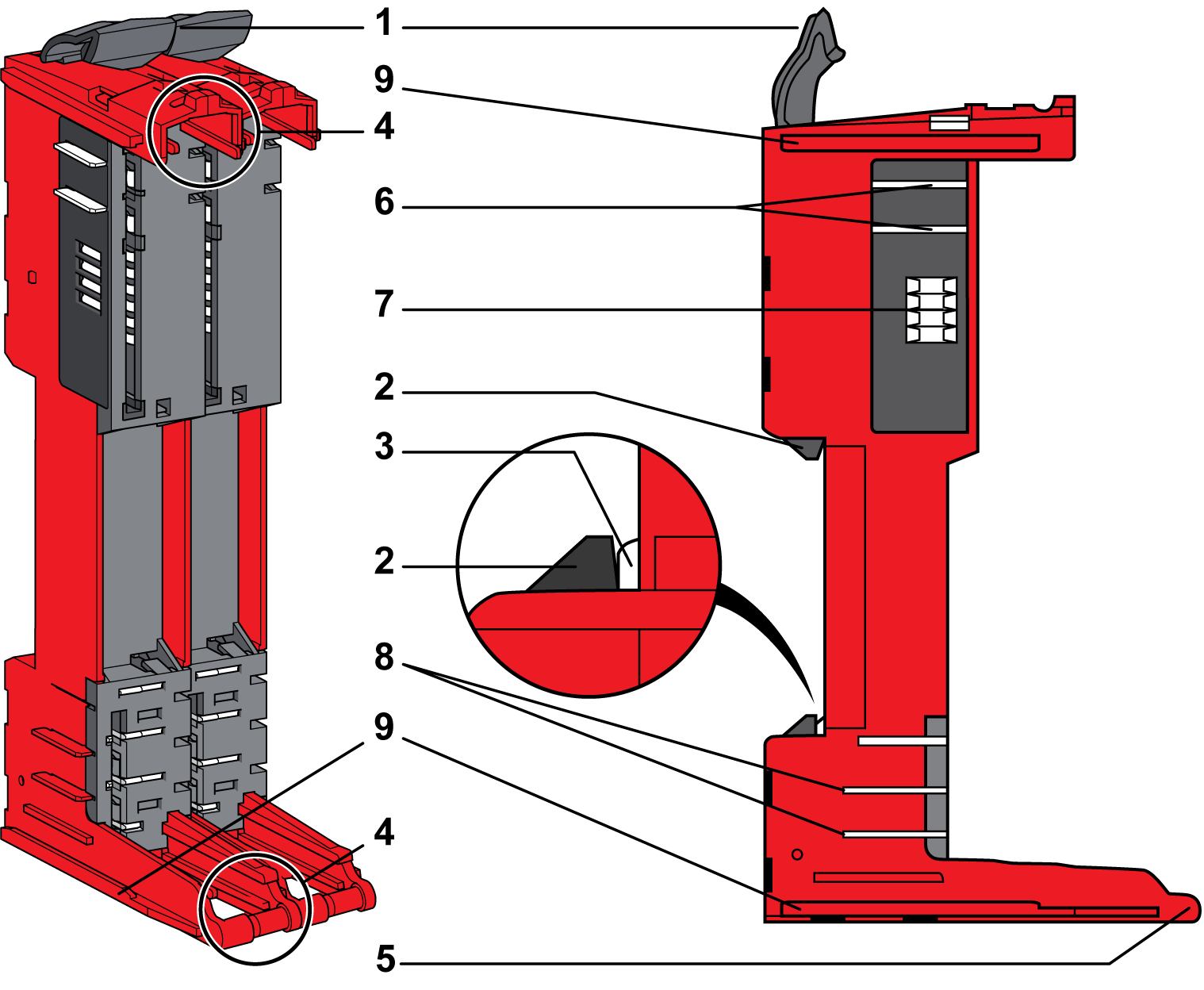

Die folgende Abbildung zeigt die verschiedenen Teile der Sicherheitsbusbasis:
1 Sicherungshebel
2 Sicherungsmechanismus der DIN-Schiene
3 Kontakt der DIN-Schiene
4 Führungen für die Montage des Elektronik-Sicherheitsmoduls
5 Drehachse für die Sicherheitsklemmenleiste
6 Kontakte für die TM5-Busspannung
7 Kontakte für die TM5-Busdaten
8 Kontakte für das 24-VDC-E/A-Leistungssegment
9 Führungsschienen
Die Tabelle unten zeigt die Typen von Sicherheitsbusbasen, die in der sicherheitsbezogenen Slice verwendet werden:
Referenz |
Beschreibung der Sicherheitsbusbasis |
Farbe |
---|---|---|
TM5ACBM3FS |
24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert Durchführung des 24-VDC-E/A-Leistungssegments |
Rot |
TM5ACBM4FS |
24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert Potenzialgetrenntes 24-VDC-E/A-Leistungssegment |
Rot |

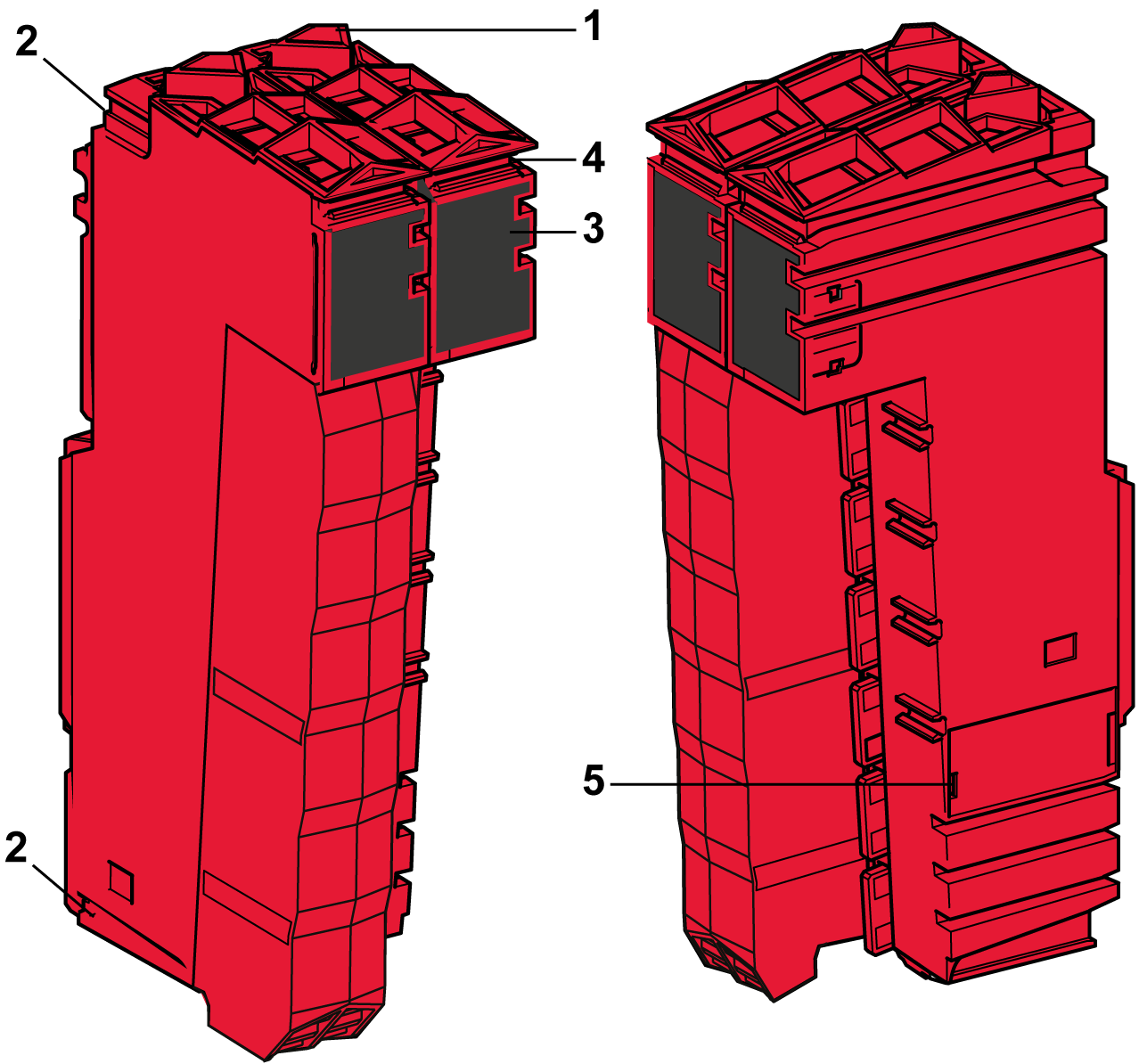

Die folgende Abbildung zeigt die verschiedenen Teile des Elektronik-Sicherheitsmoduls:
1 Sicherungshebel
2 Montageführungen
3 Anzeige (LEDs)
4 Steckplatz für Beschriftung
5 Interne Sicherung, austauschbar (je nach Referenz)
Die folgende Tabelle zeigt die verschiedenen Typen von Elektronik-Sicherheitsmodulen:
Referenz |
Beschreibung des Elektronik-Sicherheitsmoduls |
Farbe |
Siehe |
---|---|---|---|
TM5S•••FS |
Sicherheitsmodule |
Rot |
Die Sicherheitsklemmenleiste weist folgende Hauptmerkmale auf:
Werkzeuglose Verdrahtung mit Federspanndrucktechnologie
Kabelfreigabe über Drucktaste
Möglichkeit der Beschriftung aller Klemmen
Textbeschriftung ebenfalls möglich
Testzugang für Standardsonden

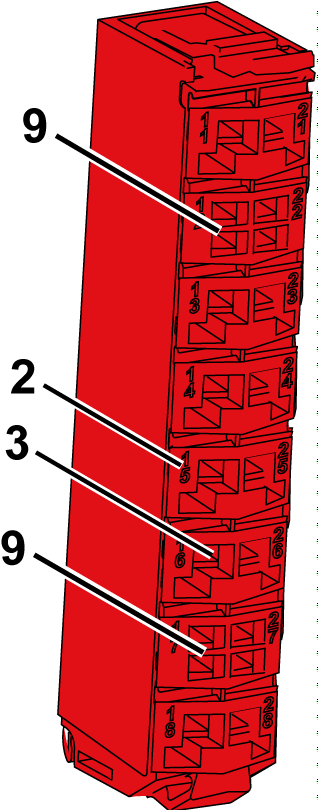

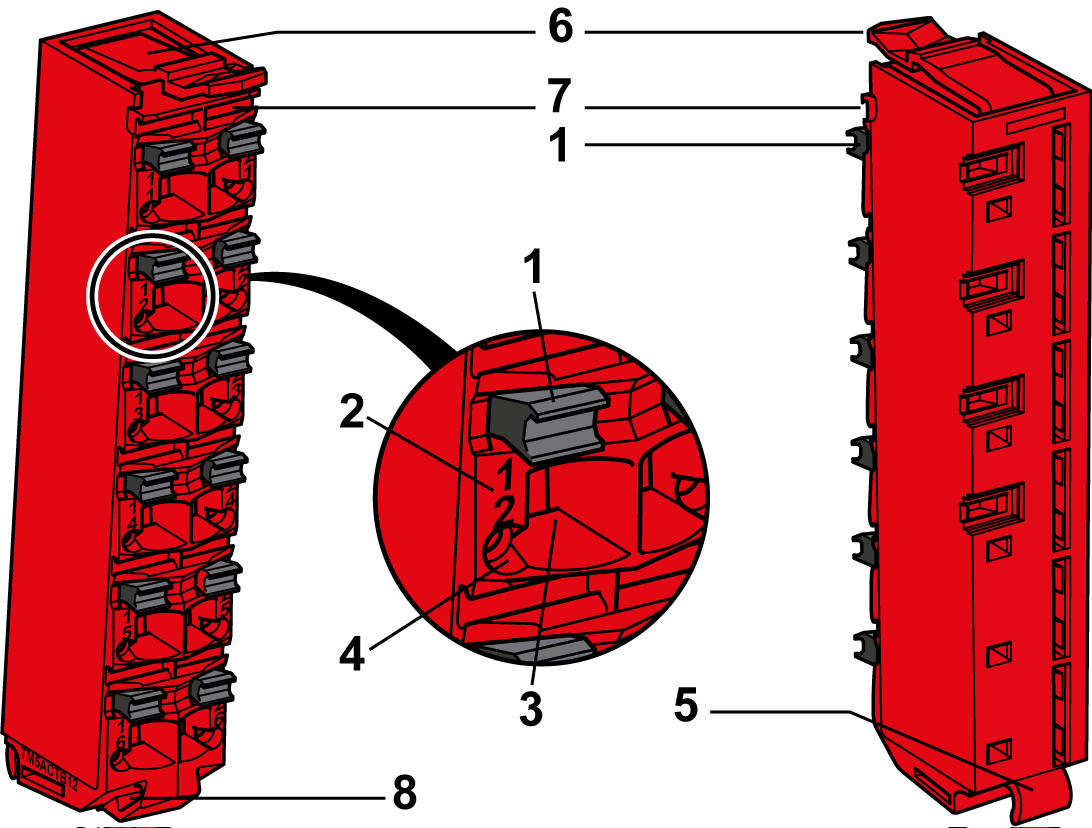

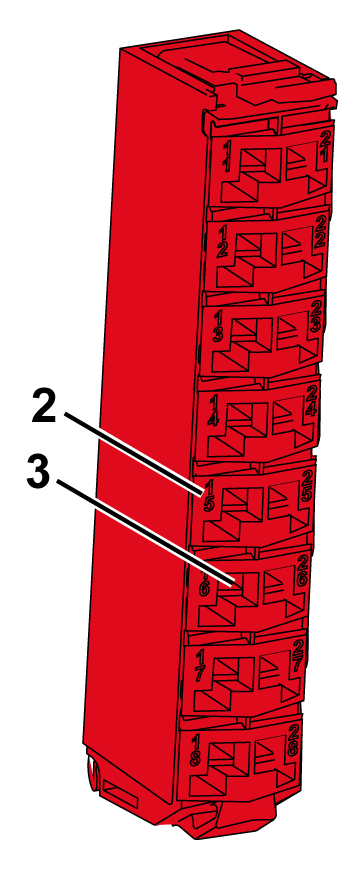

Die folgende Abbildung zeigt die verschiedenen Teile der Sicherheitsklemmenleisten:
TM5ACTB52FS |
TM5ACTB5EFS |
TM5ACTB5FFS |
---|---|---|
![]() |
![]() |
![]() |
1 Drucktaste für die Kabelfreigabe 2 Anschlussbelegung 3 Federklemmenanschluss 4 Testzugangspunkt 5 Scharnier für die Achse an der Sicherheitsbusbasis 6 Verriegelung für das Elektronik-Sicherheitsmodul 7 Vordere Aufnahme für die Beschriftung 8 Aufnahme für die Kabelklemme 9 Zugriffspunkt zur Temperaturkompensation der Klemme |
Die folgende Tabelle enthält eine Beschreibung der Sicherheitsklemmenleisten:
Referenz |
Beschreibung der Sicherheitsklemmenleisten |
Farbe |
---|---|---|
TM5ACTB52FS |
12-polige 24-VDC-Klemmenleiste (230 VAC) für Sicherheitsmodule und Safety Logic Controller, sicherheitscodiert |
Rot |
TM5ACTB5EFS |
16-polige 24-VDC-Klemmenleiste für Sicherheitsmodule, sicherheitscodiert, 2x PT1000 für Temperaturkompensation in Klemme integriert |
Rot |
TM5ACTB5FFS |
16-polige 24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert |
Rot |
