SF_ESPE

La seguente descrizione è valida per il blocco di funzione SF_ESPE_V1_0z, versione 1.0z (ove z = 0-9).

Breve descrizione

NOTA:

In questa documentazione, l'apparecchiatura di protezione elettrosensibile per brevità viene designata con l'acronimo inglese ESPE (da Electro-Sensitive Protective Equipment).

Il blocco di funzione di sicurezza SF_ESPE (Electro-Sensitive Protective Equipment – apparecchiatura di protezione elettrosensibile) sorveglia gli stati di commutazione di dispositivi di protezione elettrosensibili (ad es., griglie fotoelettriche). Il segnale di abilitazione all'uscita S_ESPE_Out diventa SAFEFALSE quando l'apparecchiatura di sicurezza è stata attivata, ossia quando il raggio luminoso della griglia fotoelettrica è stato interrotto.

S_StartReset può essere usato per specificare un'inibizione di avvio e S_AutoReset per specificare un'inibizione di riavvio.

NOTA:

Il sensore di sicurezza collegato al blocco di funzione deve soddisfare i requisiti dell'ESPE (Electro-Sensitive Protective Equipment) previsti nella norma IEC 61496-1.

Ingressi del blocco di funzione

Per ottenere informazioni dettagliate sui seguenti punti, cliccare sui link corrispondenti.

Nome	Breve descrizione	Valore
Activate	Ingresso a controllo di stato per l'attivazione del blocco di funzione. Tipo di dati: BOOL Valore iniziale: FALSE	FALSE: Blocco di funzione non attivo TRUE: Blocco di funzione attivo
S_ESPE_In	Ingresso a controllo di stato per lo stato dell'ESPE. Tipo di dati: SAFEBOOL Valore iniziale: SAFEFALSE	SAFEFALSE: La ESPE è stata attivata (ad es., griglia fotoelettrica / cortina luminosa interrotta) SAFETRUE: La ESPE non è stata attivata
S_StartReset	Ingresso a controllo di stato per specificare l'inibizione di avvio dopo l'avvio del Safety Logic Controller o dopo l'attivazione del blocco di funzione. Un'inibizione di avvio attiva dev'essere rimossa a mano mediante un fronte di segnale positivo all'ingresso Reset. Un'inibizione di avvio disattivata provoca la commutazione automatica di S_ESPE_Out a SAFETRUE quando il blocco di funzione è attivo e la funzione di sicurezza non è richiesta. Tipo di dati: SAFEBOOL Valore iniziale: SAFEFALSE Tenere conto della prima avvertenza sotto questa tabella.	SAFEFALSE: Con inibizione di avvio SAFETRUE: Senza inibizione di avvio
S_AutoReset	Ingresso a controllo di stato per specificare un'inibizione di riavvio in seguito al ritorno del segnale SAFETRUE all'ingresso S_ESPE_In, ossia in seguito al venir meno di una precedente attivazione dell'apparecchiatura ESPE. Un'inibizione di riavvio attiva dev'essere rimossa a mano mediante un fronte di segnale positivo all'ingresso Reset. Un'inibizione di riavvio disattivata provoca la commutazione automatica di S_ESPE_Out a SAFETRUE quando il blocco di funzione è attivo e la funzione di sicurezza non è più richiesta. Tipo di dati: SAFEBOOL Valore iniziale: SAFEFALSE Tenere conto della prima avvertenza sotto questa tabella.	SAFEFALSE: Con inibizione di riavvio SAFETRUE: Senza inibizione di riavvio
Reset	Ingresso attivato da fronte per il segnale di reset: per resettare messaggi di errore quando la causa dell'errore non sussiste più. Reset a mano di un'inibizione di avvio/riavvio attiva (specificata con S_StartReset e/o S_AutoReset). Tenere conto della seconda avvertenza sotto questa tabella. Tipo di dati: BOOL Valore iniziale: FALSE NOTA: Il reset non consegue a un fronte negativo (discendente), come specificato nella EN ISO 13849-1, ma a un fronte positivo (ascendente).	FALSE: Reset non richiesto Fronte FALSE > TRUE: Reset richiesto

AVVERTENZA
	NON CONFORMITÀ AI REQUISITI DELLA FUNZIONE DI SICUREZZA Verificate le conseguenze di un'inibizione di avvio disattivata (S_StartReset = SAFETRUE) e/o di un'inibizione di riavvio disattivata (S_AutoReset = SAFETRUE) per la vostra macchina / il vostro processo prima di implementarle. Rispettate le prescrizioni della normativa di settore rilevanti per le inibizioni di avvio/riavvio. Controllate che sia implementata un'inibizione di avvio adatta in un'altra posizione o con altri mezzi. La mancata osservazione di queste istruzioni può causare la morte, lesioni personali gravi e danni materiali.

AVVERTENZA

NON CONFORMITÀ AI REQUISITI DELLA FUNZIONE DI SICUREZZA

Verificate le conseguenze di un'inibizione di avvio disattivata (S_StartReset = SAFETRUE) e/o di un'inibizione di riavvio disattivata (S_AutoReset = SAFETRUE) per la vostra macchina / il vostro processo prima di implementarle.
Rispettate le prescrizioni della normativa di settore rilevanti per le inibizioni di avvio/riavvio.
Controllate che sia implementata un'inibizione di avvio adatta in un'altra posizione o con altri mezzi.

La mancata osservazione di queste istruzioni può causare la morte, lesioni personali gravi e danni materiali.

Il reset del blocco di funzione mediante fronte di segnale positivo all'ingresso Reset può causare la commutazione immediata dell'uscita S_ESPE_Out a SAFETRUE (a dipendere dallo stato degli altri ingressi).

AVVERTENZA
	AVVIO INATTESO Includete nella vostra analisi del rischio le conseguenze di un reset mediante un fronte di segnale positivo all'ingresso Reset. Assicurate che siano state prese misure e adottate procedure idonee (secondo la normativa di settore applicabile) ad evitare situazioni di pericolo durante il reset. Non entrate nella zona di operazione durante il reset. Assicurate che nessun altro possa accedere alla zona di operazione durante il reset. Usate interblocchi di sicurezza idonei ovunque ci sia pericolo per le persone e per l'attrezzatura. La mancata osservazione di queste istruzioni può causare la morte, lesioni personali gravi e danni materiali.

AVVERTENZA

AVVIO INATTESO

Includete nella vostra analisi del rischio le conseguenze di un reset mediante un fronte di segnale positivo all'ingresso Reset.
Assicurate che siano state prese misure e adottate procedure idonee (secondo la normativa di settore applicabile) ad evitare situazioni di pericolo durante il reset.
Non entrate nella zona di operazione durante il reset.
Assicurate che nessun altro possa accedere alla zona di operazione durante il reset.
Usate interblocchi di sicurezza idonei ovunque ci sia pericolo per le persone e per l'attrezzatura.

La mancata osservazione di queste istruzioni può causare la morte, lesioni personali gravi e danni materiali.

Uscite del blocco di funzione

Per ottenere informazioni dettagliate sui seguenti punti, cliccare sui link corrispondenti.

Nome	Breve descrizione	Valore
Ready	Uscita che segnala "Blocco di funzione attivo / non attivo". Tipo di dati: BOOL	FALSE: Il blocco di funzione non è attivo (Activate = FALSE) e tutte le uscite del blocco di funzione sono commutate a FALSE/SAFEFALSE. TRUE: Il blocco di funzione è attivo (Activate = TRUE) e i parametri di uscita rappresentano lo stato della funzione di sicurezza.
S_ESPE_Out	Uscita per segnali di abilitazione del blocco di funzione. Tipo di dati: SAFEBOOL	SAFEFALSE: ESPE attivata o il blocco di funzione non è attivato o l'inibizione di avvio/riavvio è attiva o è presente un messaggio di errore. SAFETRUE: ESPE non attivata e il blocco di funzione è attivo e l'inibizione di avvio/riavvio non è attiva e non è presente messaggio di errore.
Error	Uscita per messaggi di errore. Tipo di dati: BOOL	FALSE: Nessun errore. TRUE: Il blocco di funzione ha rilevato un errore. Di conseguenza, l'uscita S_ESPE_Out diventa SAFEFALSE.
DiagCode	Uscita per messaggi diagnostici. Tipo di dati: WORD	Messaggio diagnostico del blocco di funzione. I valori possibili sono elencati e descritti nell'argomento "Codici diagnostici".

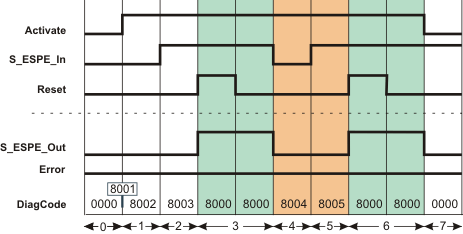

Diagramma di sequenza segnali

Questo diagramma mostra la curva di segnale per una tipica applicazione con inibizione di avvio attiva e inibizione di riavvio attiva:

S_StartReset = SAFEFALSE: Inibizione di avvio seguente all'attivazione del blocco di funzione e all'avvio del Safety Logic Controller
S_AutoReset = SAFEFALSE: Inibizione di riavvio quando l'apparecchiatura ESPE attivata in precedenza non è più attivata (ingresso S_ESPE_In è tornato SAFETRUE).

NOTA:

Anche l'altro diagramma di sequenza segnali può essere utile al riguardo.

NOTA:

I diagrammi di sequenza segnali in questa documentazione possibilmente omettono determinati codici diagnostici. Possibilmente non viene, per esempio, visualizzato un codice diagnostico quando il relativo stato del blocco di funzione è uno stato di transizione temporaneo ed è attivo per un solo ciclo del Safety Logic Controller.

Sono illustrate solo le tipiche combinazioni di segnali in ingresso. Altre combinazioni di segnali sono possibili.

0	Il blocco di funzione non è ancora attivo (Activate = FALSE). Di conseguenza, tutte le uscite sono FALSE o SAFEFALSE. L'apparecchiatura ESPE è già stata attivata, ad esempio mediante interruzione della cortina/griglia fotoelettrica (S_ESPE_In = SAFEFALSE).
1	Dopo l'attivazione del blocco di funzione con Activate = TRUE, l'inibizione di avvio è inizialmente attiva.
2	L'ESPE non è più attivata quando, ad esempio, la cortina/griglia fotoelettrica non è più interrotta. L'uscita S_ESPE_Out rimane inizialmente SAFEFALSE, dato che S_StartReset = SAFEFALSE impedisce l'avvio automatico.
3	Un fronte di segnale positivo all'ingresso Reset resetta l'inibizione di avvio e fa seguito il normale esercizio. L'uscita S_ESPE_Out diventa SAFETRUE.
4	Richiesta della funzione di sicurezza. ESPE attivata. L'uscita S_ESPE_Out diventa SAFEFALSE.
5	L'ESPE non è più attivata e l'uscita S_ESPE_Out rimane inizialmente SAFEFALSE, dato che è specificata un'inibizione di riavvio mediante S_AutoReset = SAFEFALSE.
6	Un fronte di segnale positivo all'ingresso Reset resetta l'inibizione di riavvio e fa seguito il normale esercizio. L'uscita S_ESPE_Out diventa SAFETRUE.
7	L'attivazione del blocco di funzione viene rimossa (Activate = FALSE), uscita S_ESPE_Out = SAFEFALSE.

Esempio applicativo

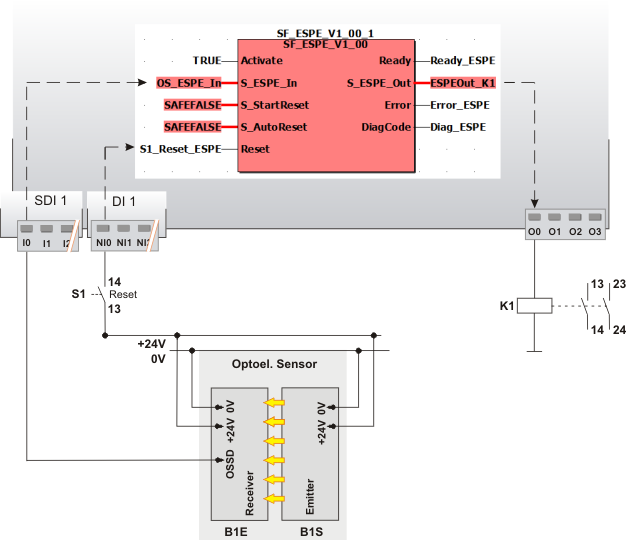

Questo esempio illustra una connessione monocanale tra l'uscita OSSD del ricevitore B1E di un'ESPE e il blocco di funzione di sicurezza SF_ESPE. Il ricevitore B1E dell'ESPE è connesso al morsetto d'ingresso I0 del dispositivo d'ingresso di sicurezza SDI con ID 1.

In questo esempio sono valide le seguenti condizioni:

Il segnale del morsetto d'ingresso I0 del dispositivo d'ingresso di sicurezza SDI 1 è assegnato alla variabile I/O globale OS_ESPE_In. Questa variabile I/O globale è collegata all'ingresso S_ESPE_In del blocco di funzione a scopo di valutazione.
La variabile I/O globale ESPEOut_K1 viene collegata all'uscita S_ESPE_Out del blocco di funzione. Questa variabile I/O globale ha come indirizzo il morsetto d'uscita O0 del Safety Logic Controller.

Il blocco di funzione è permanentemente attivato dalla costante TRUE applicata all'ingresso Activate.

S_StartReset = SAFEFALSE specifica un'inibizione di avvio dopo l'avvio del Safety Logic Controller o dopo l'attivazione del blocco di funzione. In aggiunta, S_AutoReset = SAFEFALSE specifica un'inibizione di riavvio per il blocco di funzione. L'inibizione è attiva quando viene meno una precedente attivazione dell'ESPE (ad es., griglia/cortina luminosa non più interrotta), ossia quando il segnale SAFETRUE è nuovamente presente all'ingresso S_ESPE_In.

Ambedue le inibizioni si rimuovono solo con un fronte di segnale positivo all'ingresso Reset.

A tal fine, il pulsante di reset S1 è connesso all'ingresso NI0 del dispositivo d'ingresso standard DI 1.

S1	Reset
B1	ESPE
B1S	Emittente
B1E	Ricevitore

Altre informazioni:

Anche l'altro esempio applicativo e le note che lo accompagnano possono essere utili.
