装配

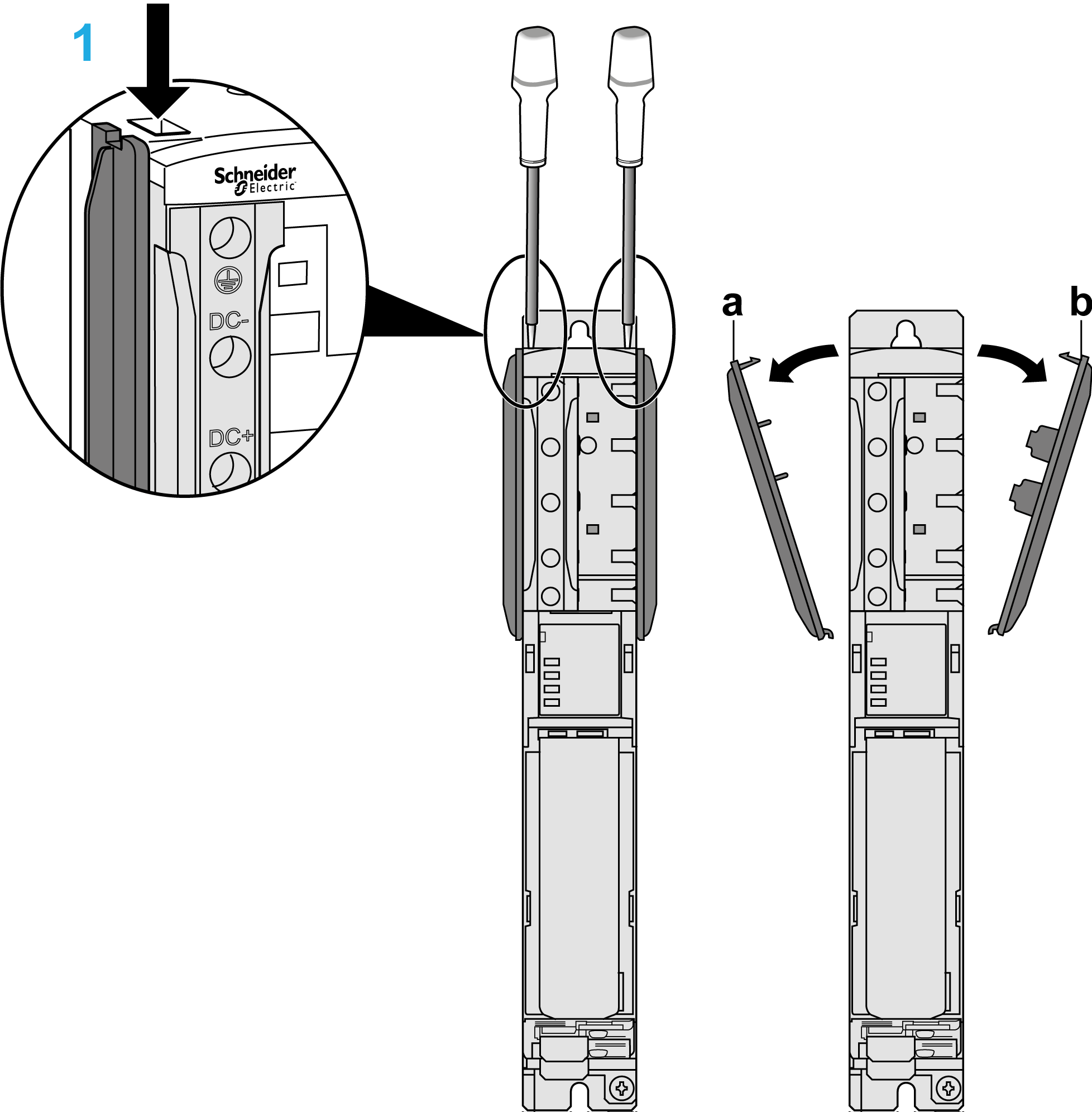

取下有模块彼此连接的模块侧（Lexium 62 Power Supply、Lexium 62 Servo Drive 和 Lexium 62 DC Link Support Module）的端子盖。

为此，请将螺丝刀按入模块顶部的开口 (1)（螺丝刀口宽度：5.5...8 毫米（0.22...0.31 英寸）），松开端子盖。

然后朝外取下端子盖（a、b）。

将平头螺钉 M6（凹头带帽螺钉）旋入预制的安装孔。

在螺钉头与安装板之间保持 10 毫米（0.39 英寸）的距离。

钩挂设备，确认其为垂直安装版本。

如果使用 Lexium 62 DC Link Support Module，则将其放置在 Lexium 62 设备端子排左侧或右侧。

根据载流能力，按从左至右的顺序放置电源和驱动器模块：

1. 电源

2. 根据功率，从功率最高的模块开始，驱动各个模块。

拧紧安装螺钉（扭矩：4.6 Nm (41 lbf in)）。

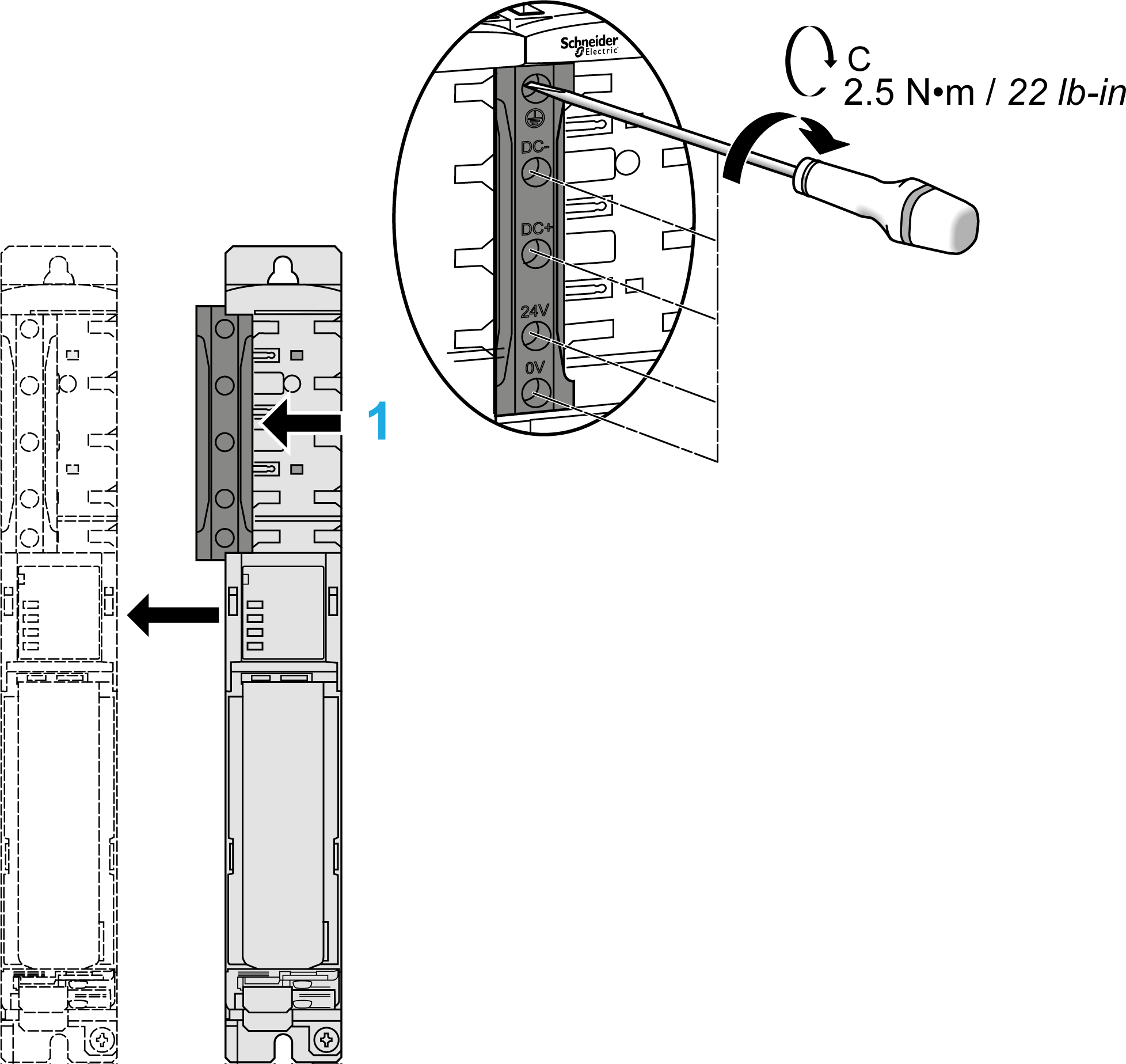

确认 Bus Bar Module 上的滑块能够顺畅移动。如果不能，则拧松将滑块固定到 Bus Bar Module 的螺钉。

拧紧 Bus Bar Module 的螺钉（扭矩：2.5 Nm / 22 lbf in）。

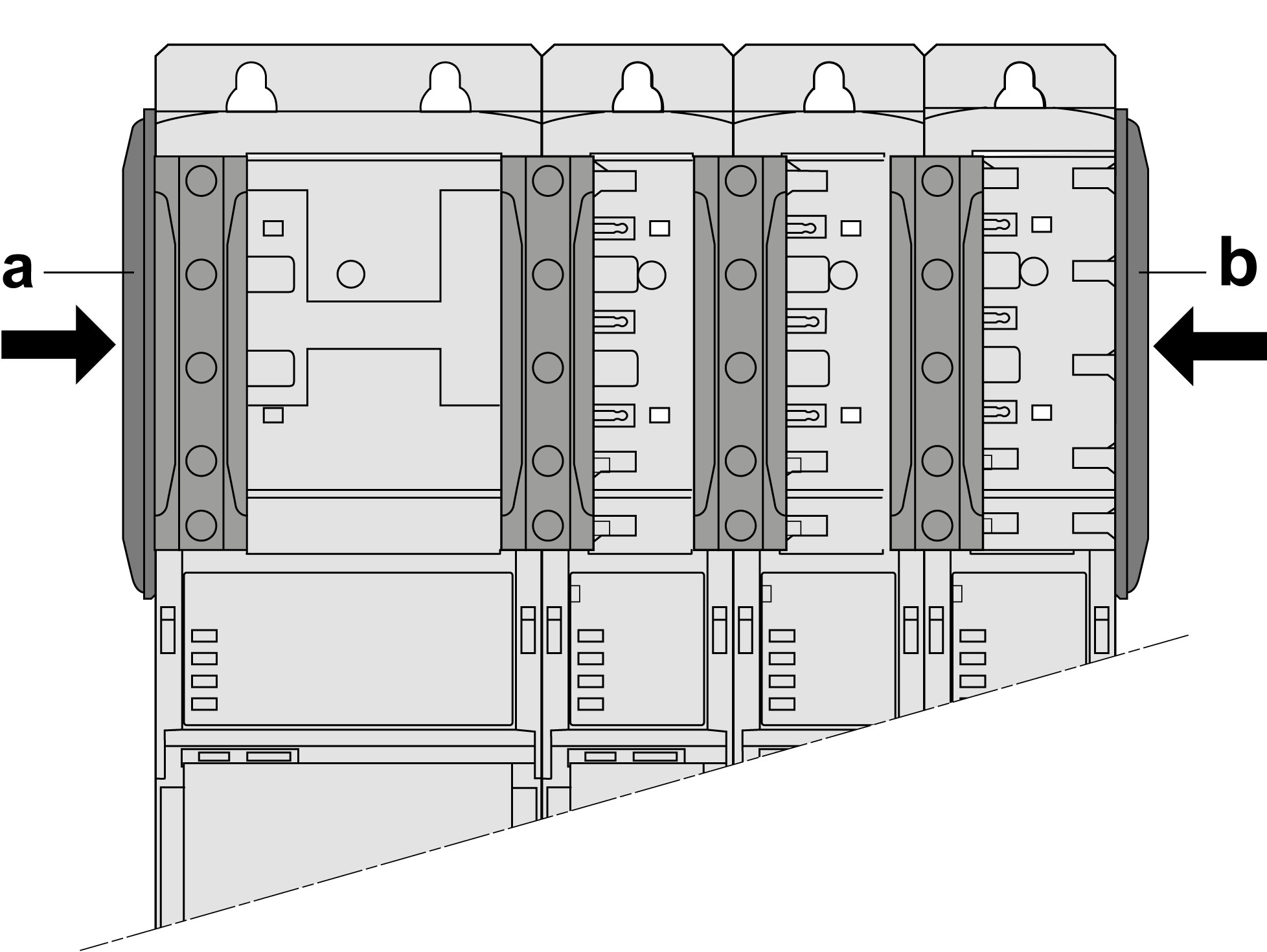

在 Bus Bar Module 组件外部的左上角上安装端子盖 (a)，在右上角上安装端子盖 (b)。有关重要的安全说明，请参阅此表后的安装说明。

晃动 Bus Bar Module 组合外部的端子盖

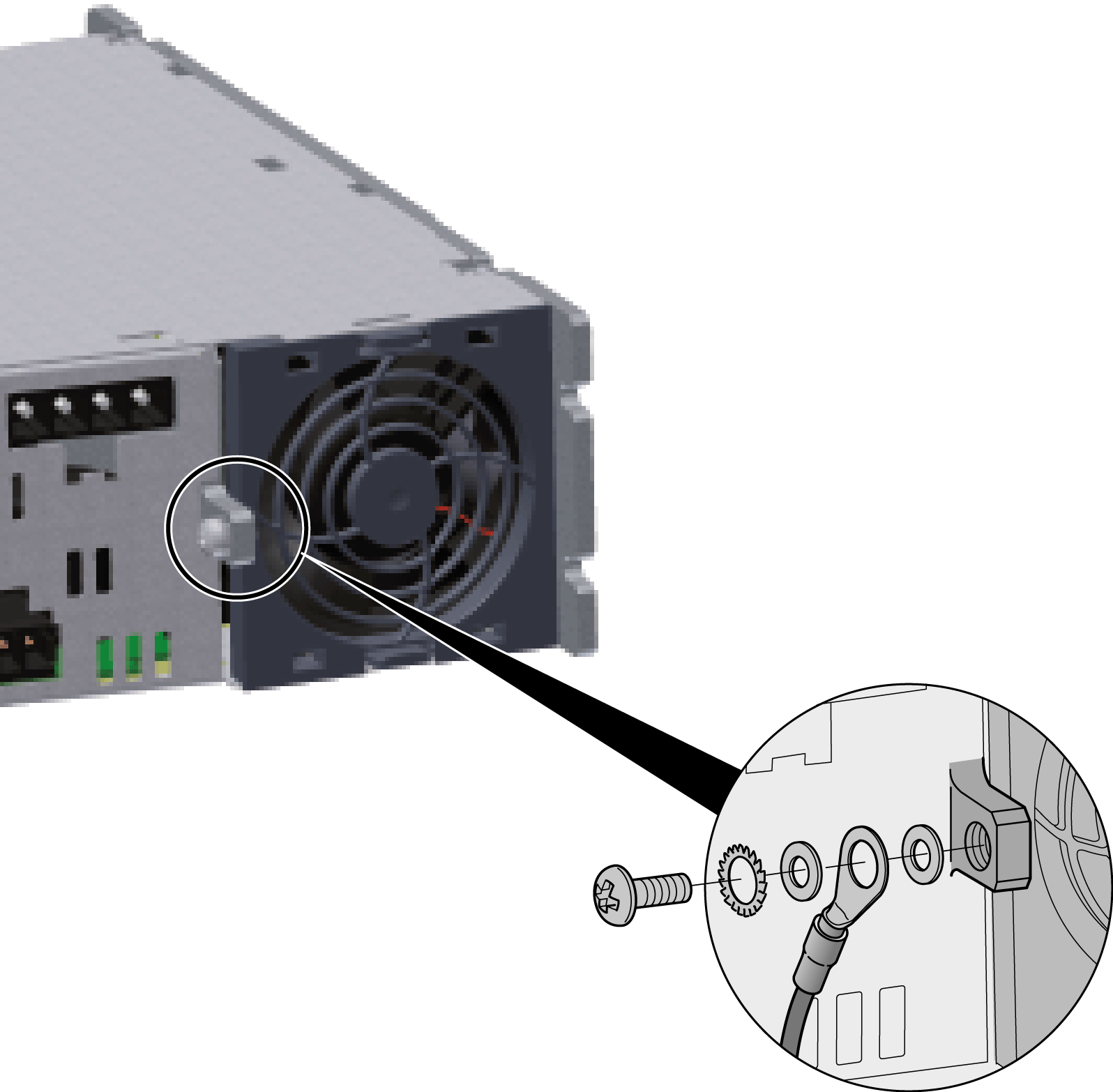

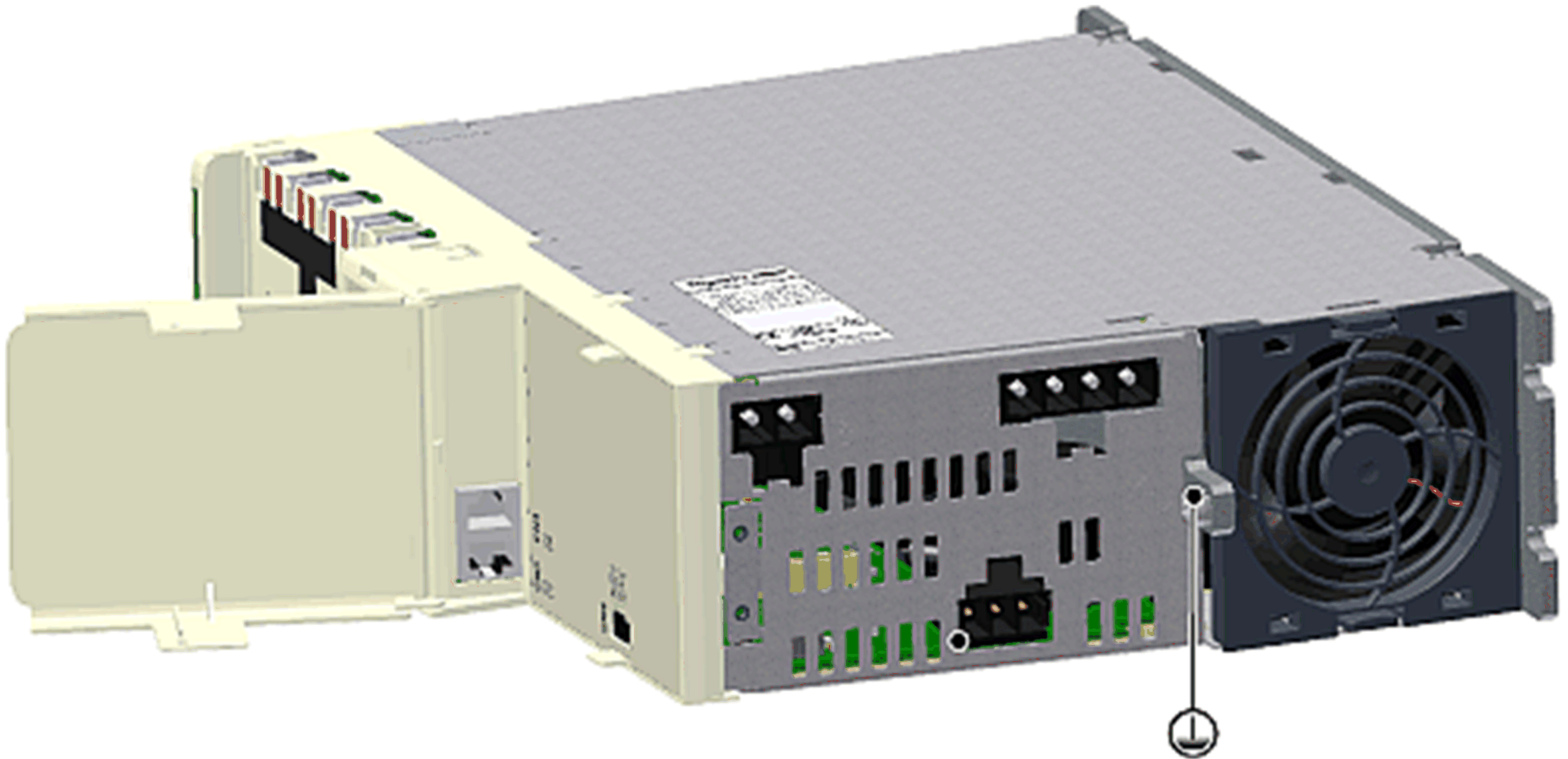

将额外的保护性接地导线与环形电缆接线柱连接并将 M5 螺钉连接到电源的散热器（拧紧扭矩：3.5 Nm (31 lbf in)）。

散热器上元件的组装顺序：

• 垫圈

• 环形电缆接线柱

• 垫圈

• 锁紧垫圈

• 螺钉

将插入式连接器 CN5 24 V 电源连接到电源。

将插入式连接器 CN6 AC 电源连接到电源。

将 Sercos 电缆 CN2 (CN3) 连接到电源。

将 Sercos 电缆 CN2 (CN3) 插入驱动器模块。

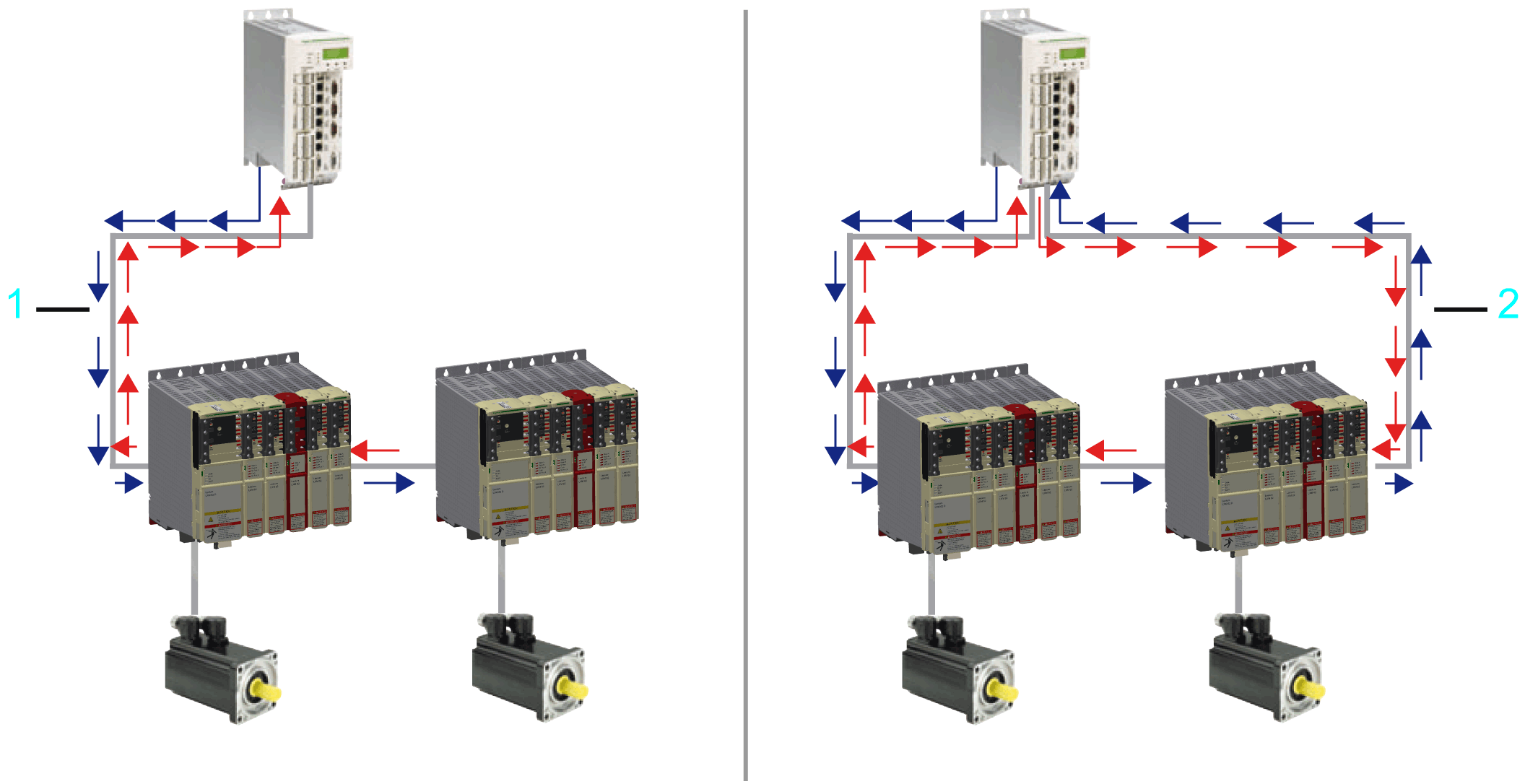

线型拓扑结构和环形拓扑结构

1 线型拓扑结构

2 环形拓扑线型

将插入式连接器 CN4“Ready 继电器输出”连接到电源。

将插入式连接器 CN6 / CN11“变频器使能”连接到驱动器模块 (Lexium 62 Servo Drive)。

可以选择将插入式连接器 CN4“IO”连接到驱动器模块。

可以选择将插入式连接器 CN5“IO 电源”连接到驱动器模块。

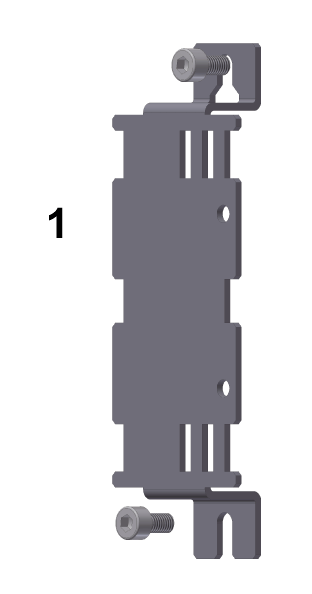

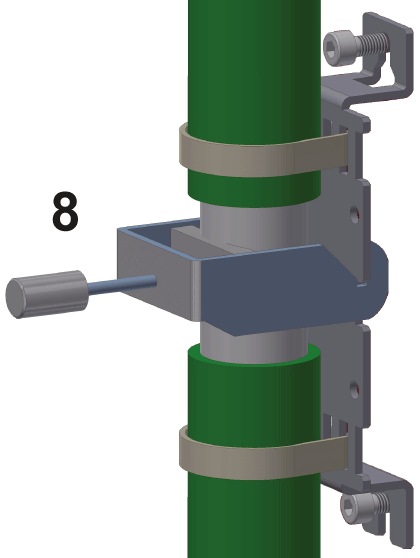

将“电机连接器轴 A”CN8 连接到驱动器模块。

• 将“电机连接器轴 B”CN10 连接到双驱动器（如果可用）。

• 将“机器编码器输出”CN12 连接到 Advanced 双驱动器（如果可用）。

将“编码器插入式轴 A”CN7 连接到驱动器模块。

将“编码器插入式轴 B 或机器编码器”CN9 连接到双驱动器（如果可用）。

将“编码器输出插头”CN12 连接到 Advanced 驱动器（如果可用）。
