TM241C24R 简介

概述

TM241C24R Logic Controller：

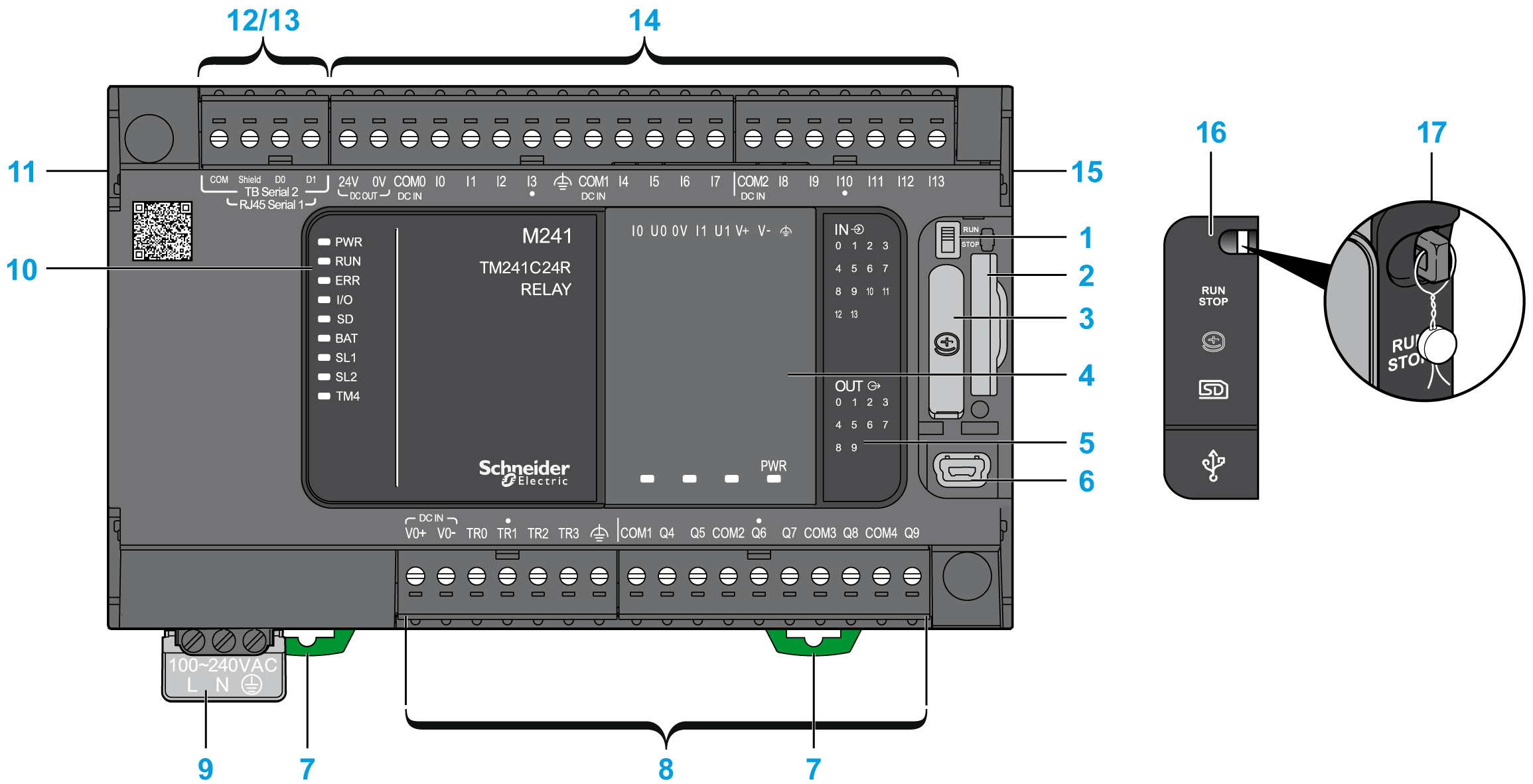

下图显示了 TM241C24R 逻辑控制器的各个组件：

编号	描述	请参阅
1	运行/停止开关	运行/停止
2	SD 卡插槽	SD 卡
3	电池座	实时时钟 (RTC)
4	卡槽	TMC4 卡盒
5	用于表示 I/O 状态的 LED	数字量输入状态 LED
5	用于表示 I/O 状态的 LED	继电器输出状态 LED 快速输出状态 LED
6	USB Mini-B 编程端口/用于编程 PC (EcoStruxure Machine Expert) 的终端连接	USB Mini-B 编程端口
7	钩锁，用于 35 毫米（1.38 英寸）的顶帽型材导轨（DIN 导轨）	顶帽截面导轨
8	嵌入式继电器输出	继电器输出
	嵌入式快速晶体管输出	快速晶体管输出
	输出可插拔端子块	可插拔螺钉端子块的规则
9	100...240 Vac 50/60 Hz 电源	AC 电源特性和接线
10	状态 LED	–
11	TM4 总线连接器	TM4 扩展模块
12	串行线路端口 1/RJ45 类型（RS-232 或 RS-485）	串行线路 1
13	串行线路端口 2/螺钉端子块类型 (RS-485)	串行线路 2
14	嵌入式数字量输入	嵌入式数字量输入
14	输入可插拔端子块	可插拔螺钉端子块的规则
15	TM3/TM2 总线连接器	TM3 扩展模块
16	护盖（SD 卡插槽、“运行/停止”开关和 USB mini-B 编程端口）	–
17	锁钩（不包含钩）	–

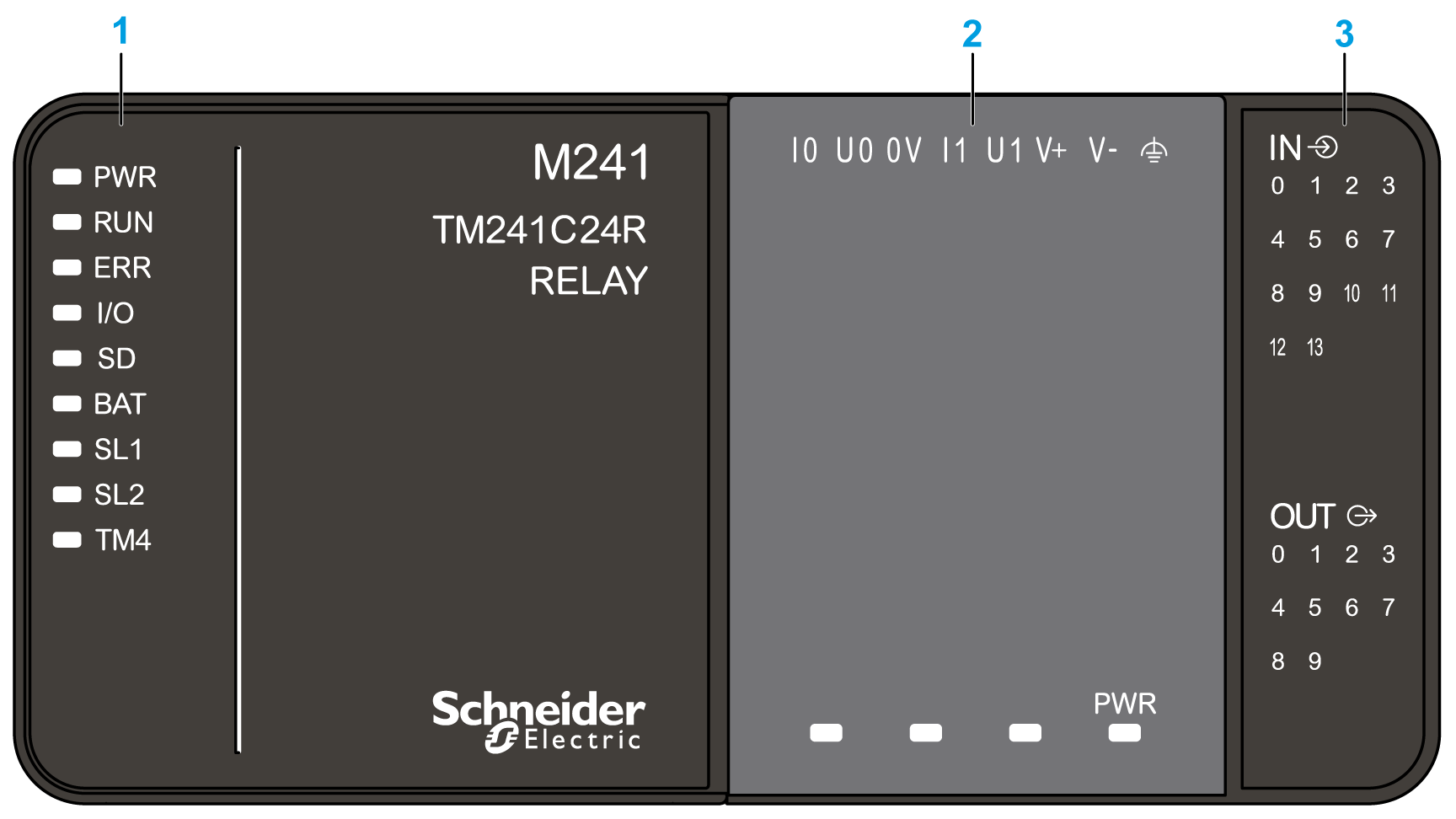

下图显示状态 LED：

1 系统状态 LED

2 扩展板状态 LED（选配）

3 I/O 状态 LED

下表描述了系统状态 LED：

标签	功能类型	颜色	状态	描述
标签	功能类型	颜色	状态	控制器状态¹	程序端口通讯	应用程序执行
PWR	电源	绿色	亮起	表示已通电。
PWR	电源	绿色	熄灭	表示已断开电源。
RUN	机器状态	绿色	亮起	表示控制器正在运行有效的应用程序。
			闪烁	表示控制器中的一个有效应用程序停止。
			闪烁 1 次	表示控制器已在“断点”处暂停。
			熄灭	表示控制器未进行编程.	-	-
ERR	错误	红色	亮起	表示检测到操作系统错误.	受限制	否
			快速闪烁	表示控制器检测到内部错误。	受限制	否
			慢速闪烁	表示已检测到微小错误（如果 RUN LED 亮起），或者未检测到应用程序。	是	否
I/O	I/O 错误	红色	亮起	表示嵌入式 I/O、串行线路 1 或 2、SD 卡、扩展板、TM4 总线、TM3 总线上存在设备错误。
SD	SD 卡访问	绿色	亮起	表示正在访问 SD 卡.
BAT	电池	红色	亮起	表示电池需要更换。
BAT	电池	红色	闪烁	表示电池电量低。
SL1	串行线路 1	绿色	闪烁	表示串行线路 1 的状态。
SL1	串行线路 1	绿色	熄灭	指示无串行通讯。
SL2	串行线路 2	绿色	闪烁	表示串行线路 2 的状态。
SL2	串行线路 2	绿色	熄灭	指示无串行通讯。
TM4	TM4 总线上存在错误	红色	亮起	表示 TM4 总线上检测到错误。
TM4	TM4 总线上存在错误	红色	熄灭	表示 TM4 总线上没有检测到错误。

¹ 有关控制器状态描述的详细信息，请参阅 M241 Logic Controller - 编程指南。

下图显示了 Logic Controller 的外部尺寸：
