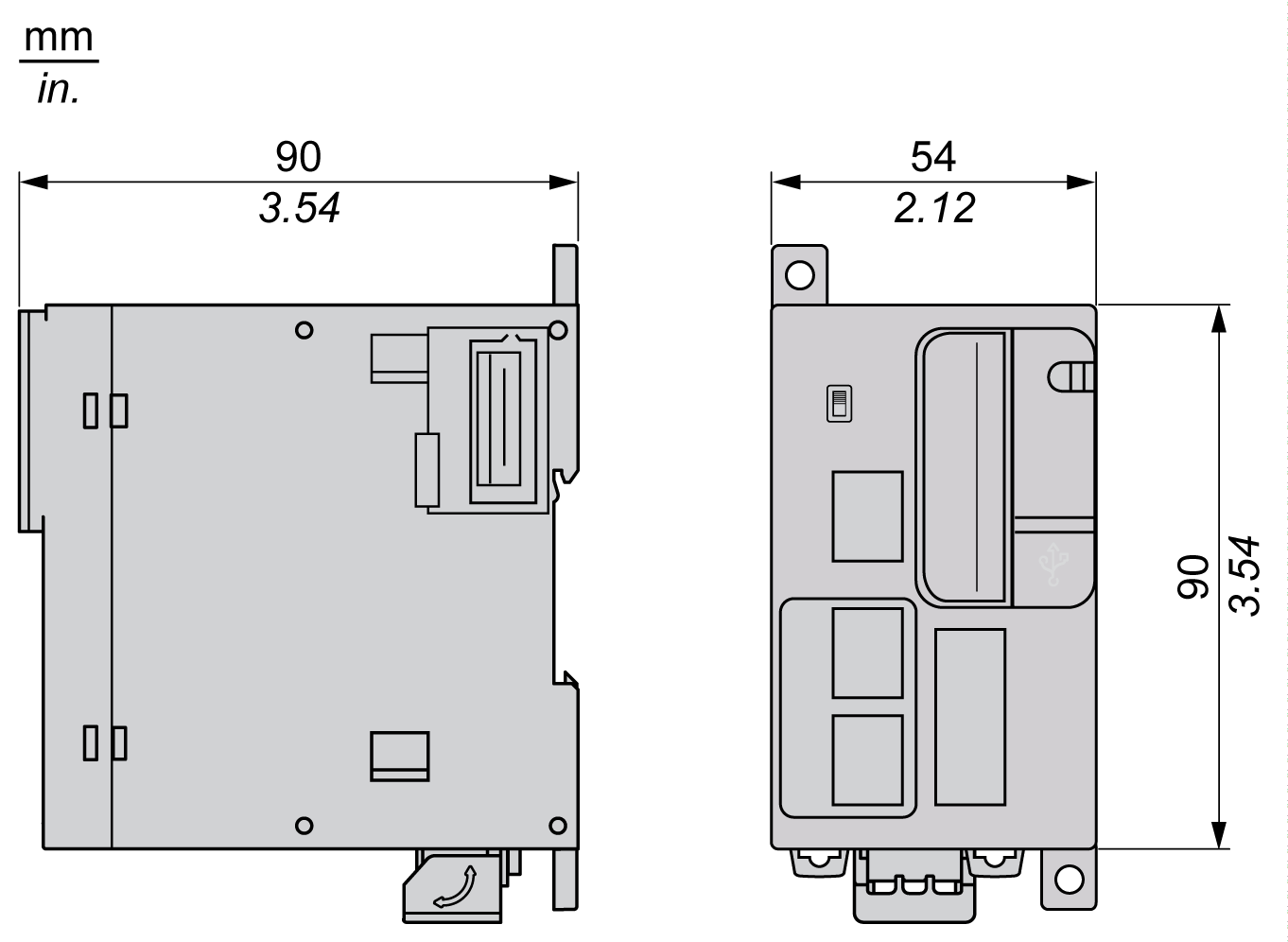

Beschreibung

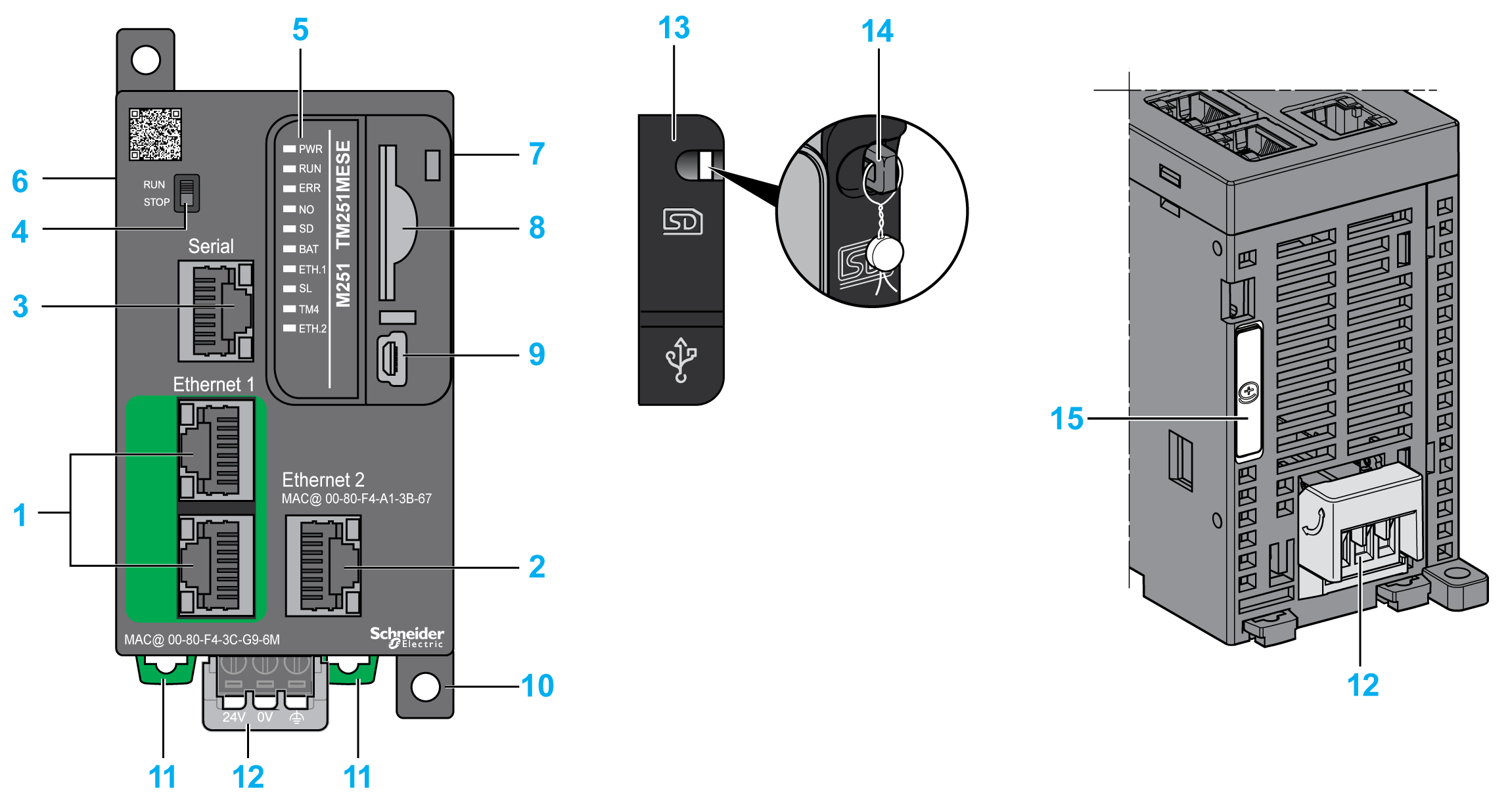

Die nachstehende Abbildung zeigt die verschiedenen Komponenten des TM251MESE Logic Controllers:
|
Nr. |
Beschreibung |
Siehe |
|---|---|---|
|
1 |
Ethernet-Dual-Port-Switch |
|
|
2 |
Ethernet-Port 2 |
|
|
3 |
Serieller Leitungsport / Typ RJ45 (RS-232 oder RS-485) |
|
|
4 |
Run/Stop-Schalter |
|
|
5 |
Status-LEDs |
|
|
6 |
TM4-Busanschluss |
|
|
7 |
TM3/TM2-Busanschluss |
|
|
8 |
SD-Kartensteckplatz |
|
|
9 |
USB-mini-B-Programmierport / Für die Verbindung mit einem Programmier-PC (EcoStruxure Machine Expert) |
|
|
10 |
Anschlussklemmen für Flächenmontage |
– |
|
11 |
Halteclip für Tragschiene (DIN-Schiene) 35 mm (1.38 in.) |
|
|
12 |
24-VDC-Spannungsversorgung |
|
|
13 |
Schutzabdeckung (SD-Kartensteckplatz und USB-mini-B-Programmierport) |
– |
|
14 |
Rasthaken (nicht enthalten) |
– |
|
15 |
Batteriehalter |
Status-LEDs

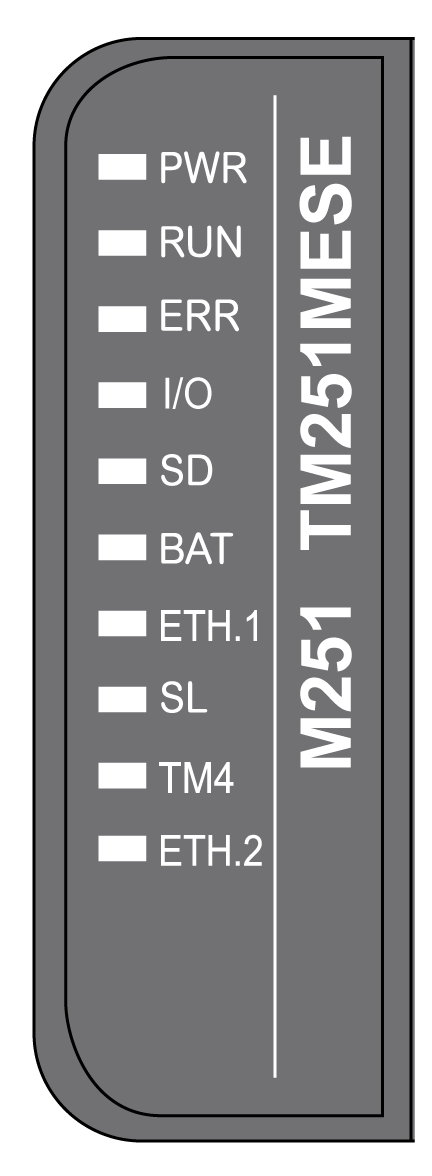

Die folgende Abbildung zeigt die Status-LEDs:
In der folgenden Tabelle werden die Systemstatus-LEDs beschrieben:
|
Bezeichnung |
Funktionstyp |
Farbe |
Status |
Beschreibung |
||
|---|---|---|---|---|---|---|
|
PWR |
Leistung |
Grün |
Ein |
Es ist Spannung angelegt. |
||
|
Aus |
Es ist keine Spannung angelegt. |
|||||
|
RUN |
Maschinenstatus |
Grün |
Ein |
Die Steuerung verfügt über eine gültige, aktive Anwendung. |
||
|
Blinken |
Die Steuerung verfügt über eine gültige Anwendung, die gestoppt wurde. |
|||||
|
1-maliges Blinken |
Die Steuerung hat ihren Betrieb am HALTEPUNKT unterbrochen. |
|||||
|
Aus |
Die Steuerung wurde nicht programmiert. |
|||||
|
ERR |
Interner Fehler |
Rot |
Ein |
Es wurde ein Fehler in Bezug auf das Betriebssystem erkannt. |
||
|
Schnelles Blinken |
Die Steuerung hat einen internen Fehler erkannt. |
|||||
|
Langsames Blinken |
Gibt an, dass ein geringfügiger Fehler erkannt wurde, wenn die LED RUN aufleuchtet, oder dass keine Anwendung gefunden wurde. |
|||||
|
I/O |
E/A-Fehler |
Rot |
Ein |
Gerätefehler auf der seriellen Leitung, der SD-Karte, dem TM4- oder TM3-Bus, den Ethernet-Ports oder dem CANopen-Port. |
||
|
SD |
SD-Kartenzugriff |
Grün |
Ein |
Es wird gerade auf die SD-Karte zugegriffen |
||
|
BAT |
Batterie |
Rot |
Ein |
Die Batterie muss ausgewechselt werden. |
||
|
Blinken |
Die Batterie weist einen niedrigen Ladestand auf. |
|||||
|
ETH.1 ETH.2 |
Status des Ethernet-Ports |
Grün |
Ein |
Gibt an, dass der Ethernet-Port verbunden und die IP-Adresse definiert ist. |
||
|
3-maliges Blinken |
Gibt an, dass der Ethernet-Port nicht verbunden ist. |
|||||
|
4-maliges Blinken |
Gibt an, dass die IP-Adresse bereits verwendet wird. |
|||||
|
5-maliges Blinken |
Das Modul wartet auf die BOOTP- oder DHCP-Sequenz. |
|||||
|
6-maliges Blinken |
Zeigt an, dass die konfigurierte IP-Adresse ungültig ist. |
|||||
|
SL |
Serielle Leitung |
Grün |
Blinken |
Zeigt den Status der seriellen Leitung an. |
||
|
Aus |
Keine serielle Kommunikation vorhanden. |
|||||
|
TM4 |
Fehler auf TM4-Bus |
Rot |
Ein |
Es wurde ein Fehler auf dem TM4-Bus erkannt. |
||
|
Aus |
Auf dem TM4-Bus liegt kein Fehler vor. |
|||||
