Sorties relais

Présentation

Le Modicon M241 Logic Controller intègre les sorties numériques suivantes :

Référence	Nombre total de sorties numériques	Sorties transistor rapides ⁽¹⁾	Sorties relais	Sorties transistor normales
TM241C••24R	10	4	6	0
TM241C••24T TM241C••24U	10	4	0	6
TM241C•40R	16	4	12	0
TM241C•40T TM241C•40U	16	4	0	12
(1) Sorties transistor rapides pouvant servir de sorties PTO 100 kHz

Pour plus d'informations, reportez-vous à la section Gestion des sorties.

DANGER
	RISQUE D'INCENDIE Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm² (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F). Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais supérieur à 2 A, utilisez des conducteurs d'au moins 1 mm² (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F). Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'INCENDIE

Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations.
Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm² (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F).
Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais supérieur à 2 A, utilisez des conducteurs d'au moins 1 mm² (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F).

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Voyants d'état des sorties relais

L'illustration suivante explique l'état des voyants pour les contrôleurs TM241C••24• (les contrôleurs TM241C•40• sont similaires, avec 40 voyants) :

Diode	Couleur	Etat	Description
0 à 9	Vert	Allumé	La voie de sortie est activée
0 à 9	Vert	Eteint	La voie de sortie est désactivée

Caractéristiques des sorties relais

Le tableau suivant décrit les caractéristiques des sorties relais du M241 Logic Controller :

Caractéristique		Valeur
Caractéristique		TM241C••24R	TM241C•40R
Nombre de voies de sortie relais		6 sorties (Q4 à Q9)	12 sorties (Q4 à Q15)
Nombre de groupes de voies		1 ligne commune pour Q4 et Q5 1 ligne commune pour Q6 et Q7 1 ligne pour Q8 1 ligne pour Q9	1 ligne commune pour Q4 à Q7 1 ligne commune pour Q8 et Q9 1 ligne commune pour Q10 et Q11 1 ligne commune pour Q12 et Q13 1 ligne pour Q14 1 ligne pour Q15
Type de sortie		Relais
Type de contact		NO (normalement ouvert)
Tension de sortie nominale		24 VCC, 240 VCA
Tension maximale		30 VCC, 264 VCA
Charge de commutation minimale		5 VCC à 10 mA
Réduction de charge		Pas de réduction de charge	Réduction de charge sur Q4 à Q7, voir la remarque 2.
Courant de sortie nominal		2 A
Courant de sortie maximum		2 A par sortie
Courant de sortie maximum		4 A par ligne commune
Fréquence de sortie maximale avec charge maximale		20 opérations par minute
Durée de mise sous tension		10 ms max.
Durée de mise hors tension		10 ms max.
Résistance de contact		30 mΩ max
Durée de vie mécanique		20 millions d'opérations
Durée de vie électrique	Sous charge résistive	Reportez-vous à la section Caractéristiques d'alimentation.
Durée de vie électrique	Sous charge inductive	Reportez-vous à la section Caractéristiques d'alimentation.
Protection contre les courts-circuits		Non
Isolement	Entre la sortie et la logique interne	500 VCA
Isolement	Entre groupes de voies	1 500 VCA
Type de connexion		Borniers à vis débrochables
Nombre moyen d'insertions/retraits de connecteur		Plus de 100
Câble	Type	Non blindé
Câble	Longueur	30 m (98 ft) max.
(1) Pour plus d'informations sur la protection des sorties, consultez la section Protection des sorties contre les dommages dus aux charges inductives. (2) Lorsque les sorties Q4, Q5, Q6 et Q7 sont sur la même ligne commune (courant de sortie maxi 4 A), la réduction de charge pour ces 4 sorties utilisées simultanément est de 50 %.

Limites de l'alimentation

Le tableau suivant présente les caractéristiques d'alimentation des sorties relais en fonction de la tension, du type de charge et du nombre d'opérations requis.

Ces contrôleurs ne prennent pas en charge les charges capacitives.

AVERTISSEMENT
	SORTIES DE RELAIS SOUDEES FERMEES Protégez toujours les sorties de relais contre les dommages par charge de courant alternatif, à l'aide d'un dispositif ou d'un circuit de protection externe. Ne connectez pas de sorties de relais à des charges capacitives. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Limites d'alimentation
Tension	24 VCC	120 VCA	240 VCA	Nombre d'opérations
Puissance des charges résistives AC-12	–	240 VA 80 VA	480 VA 160 VA	100 000 300 000
Puissance des charges inductives AC-15 (cos ϕ = 0,35)	–	60 VA 18 VA	120 VA 36 VA	100 000 300 000
Puissance des charges inductives AC-14 (cos ϕ = 0,7)	–	120 VA 36 VA	240 VA 72 VA	100 000 300 000
Puissance des charges résistives DC-12	48 W 16 W	–	–	100 000 300 000
Puissance des charges inductives DC-13 L/R = 7 ms	24 W 7,2 W	–	–	100 000 300 000

Limites d'alimentation

Tension

24 VCC

120 VCA

240 VCA

Nombre d'opérations

Puissance des charges résistives

AC-12

–

240 VA

80 VA

480 VA

160 VA

100 000

300 000

Puissance des charges inductives

AC-15 (cos ϕ = 0,35)

–

60 VA

18 VA

120 VA

36 VA

100 000

300 000

Puissance des charges inductives

AC-14 (cos ϕ = 0,7)

–

120 VA

36 VA

240 VA

72 VA

100 000

300 000

Puissance des charges résistives

DC-12

48 W

16 W

–

100 000

300 000

Puissance des charges inductives

DC-13 L/R = 7 ms

24 W

7,2 W

–

100 000

300 000

Dépose du bornier

Reportez-vous à Dépose du bornier.

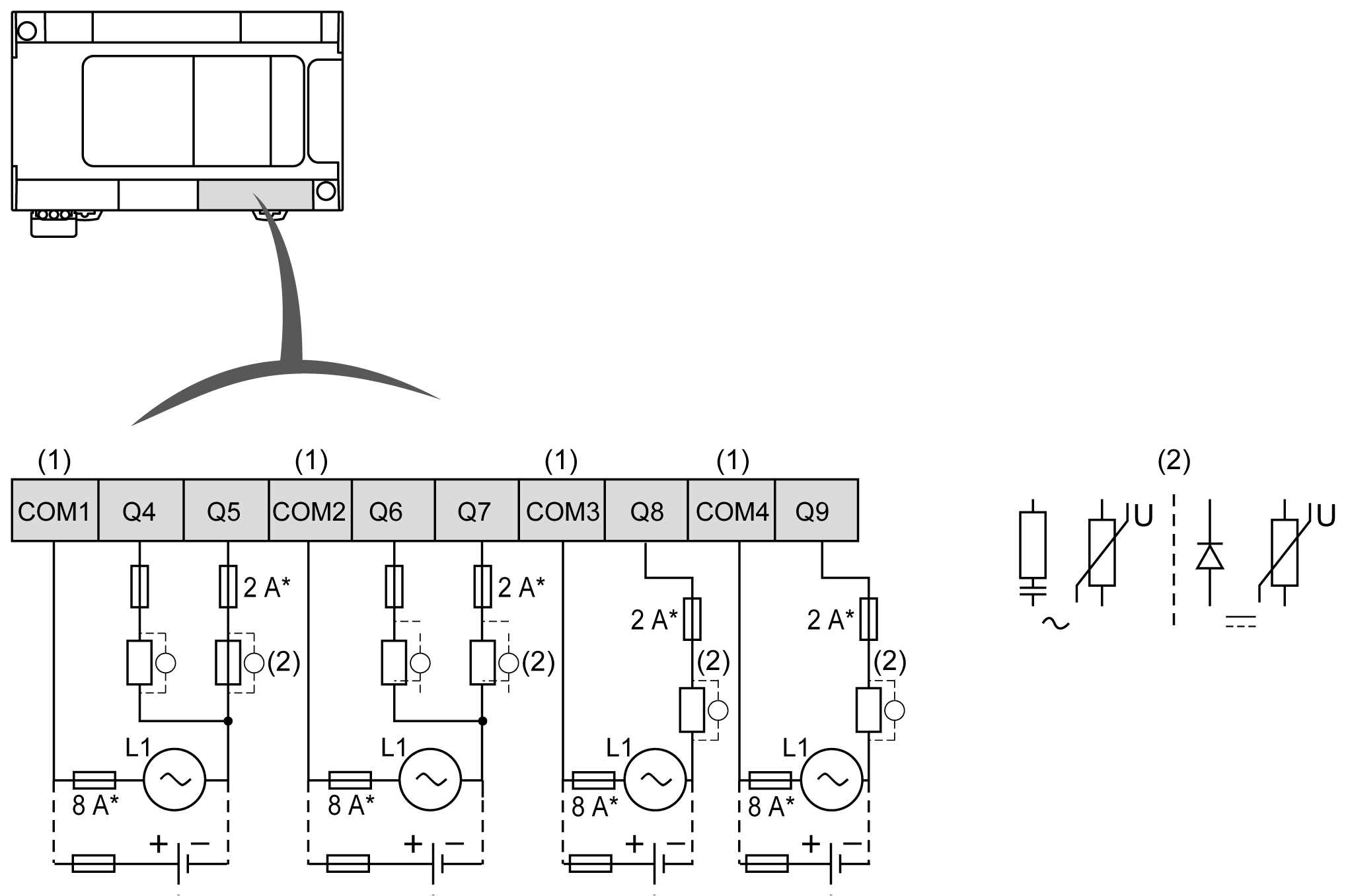

Schémas de câblage des sorties relais TM241C••24R

La figure ci-après illustre le câblage des sorties :

* Fusible de type T

(1) Les bornes COM1 à COM4 ne sont pas connectées en interne.

(2) Pour allonger la durée de vie des contacts et les protéger contre les risques de dommages par charge inductive, vous devez connecter une diode en roue libre en parallèle à chaque charge inductive CC ou un amortisseur RC en parallèle à chaque charge inductive CA.

Pour plus d'informations sur la protection des sorties, consultez la section Protection des sorties contre le risque de dommages par charge inductive.

NOTE : Les valeurs de fusible s'appliquent aux caractéristiques de courant maximales des E/S du contrôleur et des communs associés. D'autres aspects pouvant s'ajouter en fonction des types d'équipements d'E/S raccordés, veillez à dimensionner les fusibles en conséquence.

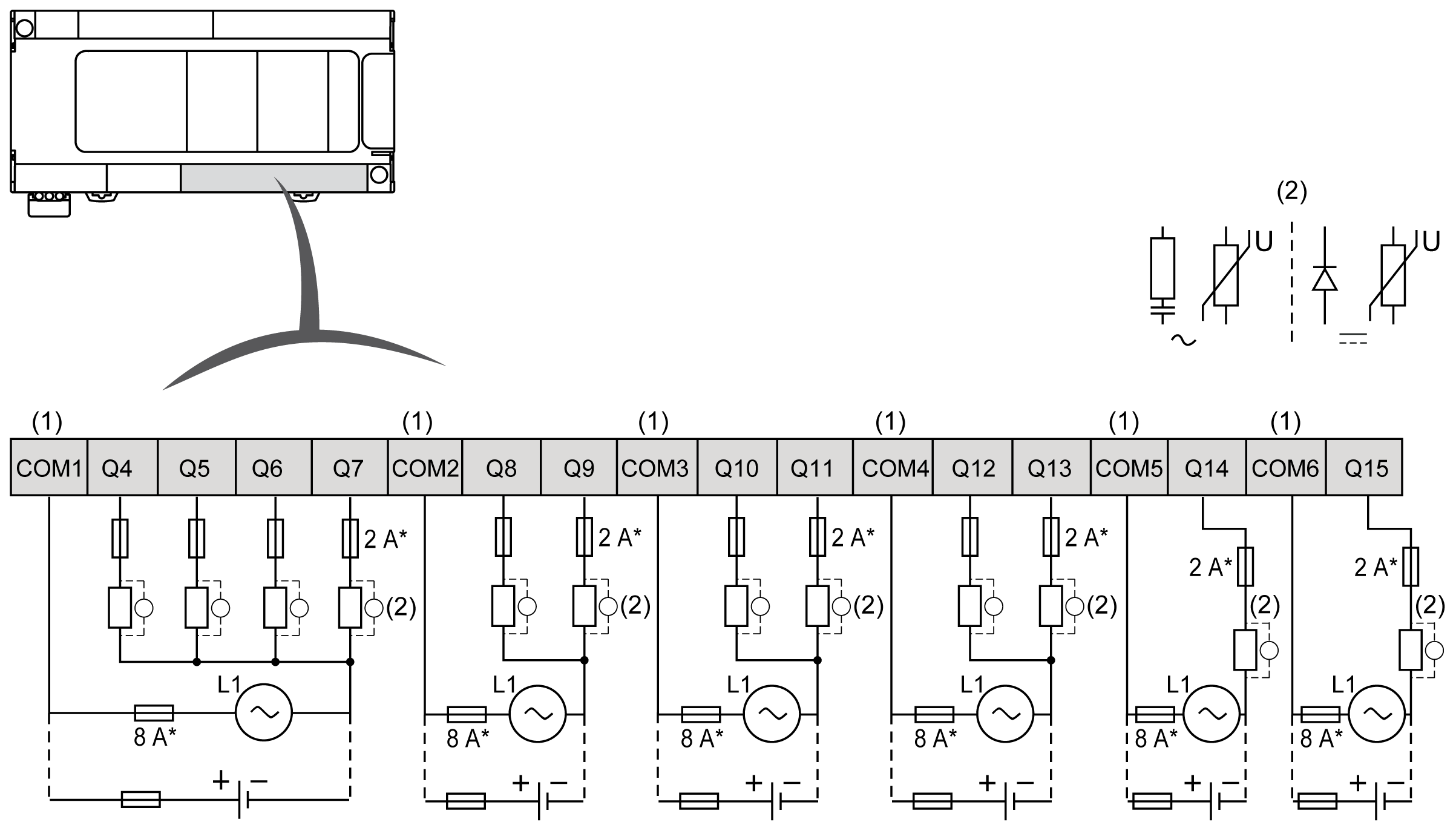

Schémas de câblage des sorties relais TM241C•40R

La figure ci-après illustre le câblage des sorties :

* Fusible de type T

(1) Les bornes COM1 à COM6 ne sont pas connectées en interne.

(2) Pour allonger la durée de vie des contacts et les protéger contre les risques de dommages par charge inductive, vous devez connecter une diode en roue libre en parallèle à chaque charge inductive CC ou un amortisseur RC en parallèle à chaque charge inductive CA.

Pour plus d'informations sur la protection des sorties, consultez la section Protection des sorties contre le risque de dommages par charge inductive.

NOTE : Les valeurs de fusible s'appliquent aux caractéristiques de courant maximales des E/S du contrôleur et des communs associés. D'autres aspects pouvant s'ajouter en fonction des types d'équipements d'E/S raccordé, veillez à dimensionner les fusibles en conséquence.
