Visualisierungselement 'Trend'

Beispiel: Velocity

Datenquelle für die Verbindung über das Gerät und die Applikation zum Objekt Trendaufzeichnung, wo die Trenddaten, die Sie anzeigen möchten, gespeichert wurden

Wenn das Objekt Trendaufzeichnung auf dem lokalen Gerät ist, genügt es, wenn Sie die zugehörige Applikation angeben. Wenn die Trendaufzeichnung auf einem entfernten Gerät ist, geben Sie die Datenquellenverbindung zu diesem Gerät an.

• <lokale Applikation>

  Das Objekt Trendaufzeichnung befindet sich auf dem lokalen Gerät in der lokalen Applikation.

• < device name> . < application name>

  Beispiel: Device_A.App_A

  Das Objekt Trendaufzeichnung befindet sich auf dem lokalen Gerät Device_A unter der Applikation App_A.

• < data source name >

  Beispiel: DataSource_B

  Das Objekt Trendaufzeichnung befindet sich auf einem entfernten Gerät, das über die Datenquelle DataSource_B verbunden ist. Unter der (nun sichtbaren) Eigenschaft Applikation wird die entfernte Applikation angezeigt, so wie in der Datenquelle konfiguriert.

  Beispiel: App_B

  Hinweis: Wenn auf die Datenquelle symbolisch per Symboldatei zugriffen wird (CODESYS Symbolic), dann muss die dafür benötigte Symboldatei und das zugehörige Projekt im gleichen Ordner gespeichert sein.

Trend

: Trendaufzeichnung, deren Daten als Diagramm dargestellt werden

Die Trendaufzeichnung befindet sich auf dem in Datenquelle bestimmten Gerät.

X-Koordinate der linken oberen Ecke des Elements

Angabe in Pixel

Beispiel: 10

Y-Koordinate der linken oberen Ecke des Elements

Angabe in Pixel

Beispiel: 10

Angabe in Pixel

Beispiel: 150

Angabe in Pixel

Beispiel: 30

Tipp: Die Werte in X, Y, Breite und Höhe können auch geändert werden, indem Sie im Editor das entsprechende Symbole an eine andere Stelle ziehen.

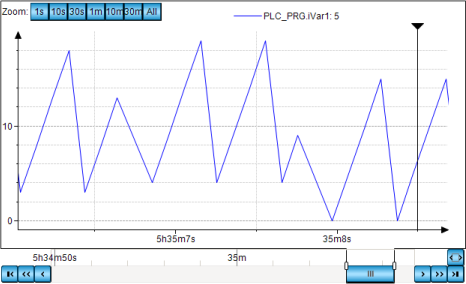

: Im Trenddiagramm wird ein Cursor (schwarzes Dreieck mit vertikaler Linie) eingeblendet.

Verhalten zur Laufzeit: Wenn der Graph "steht", kann der Benutzer den Cursor an der Zeitachse entlang verschieben, um einen Zeitpunkt zu markieren. Dann wird der zur Cursorposition gehörende Variablenwert oberhalb des Graphen in der Legende angezeigt.

Voraussetzung: Cursor anzeigen ist aktiviert.

: Beim Cursor erscheint ein Tooltip.

Verhalten zur Laufzeit: Der zur Cursorposition gehörende Variablenwert wird als Tooltip angezeigt.

: Das Trenddiagramm wird mit einem Rahmen gezeichnet.

X-Wert des Trenddiagramms

• Absolute Zeitstempel

  An jedem Skalenstrich der Zeitachse wird die Zeit absolut mit Datum und Uhrzeit angezeigt.

  Beispiel: 18.03.2016 12h30m50s

• Relative Zeitstempel

  An jedem Skalenstrich wird die Zeitdauer ab dem Start der Aufzeichnung (=0) angezeigt.

  Beispiel: 5m30s

: Die Zeitstempel werden in zwei Zeilen ausgegeben, beispielsweise wird in der ersten Zeile das Datum und in der zweiten Zeile die Uhrzeit ausgegeben.

: Der Zeitstempel wird in einer Zeile ausgegeben. Beispiel: 2019-11-01-12:30:50.

: Die Zeitstempel werden verkürzt (ohne unwichtige Informationen) dargestellt. Beispielsweise wird beim ersten Skalenstrich das Datum und bei den folgenden Skalenstrichen nur noch die Uhrzeit ausgegeben. Die Eigenschaft Internationalisierung (Formatstrings) ist nicht sichtbar und wird ignoriert.

: Die Zeitstempel werden mit allen Informationen angezeigt. Dabei wird Eigenschaften Internationalisierung (Formatstrings) berücksichtigt, die für die Datums- und Uhrzeitausgabe die Formatangabe enthält.

Formatangabe für die Datums- und Uhrzeitausgabe des Zeitstempel, wenn dieser vollständig angezeigt wird

Hinweis: Die Eigenschaft ist nur sichtbar, wenn Unwichtige Informationen im Zeitstempel weglassen nicht aktiviert ist.

Formatstring, der die Datumsdarstellung schematisch wiedergibt. Als Standardeinstellung wird die des Betriebssystems (Locale) übernommen.

Schema des Formatstrings für Datum:

• Jahreszahl: yyyy, yy, y

• Monat: MM, M

• Tag: dd, d

• Empfohlene Trennzeichen: - . /

Beispiel:

yyyy-MM-d bewirkt die Ausgabe 2019-10-25

yyyy-MM-dd bewirkt die Ausgabe 2019-10-25

dd.MM.yyyy bewirkt die Ausgabe 25.10.2019

dd/MM/yyyy bewirkt die Ausgabe 25/10/2019

Steuerelement, mit dem das Datum und die Uhrzeit der angezeigten Datensätze verändert werden kann. Über werden alle Elemente angeboten, die die Schnittstelle IDateRangeSelector implementiert haben. Standardmäßig sind Instanzen des Visualisierungselements Datumsbereichsauswahl verfügbar.

Steuerelement, mit dem die Zeit der angezeigten Datensätze verändert werden kann. Über werden alle Elemente angeboten, die die Schnittstelle ITimeSelector implementiert haben. Standardmäßig sind Instanzen des Visualisierungselements Zeitbereichsauswahl verfügbar.

X-Koordinate des Rotationspunkts

Bewegung

Variable (numerischer Datentyp). Sie enthält die X-Position in Pixel.

Beispiel PLC_PRG.iPos_X.

Ein Erhöhen des Werts zur Laufzeit führt zu einer Bewegung nach rechts.

Variable (numerischer Datentyp). Sie enthält die Y-Position in Pixel.

Beispiel PLC_PRG.iPos_Y.

Ein Erhöhen des Werts zur Laufzeit führt zu einer Bewegung nach unten.

Bestimmt die Dauer in Millisekunden, in der das Element eine Animation ausführt

• Variable (Ganzzahliger Wert)

  Beispiel: Menu.tContent mit VAR tContent : INT := 500; END_VAR

• Ganzzahliges Literal

  Beispiel: 500

Animierbare Eigenschaften:

• Absolute Bewegung, Bewegung, X, Y

• Absolute Bewegung, Rotation

• Absolute Bewegung, Innere Rotation

• Absolute Bewegung, Äußere Rotation

Die animierte Bewegung wird ausgeführt, wenn mindestens ein Wert einer animierbaren Eigenschaft geändert wird. Die dann ausgeführte Bewegung ist nicht ruckartig, sondern wird reibungslos in der angegebenen Animationsdauer ausgeführt. Das Visualisierungselement fliegt die Sollposition an und rotiert dabei dynamisch. Die Übergänge sind fließend.
