DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU ÉCLAIR D'ARC ÉLECTRIQUE

oDébranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.

oDébranchez le câble d'alimentation du Magelis Industrial PC et du bloc d'alimentation.

oUtilisez toujours un dispositif de détection d'une tension nominale appropriée pour vérifier que l'équipement est hors tension.

oReplacez tous les capots ou éléments du système avant de remettre l'unité sous tension.

oN'utilisez que la tension indiquée pour faire fonctionner l'unité Magelis Industrial PC. L'unité CC est conçue pour une utilisation avec une alimentation de 24 VCC.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

HMIYMINUSB1

Interface USB 3.0, 2 ports USB

Oui

Non applicable

HMIYMINAUD1

Interface audio BKT, 1 port LI/LO/MIC

Non applicable

Non applicable

HMIYMINSL24851

Interface 2 ports RS-422/485 avec isolement

Oui

Non applicable

HMIYMINSL44851

Interface 4 ports RS-422/485 avec isolement, DB37, câble

Oui

Non applicable

HMIYMINSL22321

Interface 2 ports RS-232 avec isolement

Oui

Non applicable

HMIYMINSL42321

Interface 4 ports RS-232, DB37, câble

Oui

Non applicable

HMIYMINAUD21

Interface audio 1 port LI/LO/MIC

Oui⁽¹⁾

Non applicable

HMIYMINATPM201

Interface TPM 2.0

Non applicable

Non applicable

HMIYMINIO1

Interface 16DI/8DO, 1 port DB37, câble de 2 m

Oui

Non applicable

HMIYMINWIFI1

Interface Wi-Fi, AC 3160, 2 antennes

Oui

Non applicable

HMIYMINGPRS1

Interface 3G, C109, 1 antenne

Oui

Non applicable

HMIYMIN4GUS1

Interface 4G États-Unis, 1 antenne

Oui

Non applicable

HMIYMIN4GEU1

Interface 4G Union européenne/Asie, 1 antenne

Oui

Non applicable

HMIYADDPDVI11

Interface adaptateur DP/DVI, mode actif

Non applicable

Non applicable

HMIYMINDVII1

Interface 1 port DVI-I

Oui

Non applicable

HMIYMINVGADVID1

Interface 1 port DVI-D, 2 ports VGA, 2 supports

Oui⁽²⁾

Non applicable

HMIYMINDP1

Interface écran, HD BaseT TX

Non applicable

Non applicable

HMIYMINPRO1

Interface Profibus avec NVRAM, 128 Mo + ML

Oui

Non applicable

HMIYMINCAN1

Bus de terrain de l'interface, 2 ports CANopen

Oui

Non applicable

(1) L'unité S-Panel PC possède une sortie de ligne audio par défaut. Pour l'entrée de ligne, la sortie de ligne et l'entrée de micro, utilisez le port mini PCIe HMIYMINAUD21.

(2) Ne prend en charge qu'un support d'interface à 2 ports VGA ou DVI-D.

Carte NVRAM

HMIYMINNVRAM1

Carte NVRAM (mémoire non volatile à accès aléatoire)

1

–

–

Interface RS-232/422/485

HMIYMINSL24851

2 ports RS-422/485 isolés

1

–

1

HMIYMINSL44851

4 ports RS-422/485

HMIYMINSL22321

2 ports RS-232 isolés

HMIYMINSL42321

4 ports RS-232

Interface DIO

HMIYMINIO1

16 entrées DI / 8 sorties DO

1

–

1

Interface CANopen

HMIYMINCAN1

2 ports CANopen/CANBus

1

–

1

Interface Profibus DP

HMIYMINPRO1

1 carte Profibus DP maître NVRAM

1

–

1

Interface USB

HMIYMINUSB1

2 ports USB 3.0 (carte avec connecteur)

1

1

1

Interface LAN sans fil

HMIYMINWIFI1

1 port LAN sans fil et 2 antennes

1

–

1

Interface GPRS

HMIYMINGPRS1

1 carte GPRS (General Packet Radio Service) avec carte mPCIe

1

1

Interface audio mini PCIe

HMIYMINAUD21

1 port audio

1

–

1

Interface DVI-I

HMIYMINDVII1

1 port DVI-I

1

–

1

Interface VGA et DVI-D

HMIYMINVGADVID1

1 port DVI-D

1

–

1

2 ports VGA

1

–

1

Interface 4G États-Unis

HMIYMIN4GUS1

Interface 4G États-Unis et antenne

1

–

1

Interface 4G Union européenne/Asie

HMIYMIN4GEU1

Interface 4G Union européenne/Asie et antenne

1

–

1

DANGER

RISQUE D'EXPLOSION DANS LES ZONES DANGEREUSES

N'utilisez pas ce produit dans une zone dangereuse.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS

DECHARGE ELECTROSTATIQUE

Avant d'entreprendre la dépose du cache de l'unité Magelis Industrial PC, prenez toutes les mesures de protection nécessaires contre les décharges électrostatiques.

Le non-respect de ces instructions peut provoquer des dommages matériels.

ATTENTION

ELEMENTS TROP SERRES ET DESSERRES

oNe dépassez pas un couple de serrage de 0,5 Nm (4,5 lb-in) lorsque vous serrez les fixations et les vis de l'enceinte, des accessoires ou du bornier. Un serrage excessif des vis peut endommager les fixations de montage.

oLorsque vous vissez ou retirez des vis, veillez à ce qu'elles ne tombent pas dans le châssis du Magelis Industrial PC.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

1

Débranchez le cordon d'alimentation de l'unité S-Panel PC.

2

Touchez le boîtier ou la mise à la terre (pas l'alimentation) afin de vider la charge électrostatique éventuellement portée par votre corps.

3

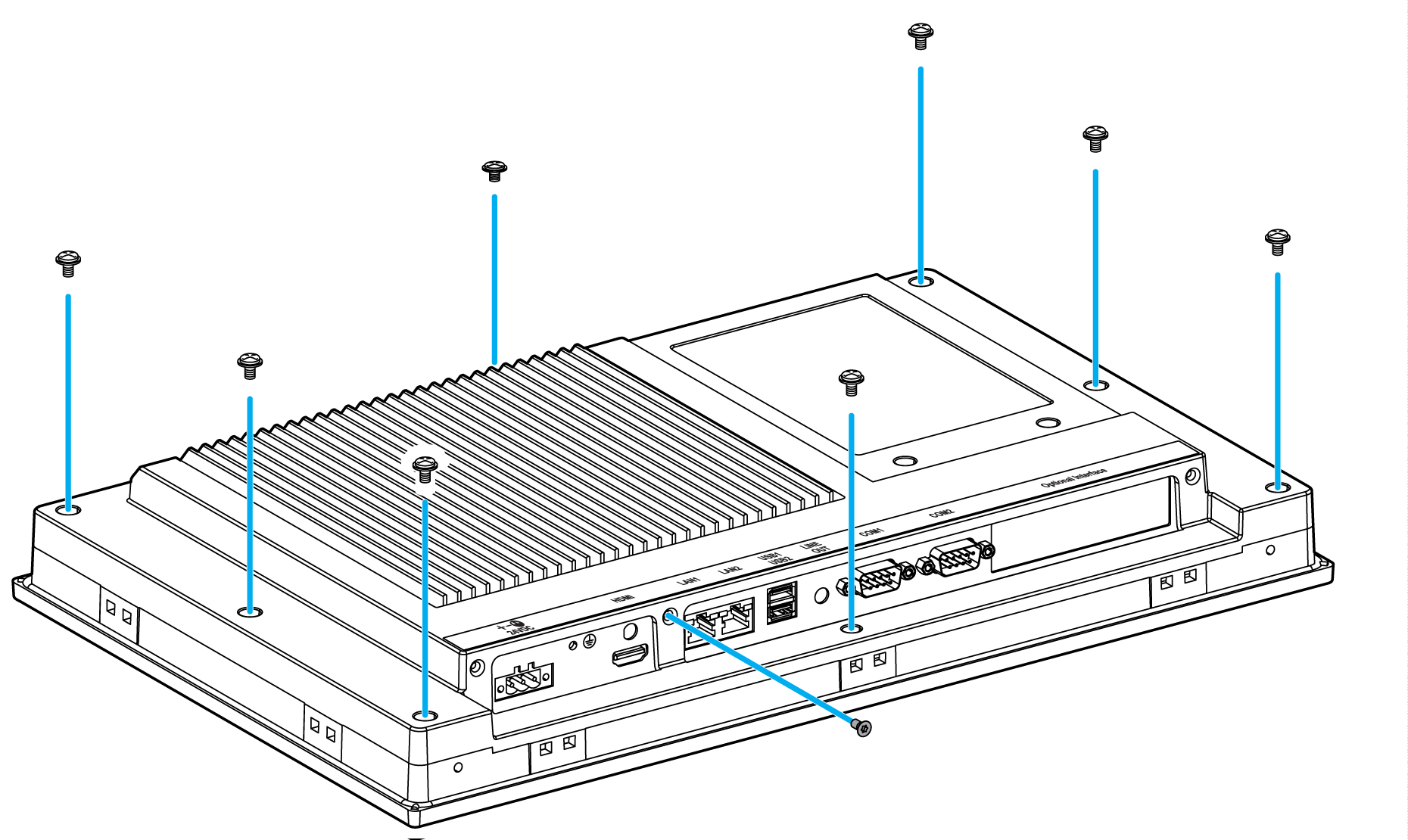

Dévissez les 9 vis du cache et retirez-le :

4

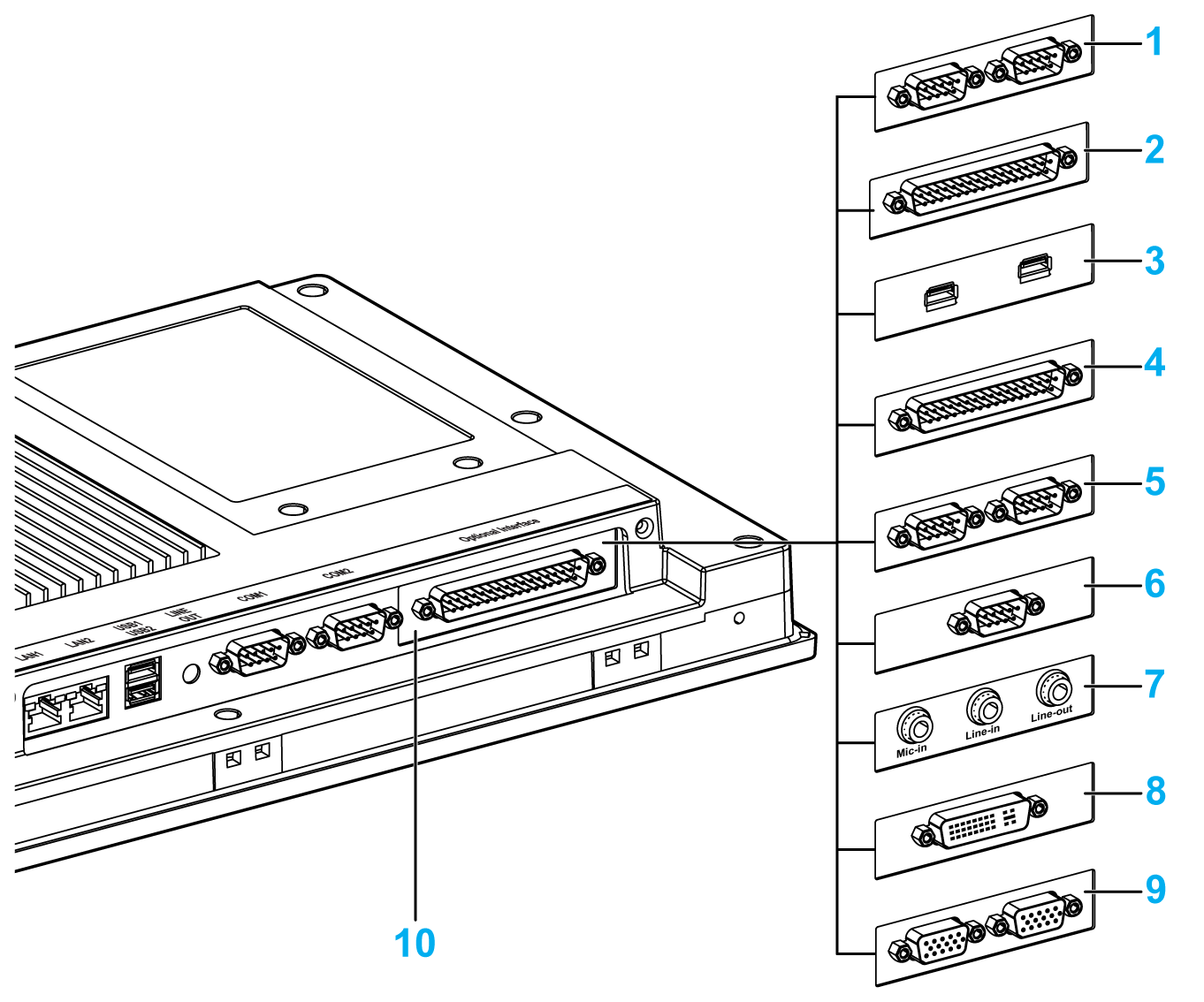

Insérez l'interface dans l'emplacement et fixez-la sur l'unité S-Panel PC à l'aide de 2 vis :

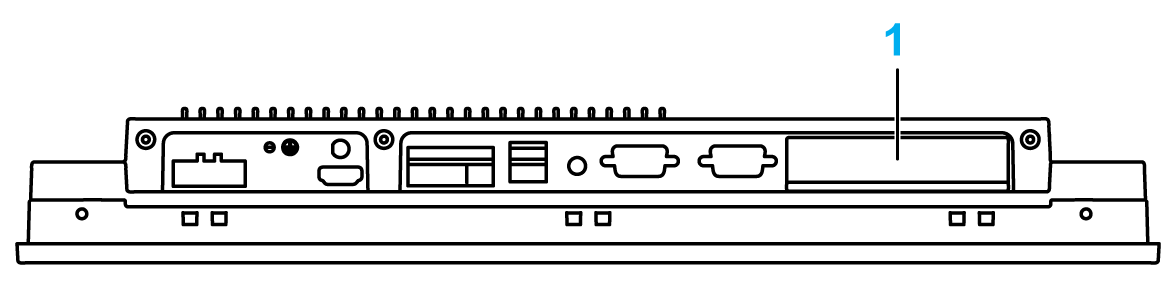

1   Interface facultative

NOTE : Le couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

5

Insérez la carte mini PCIe dans le connecteur de carte d'extension et fixez-la à l'aide de deux vis :

NOTE : Lors de l'utilisation d'une carte mini PCIe dotée d'un câble externe, utilisez une bride ou un dispositif similaire pour fixer le câble.

NOTE : Un tournevis cruciforme de taille 2 est requis. Le couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

6

Remettez le cache et fixez-le avec les vis :

NOTE : Le couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).
