Presentación de TM262L20MESE8T

Descripción general

El Logic Controller TM262L20MESE8T dispone de los siguientes elementos:

o4 entradas digitales rápidas

o4 salidas digitales rápidas (común positivo)

oPuertos de comunicación:

o1 puerto de línea serie

o1 puerto de programación USB mini-B

o2 puertos conmutados Ethernet

o1 puerto Ethernet

Descripción

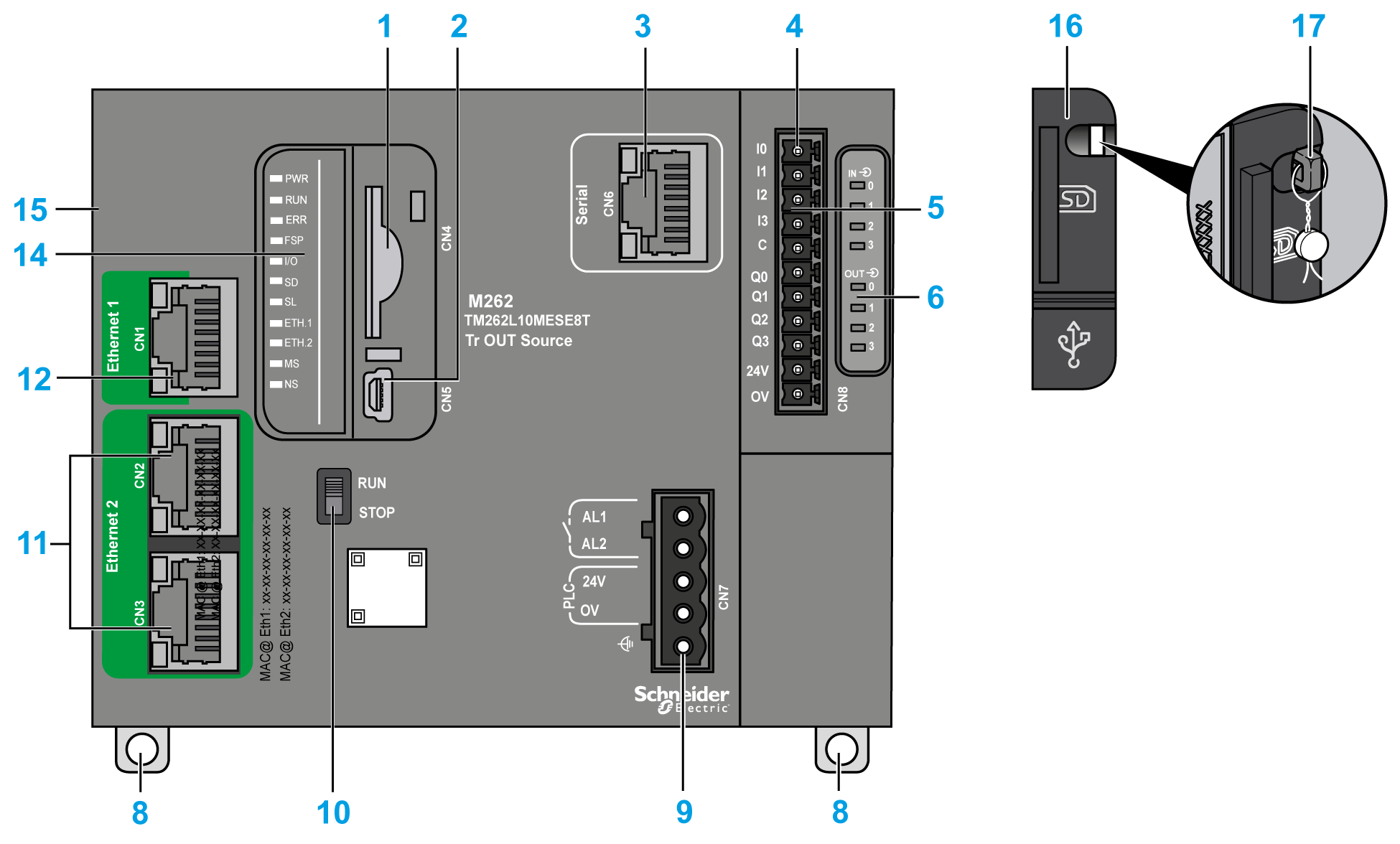

En la siguiente figura se muestran los distintos componentes del TM262L20MESE8T Logic Controller:











Número

Descripción

Consulte

1

Slot para tarjeta SD

Tarjeta SD

2

Puerto de programación USB mini-B para la conexión de terminales a un PC de programación (EcoStruxure Machine Expert)

Puerto de programación USB mini-B

3

Puerto de línea serie/tipo RJ45 (RS-232 o RS-485)

Línea serie

4

Conector de terminales de entradas/salidas

Entradas digitales incrustadas

Salidas digitales incrustadas

5

Conector de bus TM3

Módulos de ampliación TM3

6

Indicadores LED de estado de E/S

Indicadores LED de estado de las entradas rápidas

Indicadores LED de estado de las salidas rápidas

8

Cierre de clip para segmentos DIN (segmento DIN) de 35 mm (1,38 pulg.)

Instalar y desinstalar el controlador con ampliaciones

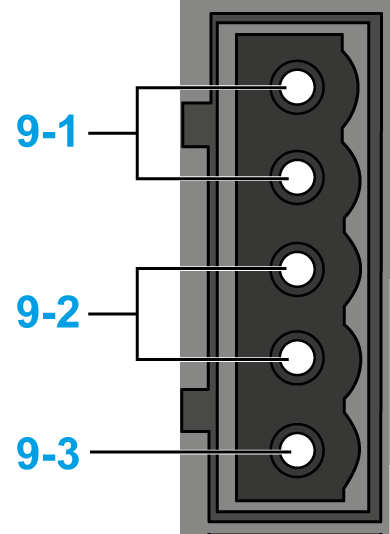

9-1

Conector de terminales de relé de alarma

Relé de alarma

9-2

Fuente de alimentación de 24 V CC

Cableado y características de la fuente de alimentación de CC

9-3

Conexión a tierra funcional (FE)

Conexión a tierra del M262 Logic/Motion Controller

10

Interruptor Run/Stop

Run/Stop

11

Conmutador de puerto dual Ethernet

Puerto Ethernet 2

12

Puerto Ethernet 1

Puerto Ethernet 1

14

Indicadores LED de estado

Consulte a continuación

15

Conector de bus TMS

Módulos de ampliación TMS

16

Cubierta de protección (para slot de tarjeta SD y puerto de programación USB mini-B)

-

17

Gancho de sujeción (bloqueo opcional no incluido)

-

Indicadores LED de estado

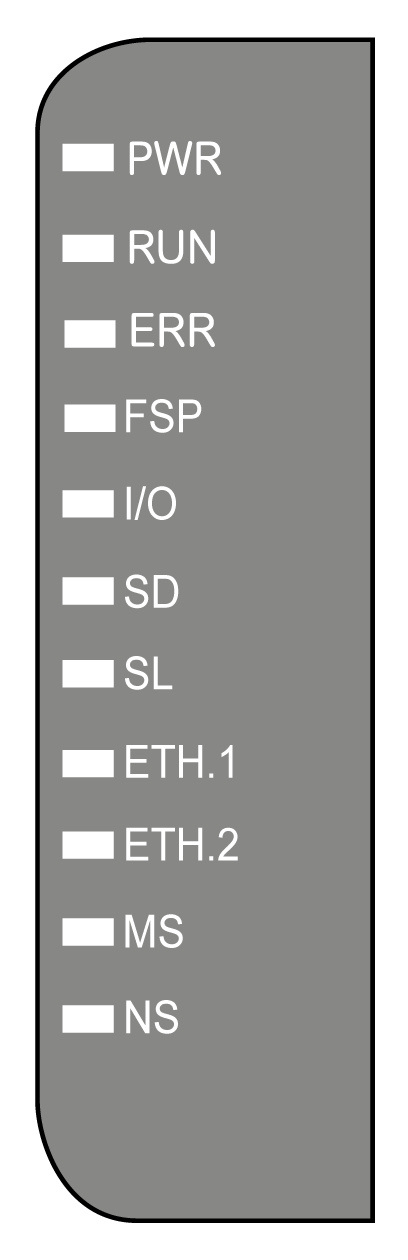

En la figura siguiente se muestran los indicadores LED de estado:






En la tabla siguiente se describen los indicadores LED de estado del sistema:

Etiqueta

Tipo de función

Color

Estado

Descripción

PWR

Alimentación

Verde/rojo

Verde apagado/rojo apagado

Indica que no recibe alimentación.

Verde encendido/rojo apagado

Indica que se recibe alimentación. Funcionamiento normal.

Verde encendido/rojo 1 parpadeo

Se ha detectado una temperatura interna de funcionamiento elevada. Tome las medidas correspondientes para reducir la temperatura.

Verde encendido/rojo 2 parpadeos

Se ha detectado un error en la alimentación de TM3.

Verde encendido/rojo 3 parpadeos

Se ha detectado un error en la alimentación de TMS.

Verde encendido/rojo 4 parpadeos

Se ha detectado un error en la alimentación de la línea serie.

RUN

Estado del equipo

Verde

Encendido

Indica que el controlador ejecuta una aplicación válida.

Parpadeo regular

Indica que el controlador está ejecutando una aplicación válida que está detenida.

Parpadeo simple

Indica que el controlador está ejecutando una aplicación válida que se ha detenido en un punto de interrupción.

Apagado

Indica que el controlador no contiene una aplicación válida.

ERR

Error interno

Rojo

Encendido

indica que se ha detectado un error de la aplicación (excepción). El indicador RUN parpadea para indicar que la aplicación está detenida.

Parpadeo rápido

Indica que el controlador ha detectado un error del firmware.

Parpadeo regular

Indica que se ha detectado un error menor (RUN encendido o parpadeo regular) o bien que no se ha detectado ninguna aplicación (RUN apagado).

FSP

Parada forzada

Rojo

Encendido

Indica que el interruptor Run/Stop o la entrada Run/Stop se ha activado para forzar el estado STOPPED (detenido) del controlador.

Parpadeo regular

Indica que se está forzando al menos una variable de aplicación.

I/O

Error de E/S

Rojo

Encendido

Indica que se han detectado errores en las E/S o en el módulo de ampliación. En las variables de sistema i_lwSystemFault_1 y i_lwSystemFault_2, así como la ficha Diagnóstico del sitio web del controlador, encontrará más información sobre el error detectado.

SD

Acceso para tarjeta SD

Verde

Encendido

Indica que hay una actualización del firmware en curso.

Verde

Parpadeo regular

Indica que hay una actualización del firmware o una ejecución de script en curso.

Amarillo

Encendido

Indica que se ha producido un error durante la actualización del firmware o la ejecución del script.

Amarillo

Parpadeo regular

Indica que se está accediendo a la tarjeta SD (ejecución de script en curso).

-

Apagado

Sin actividad de la tarjeta SD.

SL

Línea serie

Verde

Encendido

Indica la presencia de actividad en la línea serie.

Apagado

Indica que no existe comunicación serie.

ETH.1

ETH.2

Estado de puertos Ethernet

Verde

Encendido

Indica que el puerto Ethernet está conectado y la dirección IP definida.

3 parpadeos

Indica que el puerto Ethernet no está conectado.

4 parpadeos

Se ha detectado un conflicto de direcciones. Indica que la dirección IP configurada ya se está utilizando.

5 parpadeos

Indica que la dirección es la predeterminada. El módulo espera una secuencia BOOTP o DHCP.

6 parpadeos

Indica que la dirección IP configurada no es válida. Se está utilizando la dirección IP predeterminada.

Apagado

Indica que el puerto Ethernet no está configurado.

MS

Estado de la interfaz del controlador EtherNet/IP

Rojo

Encendido

Indica que se ha detectado un error irrecuperable.

Parpadeo regular

Indica que se ha detectado un error recuperable.

Verde

Encendido

Indica que la interfaz del controlador funciona con normalidad.

Parpadeo regular

Indica que la configuración no se encuentra, está incompleta o bien es incorrecta.

Rojo/verde

Parpadeo regular

Indica que se ha detectado un error.

-

Apagado

Indica que el controlador está apagado.

NS

Estado de la red EtherNet/IP

Rojo

Encendido

Indica que se ha agotado el timeout de una o varias conexiones, o bien que se ha detectado un error que impide la comunicación de red (dirección IP duplicada o bus desactivado).

Parpadeo regular

Indica que se ha detectado un error recuperable (por ejemplo, se ha agotado el timeout de una o varias conexiones).

Verde

Encendido

Indica que la interfaz del controlador funciona con normalidad y que se han establecido las conexiones de red.

Parpadeo regular

Indica que la interfaz del controlador funciona con normalidad, pero no se han establecido las conexiones de red, o bien la configuración de red no se encuentra, está incompleta o es incorrecta.

Rojo/verde

Parpadeo regular

Indica que se ha detectado un error.

-

Apagado

Indica que el controlador está apagado.

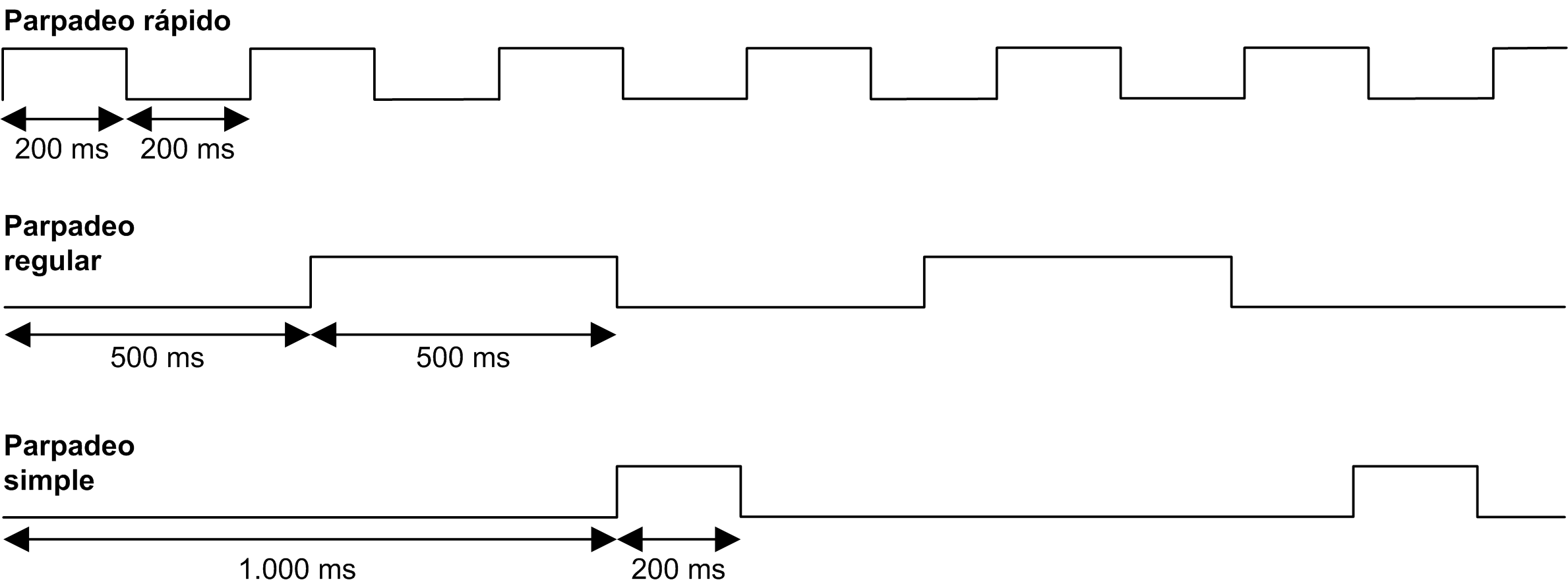

En el siguiente diagrama de tiempos se muestra la diferencia entre el parpadeo rápido, el parpadeo normal y el parpadeo simple:






Dimensiones

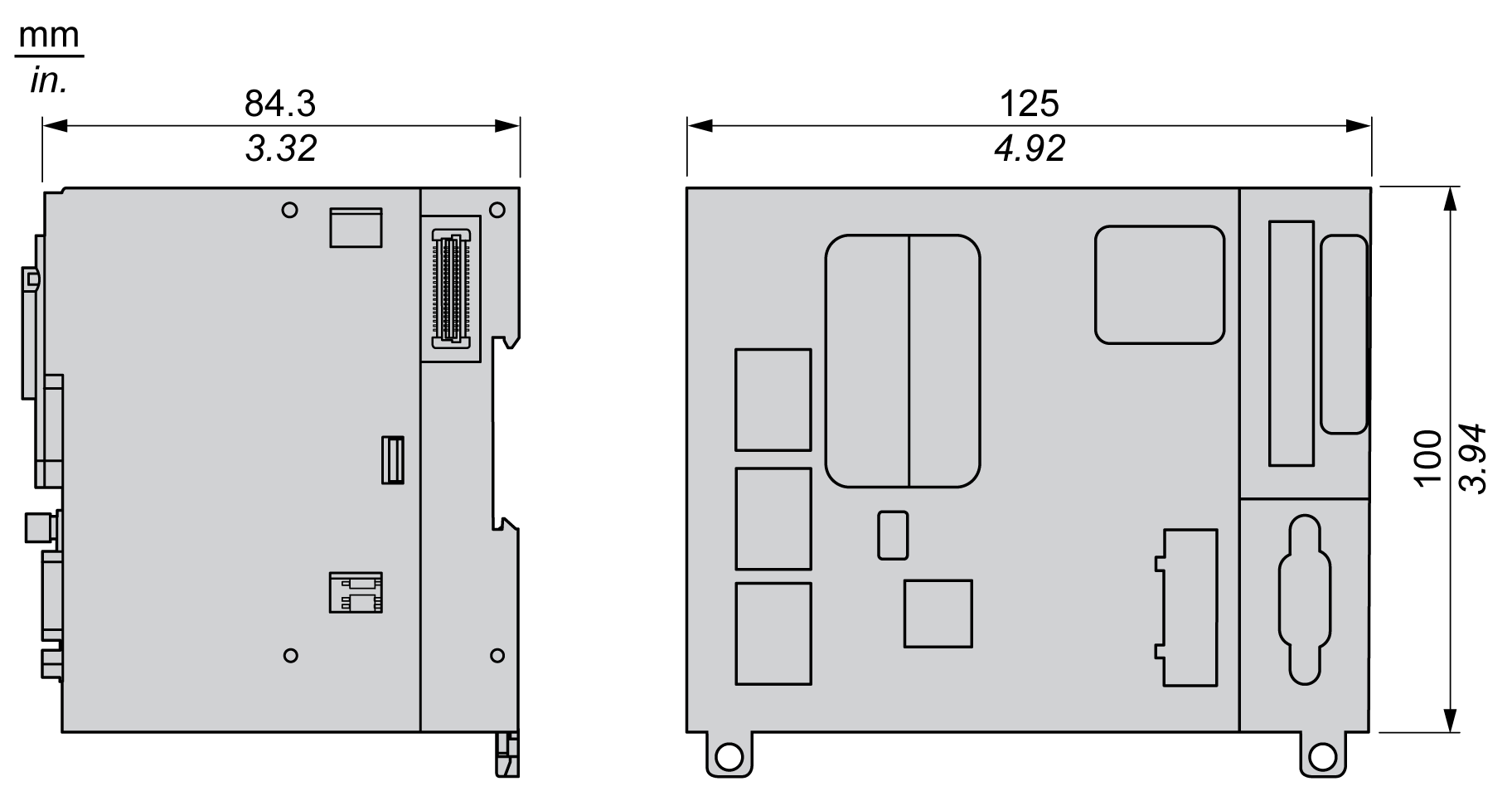

En la figura siguiente se muestran las dimensiones externas del Logic Controller TM262L20MESE8T:
